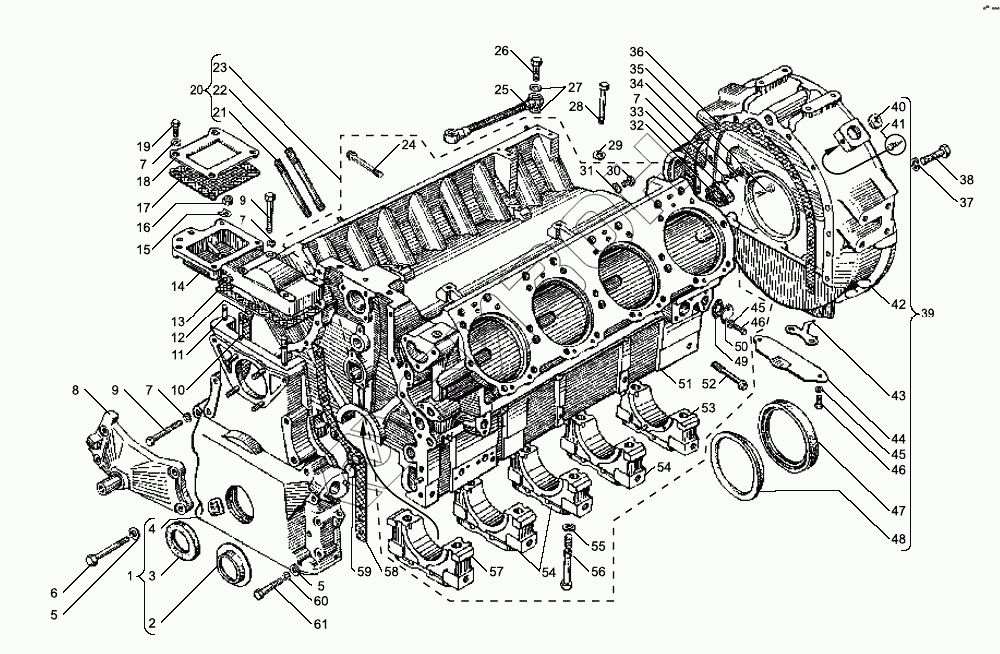

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Блок цилиндров
/003.gif)
1
2
3
4
5
5
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
51
52
53
54
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 316169-П2 | 316169-П2 | Пробка К3/8" |
Загрузка ...
|
|
| 316608-П29 | 316608-П29 | Ввертыш |
Загрузка ...
|
|
| 1 | 238Б-1002261-Б3 | Крышка шестерен распределения в сборе |
Загрузка ...
|
|
| 2 | 236-1002272 | Маслоотражатель крышки шестерен |
Загрузка ...
|
|
| 3 | 201-1005034-Б5 | Манжета в сборе |
Загрузка ...
|
|
| 4 | 238Б-1002264-Д | Крышка шестерен распределения |
Загрузка ...
|
|
| 5 | 252016-П29 | Шайба |
Загрузка ...
|
|
| 6 | 200827-П29 | Болт |
Загрузка ...
|
|
| 7 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 8 | 7511.1001020-20 | Кронштейн передней опоры |
Загрузка ...
|
|
| 9 | 200325-П29 | Болт |
Загрузка ...
|
|
| 10 | 216344-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 216262-П29 | Шпилька |
Загрузка ...
|
|
| 12 | 238АК-1002266 | Прокладка правая |
Загрузка ...
|
|
| 13 | 236-1002258-АЗ | Прокладка |
Загрузка ...
|
|
| 14 | 236-1002255-В4 | Крышка блока верхняя в сборе |
Загрузка ...
|
|
| 15 | 312534-П2 | Шайба замковая |
Загрузка ...
|
|
| 16 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 17 | 236-1002283-А | Прокладка с сеткой в сборе |
Загрузка ...
|
|
| 18 | 236-1002282-Б | Заглушка |
Загрузка ...
|
|
| 19 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 20 | 7511.1002012-04 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 20 | 7511.1002012-14 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 21 | 7511.1003016-20 | Шпилька крепления головки цилиндров L=205 мм |
Загрузка ...
|
|
| 22 | 7511.1003017-10 | Шпилька крепления головки цилиндра L=245 мм |
Загрузка ...
|
|
| 23 | 238Н-1002011-Е2 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 23 | 238Н-1002011-Д2 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 24 | 236-1005180-А | Болт стяжной короткий |
Загрузка ...
|
|
| 25 | 7511.1111620 | Трубка отвода масла от ТНВД |
Загрузка ...
|
|
| 26 | 310264-П29 | Болт |
Загрузка ...
|
|
| 27 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 28 | 200461-П29 | Болт крепления ТНВД |
Загрузка ...
|
|
| 29 | 312515-П29 | Шайба |
Загрузка ...
|
|
| 30 | 310219-П29 | Болт пробка М10-1-14 |
Загрузка ...
|
|
| 31 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 32 | 236HM-1014272 | Прокладка |
Загрузка ...
|
|
| 33 | 238Н-1002402-Б | Заглушка |
Загрузка ...
|
|
| 34 | 201495-П29 | Болт М10х20 |
Загрузка ...
|
|
| 35 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 36 | 236-1002314-Б | Прокладка картера маховика |
Загрузка ...
|
|
| 37 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 38 | 310044-П29 | Болт |
Загрузка ...
|
|
| 39 | 7511.1002311-01 | Картер маховика в сборе |
Загрузка ...
|
|
| 40 | 316162-П2 | Пробка |
Загрузка ...
|
|
| 41 | 240-1002333 | Указатель установки угла опережения впрыскивания топлива |
Загрузка ...
|
|
| 42 | 7511.1002312-01 | Картер маховика |
Загрузка ...
|
|
| 43 | 236-1002333 | Указатель верхней мертвой точки поршня |
Загрузка ...
|
|
| 44 | 236-1002318 | Крышка люка картера |
Загрузка ...
|
|
| 45 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 46 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 47 | 236-1005160-A4 | Манжета в сборе |
Загрузка ...
|
|
| 48 | 236-1002315 | Маслоотражатель |
Загрузка ...
|
|
| 49 | 201-1306075-A | Прокладка |
Загрузка ...
|
|
| 50 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 51 | 238H-1002015-E2 | Блок цилиндров |
Загрузка ...
|
|
| 51 | 238H-1002015-Д2 | Блок цилиндров |
Загрузка ...
|
|
| 52 | 236-1005178-A | Болт стяжной длинный |
Загрузка ...
|
|
| 53 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 54 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала |
Загрузка ...
|
|
| 55 | 312304-П | Шайба |
Загрузка ...
|
|
| 56 | 236-1005159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 57 | 236-1005140-B | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 58 | 238AK-1002265 | Прокладка левая |
Загрузка ...
|
|
| 59 | 45 9827 0016 | Заглушка 38 |
Загрузка ...
|
|
| 60 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 61 | 200822-П29 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
