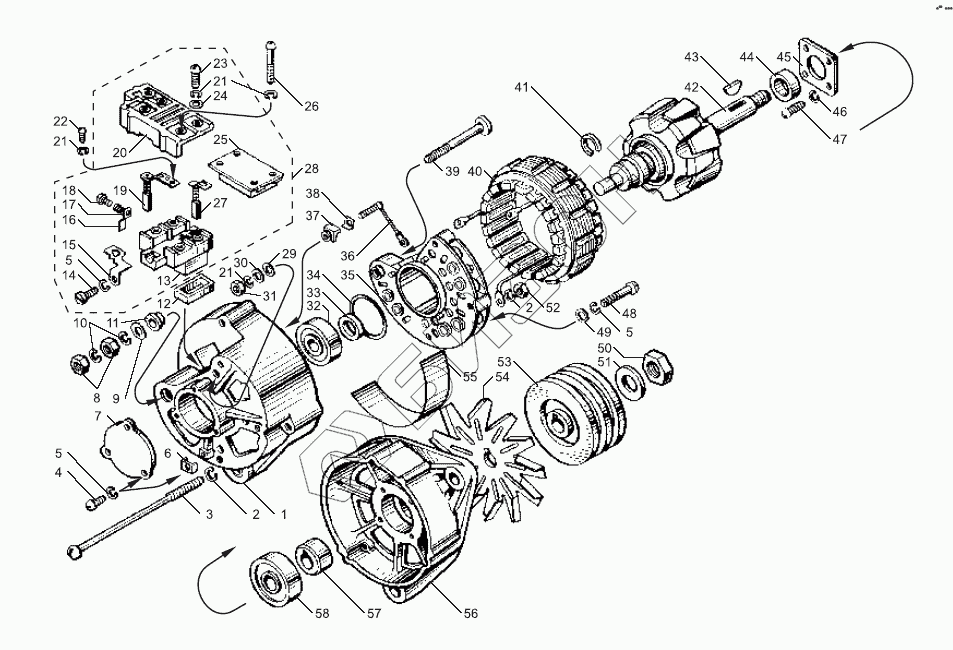

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Генератор 6582.3701-03
/056.gif)
45 7371 0611
1
2
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6582.3701300 | 6582.3701300 | Крышка в сборе |
Загрузка ...
|
|
| 45 7371 0611 | 45 7371 0611 | Генератор в сборе 6582.3701 -03 |
Загрузка ...
|
|
| 1 | Г287К-3701301 | Крышка |
Загрузка ...
|
|
| 2 | Х-1482-01 | Шайба пружинная |
Загрузка ...
|
|
| 3 | НО-0102 | Винт М6 |
Загрузка ...
|
|
| 4 | Х-4237-01 | Винт М5 |
Загрузка ...
|
|
| 5 | Х-4001-01 | Шайба пружинная |
Загрузка ...
|
|
| 6 | Г250А1-3701053 | Скоба |
Загрузка ...
|
|
| 7 | 65.3771060-08 | Крышка подшипника |
Загрузка ...
|
|
| 8 | 8Х-1537М | Гайка |
Загрузка ...
|
|
| 9 | 1-МЮ-37 | Шайба |
Загрузка ...
|
|
| 10 | МХ-0246-01 | Шайба 8 пружинная |
Загрузка ...
|
|
| 11 | Г287-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 12 | Г287-3701307 | Прокладка уплотнительная |
Загрузка ...
|
|
| 13 | Г266-3701011-А | Щеткодержатель |
Загрузка ...
|
|
| 14 | НО-4503 | Болт |
Загрузка ...
|
|
| 15 | Г266-3701033 | Клемма |
Загрузка ...
|
|
| 16 | 74.3701019 | Клемма |
Загрузка ...
|
|
| 17 | Г273-3701013 | Пружина |
Загрузка ...
|
|
| 18 | НО-8002 | Винт |
Загрузка ...
|
|
| 19 | 6582.3701030 | Щетка |
Загрузка ...
|
|
| 20 | 74.3701014 | Кожух |
Загрузка ...
|
|
| 21 | Х-1012-01 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 8Х-1545М | Винт |
Загрузка ...
|
|
| 23 | НО-0428 | Винт |
Загрузка ...
|
|
| 24 | НО-1011-01 | Шайба |
Загрузка ...
|
|
| 25 | Я 120М1 | Регулятор |
Загрузка ...
|
|
| 26 | НО-0424 | Винт |
Загрузка ...
|
|
| 27 | Г266-3701020-Б-01 | Щетка |
Загрузка ...
|
|
| 28 | 6582.3701010 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 29 | HO-1801 | Шайба |
Загрузка ...
|
|
| 30 | М48Б1-3728003-11 | Шайба |
Загрузка ...
|
|
| 31 | X-4019 | Гайка |
Загрузка ...
|
|
| 32 | 6-180603КС9Ш1 | Подшипник шариковый радиальный однорядный с двусторонним уплотнением |
Загрузка ...
|
|
| 33 | Г130А-3701005 | Чашка опорная ротора |
Загрузка ...
|
|
| 34 | Г287-3701305-А | Кольцо уплотнительное контактное |
Загрузка ...
|
|
| 35 | БПВ17-100-02 | Блок выпрямительный |
Загрузка ...
|
|
| 36 | 6582.3701320 | Вывод |
Загрузка ...
|
|
| 37 | M42-3728309-01 | Угольник изоляционный |
Загрузка ...
|
|
| 38 | Г221-3701342 | Пластина |
Загрузка ...
|
|
| 39 | HO-0801-10 | Болт контактный |
Загрузка ...
|
|
| 40 | 6507.3701100 | Статор в сборе |
Загрузка ...
|
|
| 41 | Г210.3701202 | Кольцо |
Загрузка ...
|
|
| 42 | 6507.3701200 | Ротор в сборе |
Загрузка ...
|
|
| 43 | X-4148-01 | Шпонка сегментная |
Загрузка ...
|
|
| 44 | Г287-3701053 | Втулка распорная |
Загрузка ...
|
|
| 45 | Г287-3701405 | Шайба специальная |
Загрузка ...
|
|
| 46 | Б21.3705009-01 | Шайба пружинная |
Загрузка ...
|
|
| 47 | HO-0603 | Винт |
Загрузка ...
|
|
| 48 | MX-0139 | Винт |
Загрузка ...
|
|
| 49 | 8X-1497A | Шайба |
Загрузка ...
|
|
| 50 | MX-0235A-01 | Гайка |
Загрузка ...
|
|
| 51 | Г287-3701074 | Шайба |
Загрузка ...
|
|
| 52 | 8X-1533M | Гайка |
Загрузка ...
|
|
| 53 | Г287-3701051-11 | Шкив |
Загрузка ...
|
|
| 54 | Г287-3701055-А | Вентилятор |
Загрузка ...
|
|
| 55 | Г287-3701304 | Прокладка |
Загрузка ...
|
|
| 56 | Г287-3701401 | Крышка со стороны привода |
Загрузка ...
|
|
| 56 | Г287-3701400 | Крышка со стороны привода в сборе |
Загрузка ...
|
|
| 57 | Г287-3701054 | Втулка |
Загрузка ...
|
|
| 58 | 6-1180304К2С9Ш1 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
