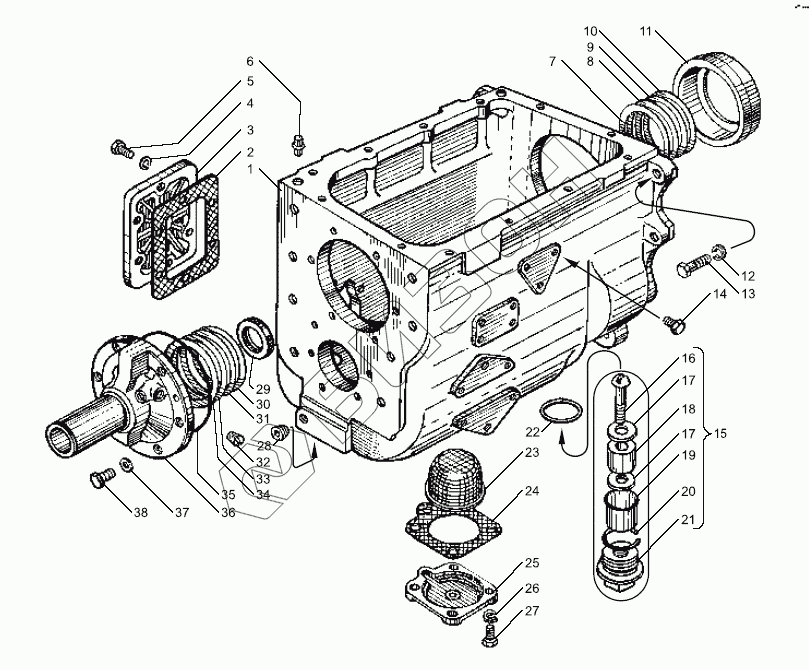

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Картер коробки передач
/046.gif)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 336.1701040-10 | 336.1701040-10 | Крышка подшипника первичного вала в сборе |
Загрузка ...
|
|
| 1 | 239.1701015 | Картер коробки передач |
Загрузка ...
|
|
| 1 | 239.1701010 | Картер коробки передач в сборе |
Загрузка ...
|
|
| 2 | 200-1701021-А | Прокладка |
Загрузка ...
|
|
| 3 | 236-1701020 | Крышка люка отбора мощности |
Загрузка ...
|
|
| 4 | 252006-П2 | Шайба |
Загрузка ...
|
|
| 5 | 45 9348 1559 | Болт |
Загрузка ...
|
|
| 6 | 236-1702182 | Штифт верхний установочный |
Загрузка ...
|
|
| 7 | 336.1701193 | Прокладка регулировочная толщ. 2-2,5 мм |
Загрузка ...
|
|
| 8 | 336.1701193-01 | Прокладка регулировочная толщ. 2,5-3 мм |
Загрузка ...
|
|
| 9 | 336.1701193-02 | Прокладка регулировочная толщ. 3-3,5 мм |
Загрузка ...
|
|
| 10 | 336.1701193-03 | Прокладка регулировочная толщ. 3,5-4 мм |
Загрузка ...
|
|
| 11 | 239.1701458-10 | Гнездо подшипника |
Загрузка ...
|
|
| 12 | 252139-П2 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 310235-П29 | Болт |
Загрузка ...
|
|
| 14 | 316120-П29 | Пробка |
Загрузка ...
|
|
| 15 | 238-1721255 | Пробка сливного отверстия с магнитом в сборе |
Загрузка ...
|
|
| 15 | 238-1721255-01 | Пробка сливного отверстия с магнитом в сборе |
Загрузка ...
|
|
| 16 | 220116-П2 | Винт |
Загрузка ...
|
|
| 17 | 312480-П2 | Шайба |
Загрузка ...
|
|
| 18 | 34 9841 3023 | Магнит ФЭ 7.770.055 |
Загрузка ...
|
|
| 19 | 236-1704128 | Кожух магнита |
Загрузка ...
|
|
| 20 | 236-1704130 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 238-1721258 | Пробка |
Загрузка ...
|
|
| 22 | 312336-П34 | Шайба |
Загрузка ...
|
|
| 23 | 336.1704049 | Сетка заборника |
Загрузка ...
|
|
| 24 | 236-1704056-A | Прокладка |
Загрузка ...
|
|
| 25 | 236-1704054-Б | Крышка заборника |
Загрузка ...
|
|
| 26 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 27 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 28 | 316135-П2 | Пробка |
Загрузка ...
|
|
| 29 | 201-1701230 | Манжета в сборе |
Загрузка ...
|
|
| 30 | 239.1701035 | Прокладка регулировочная толщ. 2-2,45 мм |
Загрузка ...
|
|
| 31 | 239.1701035-01 | Прокладка регулировочная толщ. 2,25-2,9 мм |
Загрузка ...
|
|
| 32 | 316198-П29 | Пробка |
Загрузка ...
|
|
| 33 | 239.1701035-02 | Прокладка регулировочная толщ. 2,9-3,35 мм |
Загрузка ...
|
|
| 34 | 239.1701035-03 | Прокладка регулировочная толщ. 3,35-3,85 мм |
Загрузка ...
|
|
| 35 | 336.1701534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | 336.1701041-10 | Крышка подшипника |
Загрузка ...
|
|
| 37 | 200-1701041 | Шайба |
Загрузка ...
|
|
| 38 | 45 9348 1561 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
