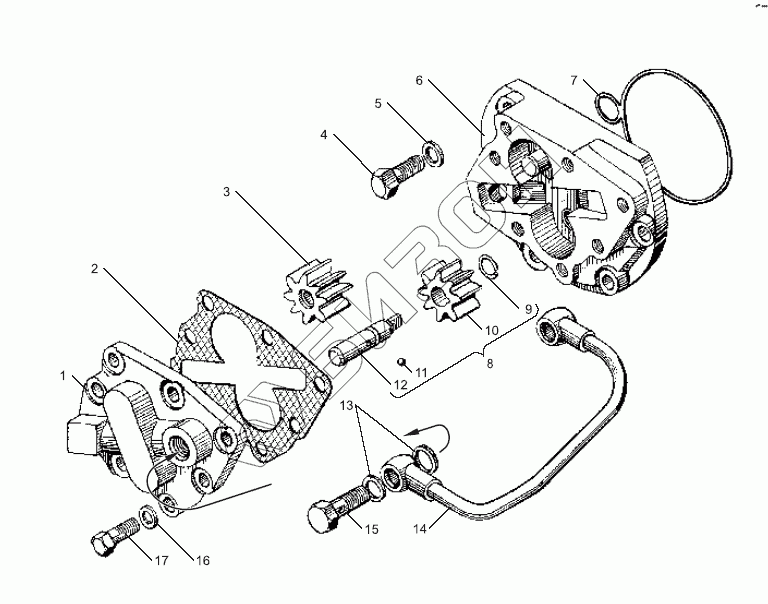

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Масляный насос коробки передач
/050.gif)
336.1704010
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 336.1704010 | 336.1704010 | Насос масляный в сборе |
Загрузка ...
|
|
| 336.1704025 | 336.1704025 | Ось ведомой шестерни |
Загрузка ...
|
|
| 1 | 336.1704088 | Крышка насоса в сборе |
Загрузка ...
|
|
| 2 | 336.1704029 | Прокладка |
Загрузка ...
|
|
| 3 | 336.1704030 | Шестерня ведомая в сборе |
Загрузка ...
|
|
| 4 | 45 9348 1561 | Болт |
Загрузка ...
|
|
| 5 | 200-1701041 | Шайба |
Загрузка ...
|
|
| 6 | 336.1704015 | Корпус масляного насоса в сборе |
Загрузка ...
|
|
| 6 | 336.1704018 | Корпус масляного насоса |
Загрузка ...
|
|
| 7 | 336.1704019 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 336.1704040 | Шестерня ведущая в сборе |
Загрузка ...
|
|
| 9 | 236-1702186 | Кольцо запорное |
Загрузка ...
|
|
| 10 | 336.1704045 | Шестерня ведущая |
Загрузка ...
|
|
| 11 | 46 9118 3460 | Шарик Б4-60 |
Загрузка ...
|
|
| 12 | 336.1704042 | Валик |
Загрузка ...
|
|
| 13 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 14 | 336.1704300 | Трубопровод масляной системы |
Загрузка ...
|
|
| 15 | 310264-П29 | Болт |
Загрузка ...
|
|
| 16 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 17 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
