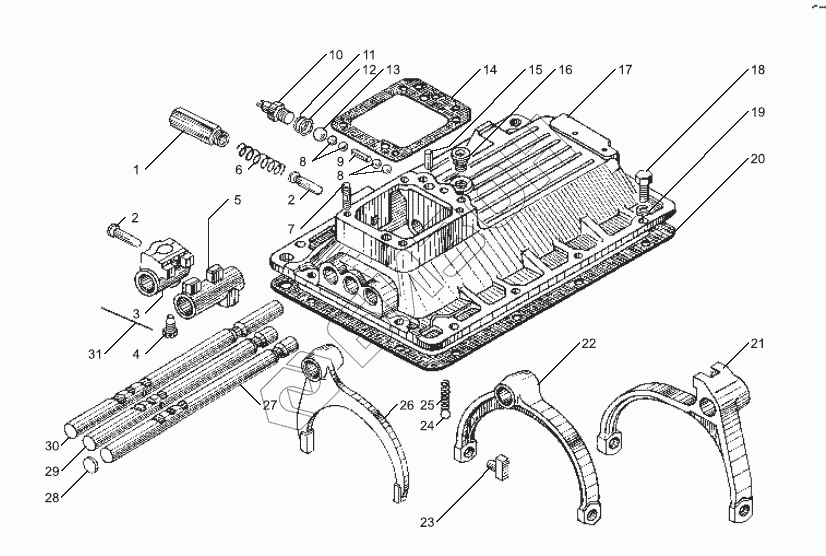

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Механизм переключения коробки передач
/048.gif)
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1702132 | Стакан пружины |
Загрузка ...
|
|
| 2 | 236-1702129 | Предохранитель включения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 3 | 239.1702053 | Головка переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 4 | 336.1702047 | Винт установочный |
Загрузка ...
|
|
| 5 | 239.1702028 | Головка переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 6 | 236-1702127-А | Пружина предохранителя |
Загрузка ...
|
|
| 7 | 216258-П29 | Шпилька |
Загрузка ...
|
|
| 8 | 46 9118 6660 | Шарик Б 9,525-100 |
Загрузка ...
|
|
| 9 | 236-1702087 | Штифт замка штоков вилок |
Загрузка ...
|
|
| 10 | 45 7373 4914 | Выключатель ВК-4 03Б-3716000 |
Загрузка ...
|
|
| 11 | 239.1722091 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | 312333-П | Шайба |
Загрузка ...
|
|
| 13 | 46 9118 8330 | Шарик Б14.000-200 |
Загрузка ...
|
|
| 14 | 239.1702122 | Прокладка |
Загрузка ...
|
|
| 15 | 313407-П29 | Штифт |
Загрузка ...
|
|
| 16 | 236-1702170-А | Сапун |
Загрузка ...
|
|
| 17 | 239.1702015 | Крышка верхняя |
Загрузка ...
|
|
| 18 | 310046-П29 | Болт |
Загрузка ...
|
|
| 19 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 20 | 238-1702014 | Прокладка |
Загрузка ...
|
|
| 21 | 239.1702033 | Вилка переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 22 | 239.1702027 | Вилка переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 23 | 336.1702035 | Сухарь вилки синхронизатора |
Загрузка ...
|
|
| 24 | 46 9116 7165 | Шарик Б11.000-60 ГОСТ37722-81 |
Загрузка ...
|
|
| 25 | 336.1702106 | Пружина |
Загрузка ...
|
|
| 26 | 336.1702024 | Вилка переключения заднего хода |
Загрузка ...
|
|
| 27 | 239.1702074 | Шток вилки переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 28 | 260310-П29 | Заглушка 26 |
Загрузка ...
|
|
| 29 | 239.1702064 | Шток вилки переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 30 | 239.1702060 | Шток вилки переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 31 | 258250-П29С | Шплинт-проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
