Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Система охлаждения поршней маслом

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14

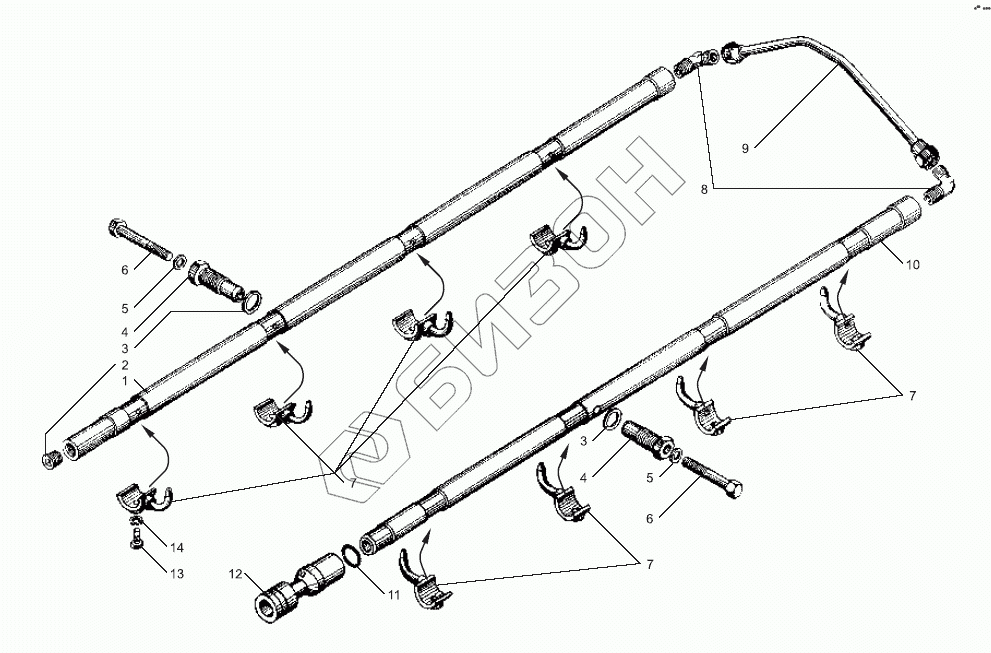

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 238Н-1011426-В Труба правая
Загрузка ...
2 316135-П2 Пробка
Загрузка ...
3 204-1011371 Прокладка пробки
Загрузка ...
4 238Н-1011432 Втулка упорная боковая
Загрузка ...
5 312482-П34 Шайба
Загрузка ...
6 200458-П29 Болт
Загрузка ...
7 7511.1011445 Форсунка охлаждения поршней в сборе
Загрузка ...
8 314537-П Угольник
Загрузка ...
9 238Н-1011520-Б Труба перепускная
Загрузка ...
10 238H-1011428-B Труба левая
Загрузка ...
11 240-1005586 Кольцо уплотнительное
Загрузка ...
12 7511.1011442 Втулка
Загрузка ...
13 201454-П2 Болт
Загрузка ...
14 252135-П2 Шайба пружинная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
