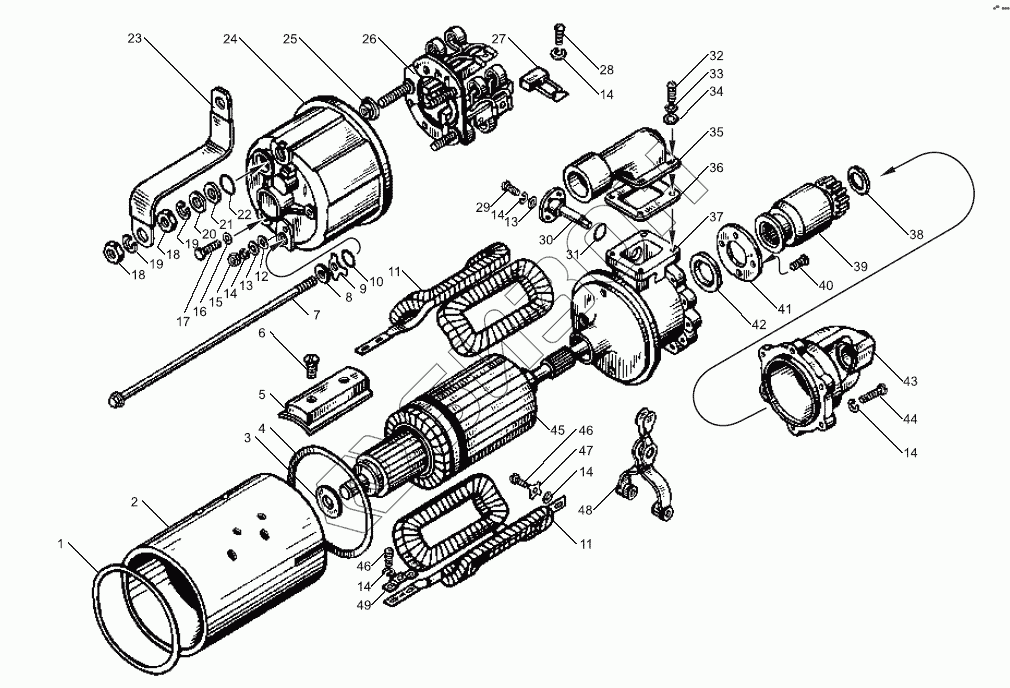

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Стартер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
14
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 СТ103А-3708338 Кольцо уплотнительное
Загрузка ...
2 25.3708101 Корпус стартера
Загрузка ...
3 МХ-1087 Шайба
Загрузка ...
4 СТ10ЗА-3708046 Кольцо
Загрузка ...
5 СТ103-3708102 Полюс
Загрузка ...
6 Х1-11-58 Винт
Загрузка ...
7 СТ103-3708003-21 Шпилька
Загрузка ...
8 МХ-0142 Шайба
Загрузка ...
9 МХ-0954 Шайба замковая
Загрузка ...
10 CT103A-3708045 Шайба
Загрузка ...
11 2501.3708150-21 Катушка
Загрузка ...
12 25.3708005 Шайба уплотнительная
Загрузка ...
13 МХ-0276 Шайба
Загрузка ...
14 Х-1482 Шайба пружинная
Загрузка ...
15 8Х-1533 Гайка
Загрузка ...
16 45 9816 8046 Шайба
Загрузка ...
17 М8х1х20 Болт
Загрузка ...
18 Х2-9302 Гайка
Загрузка ...
19 7Х-4289 Шайба пружинная
Загрузка ...
20 МХ-0825 Шайба
Загрузка ...
21 МХ-0037 Шайба
Загрузка ...
22 СТ103А-3708339 Шайба уплотнительная
Загрузка ...
23 СТ103-3708030-21 Шина
Загрузка ...
24 2501.3708300-11 Крышка коллектора
Загрузка ...
25 СТ103А-3708309 Втулка
Загрузка ...
26 2502.3708320-11 Траверса
Загрузка ...
27 2500.3708050-11 Щетка
Загрузка ...
28 7X-4196 Винт
Загрузка ...
29 45 9432 1109 Винт
Загрузка ...
30 CT142-3708070 Ось
Загрузка ...
31 16.3708406 Кольцо уплотнительное
Загрузка ...
32 MX-0905 Винт
Загрузка ...
33 X-4001 Шайба
Загрузка ...
34 8X-1497 Шайба
Загрузка ...
35 25.3708001 Кожух привода
Загрузка ...
36 25.3708002 Прокладка
Загрузка ...
37 25.3708510 Корпус привода
Загрузка ...
38 25.3708403 Шайба упорная
Загрузка ...
39 2502.3708600-10 Привод в сборе
Загрузка ...
40 25.3708502 Винт
Загрузка ...
41 25.3708501 Шайба упорная
Загрузка ...
42 M67 2615 030 Сальник
Загрузка ...
43 25.3708410 Крышка привода
Загрузка ...
44 25.3708404 Винт
Загрузка ...
45 25.3708200-21 Якорь
Загрузка ...
46 MX-1104 Болт
Загрузка ...
47 MX-1032 Шайба
Загрузка ...
48 25.3708450 Рычаг
Загрузка ...
49 25.3708004 Пластина
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
