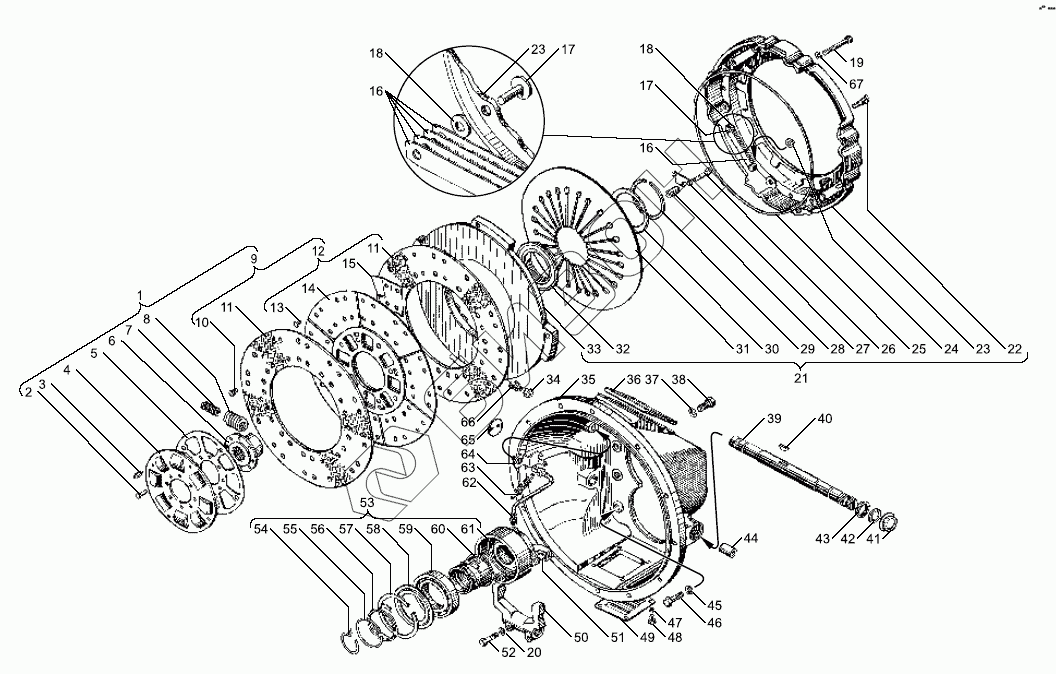

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Сцепление
/044.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 184.1601218 | 184.1601218 | Кольцо стопорное |
Загрузка ...
|
|
| 1 | 184.1601130-10 | Диск ведомый в сборе |
Загрузка ...
|
|
| 2 | 313020-П2 | Заклепка |
Загрузка ...
|
|
| 3 | 184.1601158 | Штифт упорный |
Загрузка ...
|
|
| 4 | 184.1601153 | Диск демпфера |
Загрузка ...
|
|
| 5 | 184.1601167 | Пружина тарельчатая |
Загрузка ...
|
|
| 6 | 184.1601142 | Ступица ведомого диска |
Загрузка ...
|
|
| 7 | 184.1601151 | Пружина демпфера внутренняя |
Загрузка ...
|
|
| 8 | 184.1601150 | Пружина демпфера |
Загрузка ...
|
|
| 9 | 184.1601131 | Диск ведомый с фрикционными накладками в сборе |
Загрузка ...
|
|
| 10 | 183.1601404 | Заклепка |
Загрузка ...
|
|
| 11 | 184.1601138 | Накладка фрикционная |
Загрузка ...
|
|
| 12 | 184.1601132 | Диск ведомый с пластинами в сборе |
Загрузка ...
|
|
| 13 | 184.1601402 | Заклепка |
Загрузка ...
|
|
| 14 | 184.1601134 | Диск ведомый с кольцами демпфера |
Загрузка ...
|
|
| 15 | 184.1601135 | Пластина пружинная |
Загрузка ...
|
|
| 16 | 182.1601342 | Пластина нажимного диска |
Загрузка ...
|
|
| 17 | 257257-П2 | Заклепка |
Загрузка ...
|
|
| 18 | 252006-П2 | Шайба |
Загрузка ...
|
|
| 19 | 45 93481571 | Болт |
Загрузка ...
|
|
| 20 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 21 | 184.1601090 | Диск нажимной с кожухом в сборе |
Загрузка ...
|
|
| 22 | 182.1601343-10 | Болт нажимного диска |
Загрузка ...
|
|
| 23 | 182.1601122 | Кожух сцепления с пластинами в сборе |
Загрузка ...
|
|
| 24 | 182.1601344 | Втулка |
Загрузка ...
|
|
| 25 | 182.1601360 | Кольцо упорное кожуха |
Загрузка ...
|
|
| 26 | 201464-П29 | Болт М8х40 |
Загрузка ...
|
|
| 27 | 182.1601097 | Скоба |
Загрузка ...
|
|
| 28 | 182.1601364-50 | Втулка |
Загрузка ...
|
|
| 29 | 182.1601275 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 182.1601273 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 184.1601115 | Пружина нажимная |
Загрузка ...
|
|
| 32 | 182.1601120 | Кольцо упорное |
Загрузка ...
|
|
| 33 | 183.1601093-10 | Диск нажимной |
Загрузка ...
|
|
| 34 | 250636-П29 | Гайка |
Загрузка ...
|
|
| 35 | 184.1601015 | Картер сцепления |
Загрузка ...
|
|
| 36 | 236-1601030-A2 | Крышка люка картера верхняя |
Загрузка ...
|
|
| 37 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 38 | 310214-П29 | Болт |
Загрузка ...
|
|
| 39 | 184.1601215-10 | Вал выключения сцепления |
Загрузка ...
|
|
| 40 | 45 9824 6270 | Шпонка |
Загрузка ...
|
|
| 41 | 238H-1601040 | Корпус уплотнителя вала |
Загрузка ...
|
|
| 42 | 238H-1601042 | Кольцо уплотнительное |
Загрузка ...
|
|
| 43 | 238H-1601044 | Кольцо |
Загрузка ...
|
|
| 44 | 184.1601216 | Втулка |
Загрузка ...
|
|
| 45 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 46 | 310012-П2 | Болт |
Загрузка ...
|
|
| 47 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 48 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 49 | 236-1601022-Б | Крышка люка картера нижняя |
Загрузка ...
|
|
| 50 | 184.1601203 | Вилка выключения сцепления |
Загрузка ...
|
|
| 51 | 182.1601187 | Сухарь |
Загрузка ...
|
|
| 52 | 310213-П29 | Болт |
Загрузка ...
|
|
| 53 | 184.1601180-31 | Муфта выключения сцепления в сборе |
Загрузка ...
|
|
| 54 | 182.1601183 | Кольцо предохранительное |
Загрузка ...
|
|
| 55 | 182.1601198-10 | Кольцо |
Загрузка ...
|
|
| 56 | 182.1601199-01 | Кольцо замковое |
Загрузка ...
|
|
| 57 | 183.1601197 | Кольцо стопорное |
Загрузка ...
|
|
| 58 | 183.1601195 | Шайба отражательная |
Загрузка ...
|
|
| 59 | 46 1214 0538 | Подшипник 70-117 |
Загрузка ...
|
|
| 60 | 182.1601193-02 | Втулка подшипника |
Загрузка ...
|
|
| 61 | 184.1601185-30 | Муфта выключения сцепления |
Загрузка ...
|
|
| 62 | 236-1601230-A | Шланг смазки подшипника в сборе |
Загрузка ...
|
|
| 63 | 182.1601188 | Пружина муфты |
Загрузка ...
|
|
| 64 | 182.1601190 | Скоба пружины |
Загрузка ...
|
|
| 65 | 260316-П2 | Заглушка |
Загрузка ...
|
|
| 66 | 45 9167 5005 | Масленка 2.3.45 Ц6 |
Загрузка ...
|
|
| 67 | 312695-П2 | Шайба |
Загрузка ...
|
