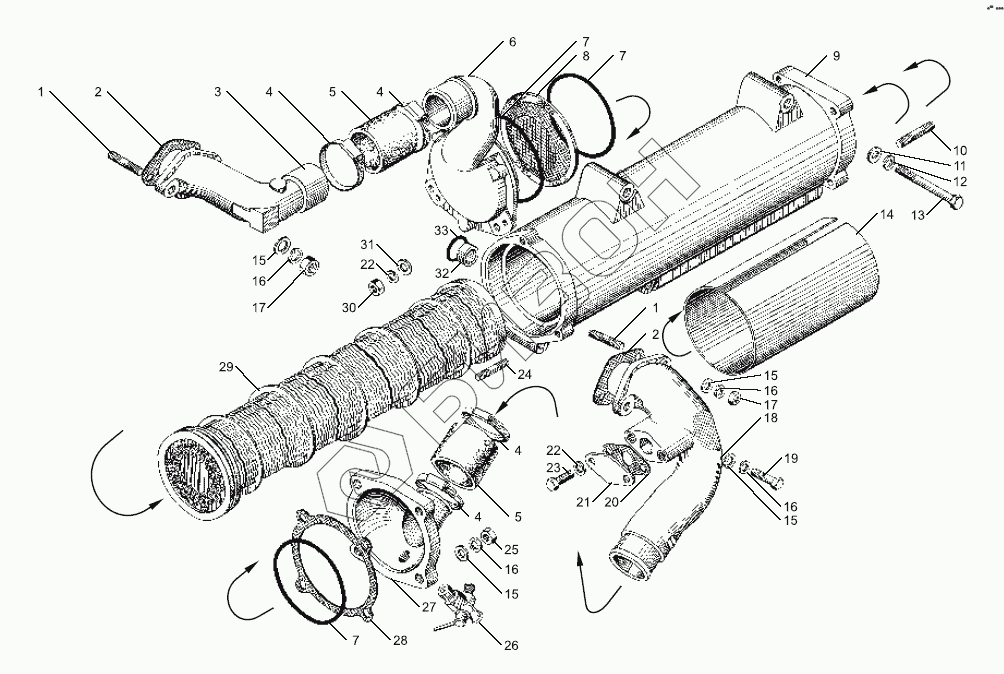

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Теплообменник жидкостно-масляный трубчатый
/016.gif)
7511.1013600
1
1
2
2
3
4
4
4
4
4
5
5
6
7
7
7
8
9
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 316608-П29 | 316608-П29 | Ввертыш |
Загрузка ...
|
|
| 7511.1013600 | 7511.1013600 | Теплообменник жидкостно-масляный в сборе |
Загрузка ...
|
|
| 1 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 2 | 850.1303188 | Прокладка |
Загрузка ...
|
|
| 3 | 238Б-1013724 | Патрубок подводящий |
Загрузка ...
|
|
| 4 | 8.8388 | Хомут червячный ABA 58-75-C7/9-W1 |
Загрузка ...
|
|
| 4 | 8.8386 | Хомут червячный TORRO S50-70/9C7-W1 |
Загрузка ...
|
|
| 5 | 238Б-1013740 | Рукав соединительный |
Загрузка ...
|
|
| 6 | 7511.1013694 | Крышка теплообменника передняя |
Загрузка ...
|
|
| 7 | 25 3111 6302 | Кольцо 112-120-46-2-5 |
Загрузка ...
|
|
| 8 | 7511.1013700 | Сетка защитная |
Загрузка ...
|
|
| 9 | 7511.1013622 | Корпус теплообменника |
Загрузка ...
|
|
| 9 | 7511.1013620 | Корпус теплообменника в сборе |
Загрузка ...
|
|
| 10 | 216554-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 12 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 200404-П29 | Болт |
Загрузка ...
|
|
| 14 | 7511.1013623 | Дефлектор |
Загрузка ...
|
|
| 15 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 16 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 17 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 18 | 7511.1013732 | Патрубок отводящий с заглушкой |
Загрузка ...
|
|
| 18 | 7511.1013734 | Патрубок отводящий |
Загрузка ...
|
|
| 19 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 20 | 201-1306075-A | Прокладка |
Загрузка ...
|
|
| 21 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 22 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 24 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 25 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 26 | 8.8464 | Кран ПС10-1-0 |
Загрузка ...
|
|
| 27 | 7511.1013710 | Крышка теплообменника задняя |
Загрузка ...
|
|
| 28 | 7511.1013712 | Прокладка задней крышки |
Загрузка ...
|
|
| 29 | 7511.1013650-02 | Элемент теплопередающий |
Загрузка ...
|
|
| 30 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 31 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 32 | 236H-1013630 | Втулка уплотнительного кольца |
Загрузка ...
|
|
| 33 | 25 3111 6144 | Кольцо 025-031-36-2-5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
