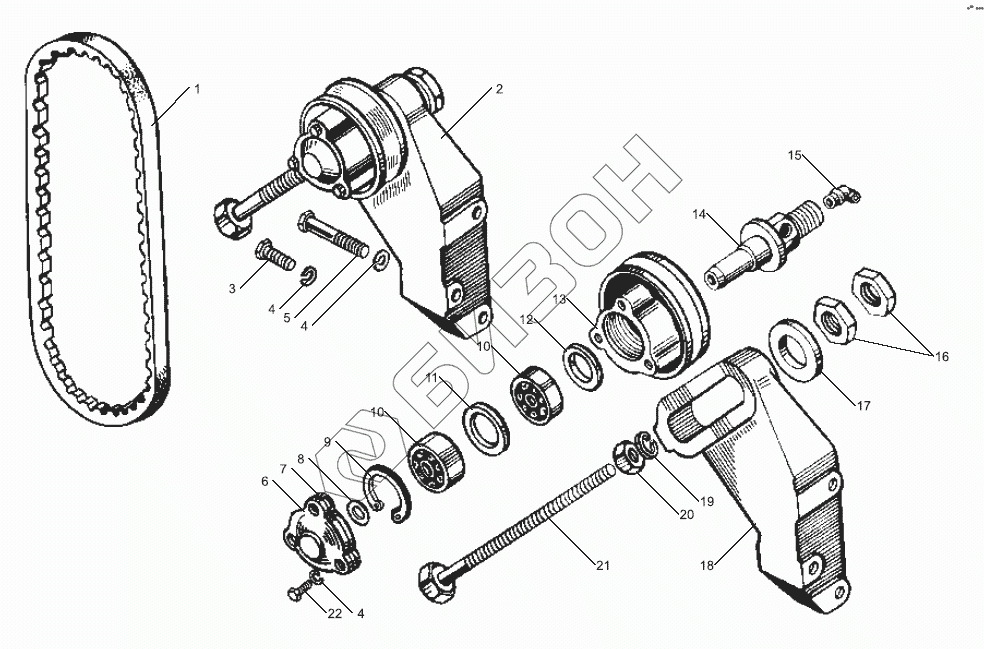

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Устройство натяжное
/054.gif)
1
2
3
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25 6421 1403 | Ремень зубчатый 1 кл. 11-14x10-937 |
Загрузка ...
|
|
| 2 | 236-3509300-АЗ | Устройство натяжное в сборе |
Загрузка ...
|
|
| 3 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 4 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 200271-П29 | Болт М8х60 |
Загрузка ...
|
|
| 6 | 236-3509318-В | Крышка шкива |
Загрузка ...
|
|
| 7 | 236-3509320 | Прокладка |
Загрузка ...
|
|
| 8 | 236-1028224 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | 236-1307148 | Кольцо упорное |
Загрузка ...
|
|
| 10 | 4612121322 | Подшипник 6-203А |
Загрузка ...
|
|
| 10 | 4612121266 | Подшипник 203А |
Загрузка ...
|
|
| 11 | 236-3509324-Б | Кольцо распорное |
Загрузка ...
|
|
| 12 | 236-1307107 | Кольцо |
Загрузка ...
|
|
| 13 | 236-3509312-B | Шкив |
Загрузка ...
|
|
| 14 | 236-3509316-Б | Ось шкива |
Загрузка ...
|
|
| 15 | 45 9167 5012 | Масленка 2.3.90.Ц6 |
Загрузка ...
|
|
| 16 | 250659-П29 | Гайка М22х1,5-6Н |
Загрузка ...
|
|
| 17 | 204-1308054 | Шайба установочная |
Загрузка ...
|
|
| 18 | 236-3509306-A | Кронштейн |
Загрузка ...
|
|
| 19 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 20 | 250515-П29 | Гайка |
Загрузка ...
|
|
| 21 | 236-3509308-Б | Болт-натяжитель в сборе |
Загрузка ...
|
|
| 22 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
