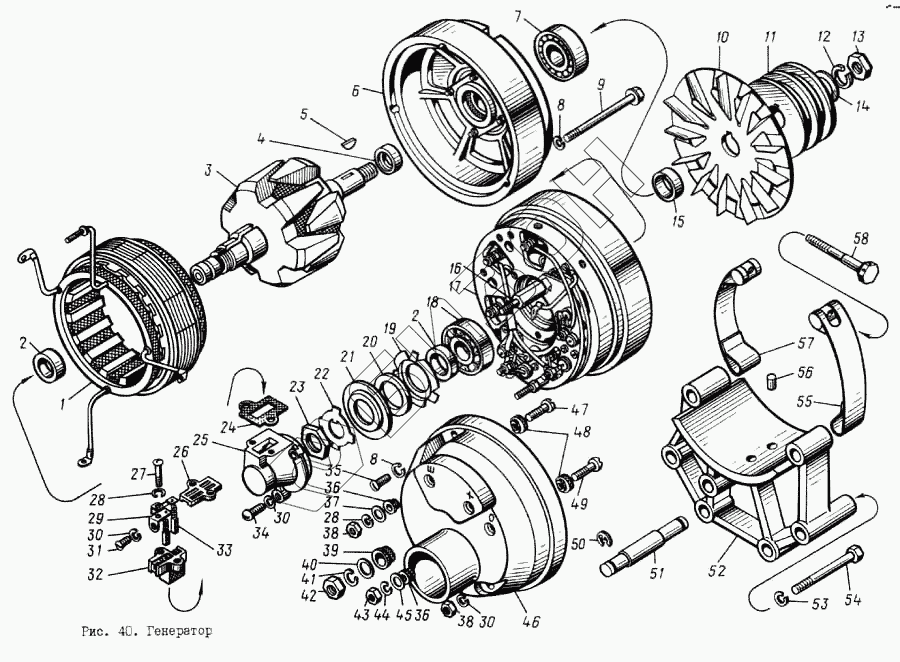

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Генератор
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.3701770 | 840.3701770 | Кронштейн в оборе |
Загрузка ...
|
|
| 631.3701000 | 631.3701000 | Генератор в сборе |
Загрузка ...
|
|
| 63.3701010 | 63.3701010 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 1 | 63.3701100 | Статор в сборе |
Загрузка ...
|
|
| 2 | Г256-3701003 | Втулка |
Загрузка ...
|
|
| 3 | 63.3701200 | Ротор в сборе |
Загрузка ...
|
|
| 4 | Г256-3701005 | Кольцо упорное |
Загрузка ...
|
|
| 5 | Х-4148А | Шпонка сегментная |
Загрузка ...
|
|
| 6 | Г263-3701400 | Крышка со стороны привода в сборе |
Загрузка ...
|
|
| 7 | 6-305А | Подшипник шариковый радиальный однорядный 25х62х17 |
Загрузка ...
|
|
| 8 | Х-4069 | Шайба |
Загрузка ...
|
|
| 9 | Г290-3701080 | Болт стяжной |
Загрузка ...
|
|
| 10 | Г290А-3701055 | Вентилятор в сборе |
Загрузка ...
|
|
| 11 | Г287-3701051 | Шкив привода генератора |
Загрузка ...
|
|
| 12 | МХ-0234 | Шайба пружинная |
Загрузка ...
|
|
| 13 | МХ-0235А | Гайка |
Загрузка ...
|
|
| 14 | Г263Б-3701053 | Кольцо |
Загрузка ...
|
|
| 15 | Г256-3701054 | Втулка |
Загрузка ...
|
|
| 16 | Г263В-3701354 | Болт контактный |
Загрузка ...
|
|
| 17 | Г263В-3701300 | Крышка в сборе |
Загрузка ...
|
|
| 18 | 6-206АК | Подшипник шариковый радиальный однорядный 30х62х16 |
Загрузка ...
|
|
| 19 | Г290-3701022 | Держатель сальника внутренний |
Загрузка ...
|
|
| 20 | Г256-3701021 | Кольцо войлочное |
Загрузка ...
|
|
| 21 | Г290-3701023 | Держатель сальника наружный |
Загрузка ...
|
|
| 22 | Г256-3701013 | Шайба стопорная |
Загрузка ...
|
|
| 23 | Г256-3701042 | Гайка |
Загрузка ...
|
|
| 24 | Г263-3701015 | Прокладка |
Загрузка ...
|
|
| 25 | Г256-3701002 | Основание щеткодержателя |
Загрузка ...
|
|
| 26 | Г250А1-3701012 | Крышка щеткодержателя |
Загрузка ...
|
|
| 27 | М42-3728009 | Винт |
Загрузка ...
|
|
| 28 | М11-41081 | Шайба пружинная |
Загрузка ...
|
|
| 29 | Г263А-3701030 | Щетка в сборе |
Загрузка ...
|
|
| 30 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 31 | Х-4237 | Винт |
Загрузка ...
|
|
| 32 | Г250А1-3701011 | Щеткодержатель |
Загрузка ...
|
|
| 33 | Г283А-3701020 | Щетка в сборе |
Загрузка ...
|
|
| 34 | МХ-0097 | Винт |
Загрузка ...
|
|
| 35 | Г214-3701407 | Винт |
Загрузка ...
|
|
| 36 | Г250А1-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 37 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 38 | М11-90118 | Гайка |
Загрузка ...
|
|
| 39 | Г287-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 40 | СТ221-3708013 | Шайба |
Загрузка ...
|
|
| 41 | М1-41246 | Шайба пружинная |
Загрузка ...
|
|
| 42 | 8Х-1537М | Гайка |
Загрузка ...
|
|
| 43 | 8Х-1533М | Гайка |
Загрузка ...
|
|
| 44 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 45 | Н0-1067 | Шайба |
Загрузка ...
|
|
| 46 | 63.3701641 | Кожух |
Загрузка ...
|
|
| 47 | Г12-3701191-Б | Болт контактный |
Загрузка ...
|
|
| 48 | Г2Б-3701133 | Втулка изоляционная |
Загрузка ...
|
|
| 49 | Г12-3701181-Б | Болт контактный |
Загрузка ...
|
|
| 50 | 312210-П29 | Шайба |
Загрузка ...
|
|
| 51 | 840.3701794 | Ось |
Загрузка ...
|
|
| 52 | 840.3701774 | Кронштейн |
Загрузка ...
|
|
| 53 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 55 | 840.3701706 | Хомут крепления генератора правый в сборе |
Загрузка ...
|
|
| 56 | 258653-П29 | Штифт |
Загрузка ...
|
|
| 57 | 840.3701712 | Хомут крепления генератора левый в сборе |
Загрузка ...
|
|
| 58 | 240.3708730 | Болт стяжной хомута |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
