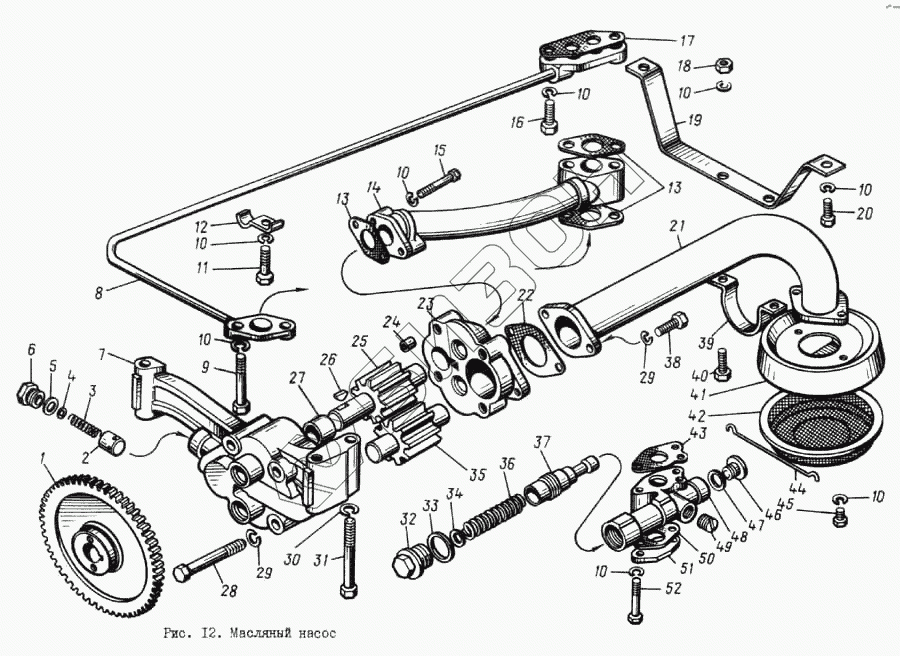

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Масляный насос
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
27
29
29
30
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8401.1011014-10 | 8401.1011014-10 | Насос масляный в сборе |
Загрузка ...
|
|
| 840.1011054 | 840.1011054 | Клапан системы смазки сливной в сборе |
Загрузка ...
|
|
| 1 | 840.1011230 | Шестерня ведомая привода масляного насоса |
Загрузка ...
|
|
| 2 | 840.1011364 | Клапан предохранительный |
Загрузка ...
|
|
| 3 | 840.1011058 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 4 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 5 | 204.1011371 | Прокладка пробки |
Загрузка ...
|
|
| 6 | 204.1011370-Б | Пробка |
Загрузка ...
|
|
| 7 | 8401.1011018-10 | Корпус насоса |
Загрузка ...
|
|
| 8 | 840.1011538 | Трубка подводящая фильтра центробежной очистки насла |
Загрузка ...
|
|
| 9 | 200272-П29 | Болт |
Загрузка ...
|
|
| 10 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 11 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 12 | 840.1011134 | Клямнер подводящей трубки |
Загрузка ...
|
|
| 13 | 840.1011358 | Прокладка фланца |
Загрузка ...
|
|
| 14 | 840.1011350 | Трубка отводящая |
Загрузка ...
|
|
| 15 | 201468-П29 | Болт |
Загрузка ...
|
|
| 16 | 201464-П29 | Болт М8х40 |
Загрузка ...
|
|
| 17 | 840.1011430 | Прокладка фланца |
Загрузка ...
|
|
| 18 | 250510-П2 | Гайка |
Загрузка ...
|
|
| 19 | 840.1011320 | Кронштейн крепления всасывающей трубки |
Загрузка ...
|
|
| 20 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 21 | 840.1011400-10 | Трубка воаоываицая |
Загрузка ...
|
|
| 22 | 840.1011296-10 | Прокладка фланца |
Загрузка ...
|
|
| 23 | 840.1011019-10 | Крышка насоса |
Загрузка ...
|
|
| 24 | 240.1011037 | Втулка установочная |
Загрузка ...
|
|
| 25 | 8401.1011045-10 | Шестерня ведущая |
Загрузка ...
|
|
| 27 | 840.1011034 | Втулка |
Загрузка ...
|
|
| 29 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 30 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 32 | 840.1011370 | Пробка |
Загрузка ...
|
|
| 33 | 312330-П | Прокладка |
Загрузка ...
|
|
| 34 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 35 | 8401.1011032-10 | Шестерня ведомая |
Загрузка ...
|
|
| 36 | 840.1011057 | Пружина клапана |
Загрузка ...
|
|
| 37 | 840.1011055 | Клапан |
Загрузка ...
|
|
| 38 | 201676-П29 | Болт |
Загрузка ...
|
|
| 39 | 840.1011322 | Скоба крепления всасыващей трубки |
Загрузка ...
|
|
| 40 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 41 | 840.1011300 | Чашка заборника в оборе |
Загрузка ...
|
|
| 42 | 204А-1011310 | Сетка заборника в оборе |
Загрузка ...
|
|
| 43 | 840.1011544 | Прокладка корпуса |
Загрузка ...
|
|
| 44 | 204А-1011318-Б | Крючок крепления сетки |
Загрузка ...
|
|
| 45 | 201452-П29 | Болт |
Загрузка ...
|
|
| 46 | 316107-П2 | Пробка |
Загрузка ...
|
|
| 47 | 312630-П | Шайба |
Загрузка ...
|
|
| 48 | 840.1011060 | Корпус клапана |
Загрузка ...
|
|
| 50 | 840.1011366 | Прокладка |
Загрузка ...
|
|
| 51 | 3840.1011120 | Заглушка |
Загрузка ...
|
|
| 52 | 201470-П2 | Болт клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
