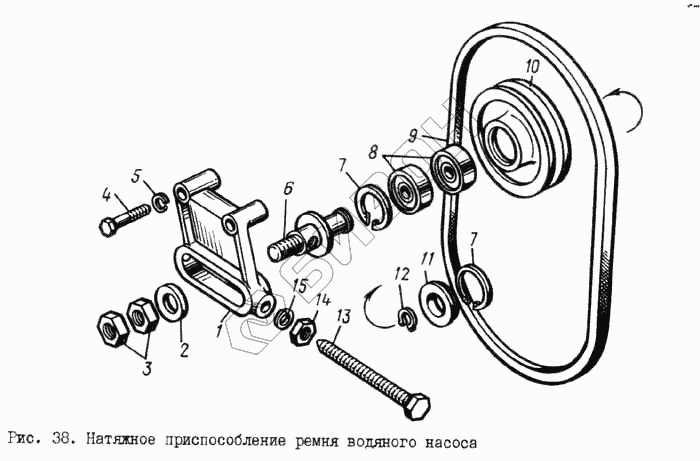

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Натяжное приспособление ремня водяного насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
840.1307155 840.1307155 Натяжное приспособление в сборе
Загрузка ...
1 840.1307206 Кронштейн
Загрузка ...
2 312214-П29 Шайба 22
Загрузка ...
3 250659-П29 Гайка М22х1,5-6Н
Загрузка ...
4 201688-П29 Болт
Загрузка ...
5 252136-П2 Шайба 10 пружинная
Загрузка ...
6 840.1307184 Ось шкива
Загрузка ...
7 240Б-1318056 Кольцо стопорное
Загрузка ...
8 6-180603КС9 Подшипник шариковый
Загрузка ...
10 840.1307180 Шкив
Загрузка ...
11 840.1307194 Крышка шкива
Загрузка ...
12 840.1307165 Кольцо Б17 ГОСТ 13942-68
Загрузка ...
13 310027-П29 Болт
Загрузка ...
14 250515-П29 Гайка
Загрузка ...
15 252137-П2 Шайба пружинная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
