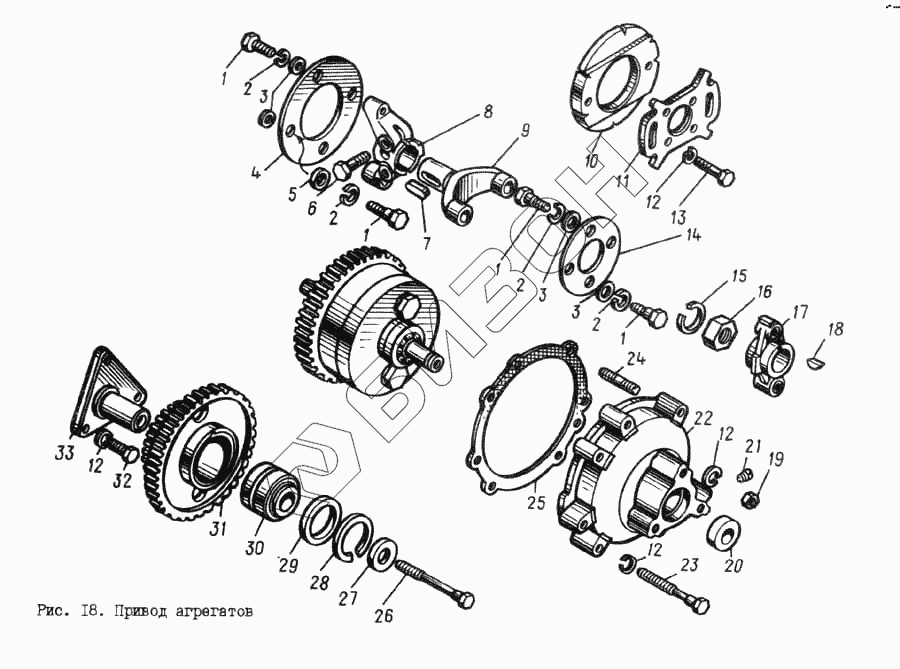

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Привод агрегатов
1
1
1
1
2
2
2
2
3
3
3
4
5
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310070-П29 | Болт |
Загрузка ...
|
|
| 2 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 4 | 840.1029274-10 | Пластина передняя |
Загрузка ...
|
|
| 5 | 312316-П29 | Шайба |
Загрузка ...
|
|
| 7 | 314132-П2 | Шпонка |
Загрузка ...
|
|
| 8 | 840.1029264-10 | Фланец ведущей полумуфты передний |
Загрузка ...
|
|
| 9 | 840.1029268-10 | Фланец ведомой полумуфты |
Загрузка ...
|
|
| 10 | 840.1029286-10 | Полумуфта ведомая |
Загрузка ...
|
|
| 11 | 840.1029288-10 | Фланец ведомой полумуфты |
Загрузка ...
|
|
| 12 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 13 | 201676-П29 | Болт |
Загрузка ...
|
|
| 14 | 840.1029272-10 | Пластина задняя |
Загрузка ...
|
|
| 15 | 252161-П2 | Шайба |
Загрузка ...
|
|
| 16 | 250565-П29 | Гайка |
Загрузка ...
|
|
| 17 | 840.1029270-10 | Фланец ведущей полумуфты задний |
Загрузка ...
|
|
| 18 | 314042-П2 | Шпонка сегментная |
Загрузка ...
|
|
| 19 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 20 | 240-1307090 | Манжета первичного вала в сборе |
Загрузка ...
|
|
| 22 | 840.1029176-10 | Корпус заднего подшипника |
Загрузка ...
|
|
| 23 | 200471-П29 | Болт |
Загрузка ...
|
|
| 24 | 216564-П29 | Шпилька |
Загрузка ...
|
|
| 25 | 840.1029178-10 | Прокладка корпуса |
Загрузка ...
|
|
| 26 | 310035-П29 | Болт |
Загрузка ...
|
|
| 27 | 840.1029140 | Шайба упорная |
Загрузка ...
|
|
| 28 | 236-1307081 | Кольцо запорное |
Загрузка ...
|
|
| 29 | 840.1029034 | Кольцо упорное |
Загрузка ...
|
|
| 30 | 97506 | Подшипник роликовый |
Загрузка ...
|
|
| 31 | 840.1029115 | Шестерня ведущая привода распределительного вала в сборе |
Загрузка ...
|
|
| 33 | 840.1029128 | Ось ведущей шестерни |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
