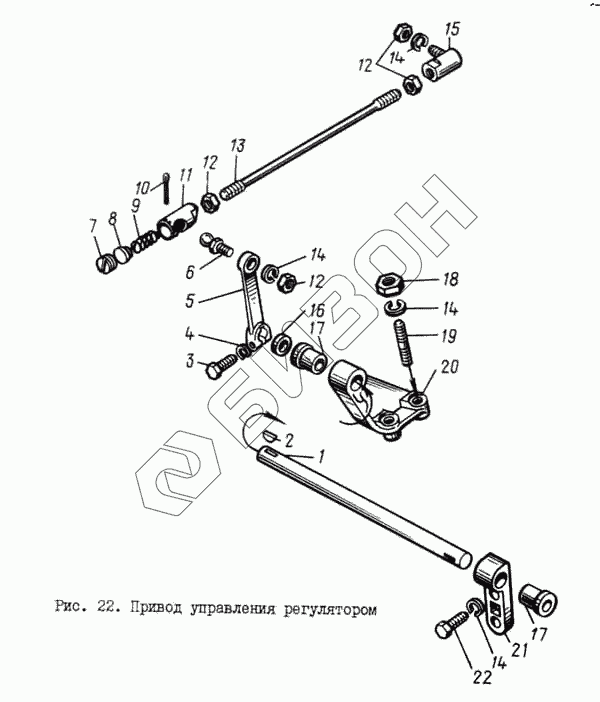

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Привод управления регулятором
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
14
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 840.1108045 | Вал привода управления регулятором |
Загрузка ...
|
|
| 2 | 314031-П2 | Шпонка сегментная |
Загрузка ...
|
|
| 3 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 4 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 840.1108072 | Рычаг привода |
Загрузка ...
|
|
| 6 | 840.1108061 | Палец шаровой |
Загрузка ...
|
|
| 7 | 204-1108060 | Пробка |
Загрузка ...
|
|
| 8 | 204-1108059 | Сухарь |
Загрузка ...
|
|
| 9 | 204-1108058 | Пружина |
Загрузка ...
|
|
| 10 | 258003-П29 | Шплинт |
Загрузка ...
|
|
| 11 | 840.1108056 | Наконечник тяги |
Загрузка ...
|
|
| 12 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 13 | 840.1108051 | Тяга |
Загрузка ...
|
|
| 14 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 15 | 840.1108054 | Наконечник с шаровым пальцем в сборе |
Загрузка ...
|
|
| 16 | 312328-П29 | Шайба |
Загрузка ...
|
|
| 17 | 840.1108040 | Втулка |
Загрузка ...
|
|
| 18 | 2505П-П29 | Гайка |
Загрузка ...
|
|
| 19 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 20 | 840.1108138 | Кронштейн правый |
Загрузка ...
|
|
| 21 | 840.1108039 | Кронштейн левый |
Загрузка ...
|
|
| 22 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
