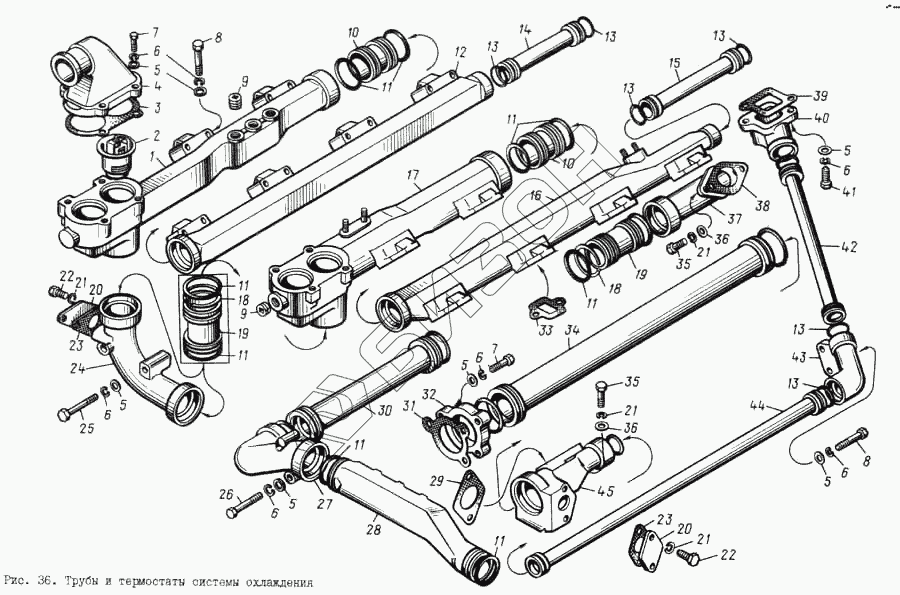

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Трубы и термостаты системы охлаждения
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
8
10
10
12
14
15
16
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1303100 | 840.1303100 | Труба водяная передняя правая в сборе |
Загрузка ...
|
|
| 840.1303101 | 840.1303101 | Труба водяная передняя левая в сборе |
Загрузка ...
|
|
| 1 | 840.1303104 | Труба водяная передняя правая |
Загрузка ...
|
|
| 2 | ТС107-1306100-02 | Термостат |
Загрузка ...
|
|
| 3 | 840.1303214 | Прокладка |
Загрузка ...
|
|
| 4 | 840.1303130-10 | Патрубок с отводящий |
Загрузка ...
|
|
| 5 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 6 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 7 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 8 | 200270-П29 | Болт |
Загрузка ...
|
|
| 10 | 840.1303082 | Муфта соединительная |
Загрузка ...
|
|
| 12 | 8401.1303112-10 | Труба водяная задняя правая |
Загрузка ...
|
|
| 14 | 8401.1303296-10 | Труба отводящая охладителя правая |
Загрузка ...
|
|
| 15 | 8401.1303300-10 | Труба отводящая охладителя левая |
Загрузка ...
|
|
| 16 | 8401.1303114-10 | Труба водяная задняя левая |
Загрузка ...
|
|
| 17 | 840.1303105 | Труба водяная передняя левая |
Загрузка ...
|
|
| 18 | 840.1303272 | Кольцо запорное |
Загрузка ...
|
|
| 19 | 840.1303084 | Муфта соединительная |
Загрузка ...
|
|
| 20 | 840.1002404 | Заглушка водяной полости |
Загрузка ...
|
|
| 21 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 22 | 201676-П29 | Болт |
Загрузка ...
|
|
| 23 | 840.1002406 | Прокладка |
Загрузка ...
|
|
| 24 | 840.1303090 | Труба перепускная водяных термостатов |
Загрузка ...
|
|
| 25 | 200274-П29 | Болт М8х75 |
Загрузка ...
|
|
| 26 | 200272-П29 | Болт |
Загрузка ...
|
|
| 27 | 840.1303174 | Патрубок подводящий водомасляного радиатора |
Загрузка ...
|
|
| 28 | 840.1303156 | Труба отводящая |
Загрузка ...
|
|
| 29 | 840.1303324 | Прокладка |
Загрузка ...
|
|
| 30 | 840.1303150 | Труба подводящая водомасляного радиатора в сборе |
Загрузка ...
|
|
| 31 | 840.1303164 | Прокладка |
Загрузка ...
|
|
| 32 | 840.1303162 | Патрубок отводящий |
Загрузка ...
|
|
| 33 | 840.1303268 | Прокладка водяной трубы |
Загрузка ...
|
|
| 34 | 640.1303167 | Труба подводящая левого блока |
Загрузка ...
|
|
| 35 | 201680-П29 | Болт |
Загрузка ...
|
|
| 36 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 37 | 840.1303168 | Патрубок подводящий правого блока |
Загрузка ...
|
|
| 38 | 840.1303024 | Прокладка патрубка |
Загрузка ...
|
|
| 39 | 8401.1303312 | Прокладка |
Загрузка ...
|
|
| 40 | 8401.1303292-10 | Патрубок подводящий охладителя |
Загрузка ...
|
|
| 41 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 42 | 8401.1303284 | Труба подводящая охладителя задняя в сборе |
Загрузка ...
|
|
| 43 | 8401.1303278-10 | Патрубок охладителя подводящий |
Загрузка ...
|
|
| 44 | 8401.1303280 | Труба подводящая охладителя передняя в сборе |
Загрузка ...
|
|
| 45 | 8401.1303322 | Патрубок подводящий левого блока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
