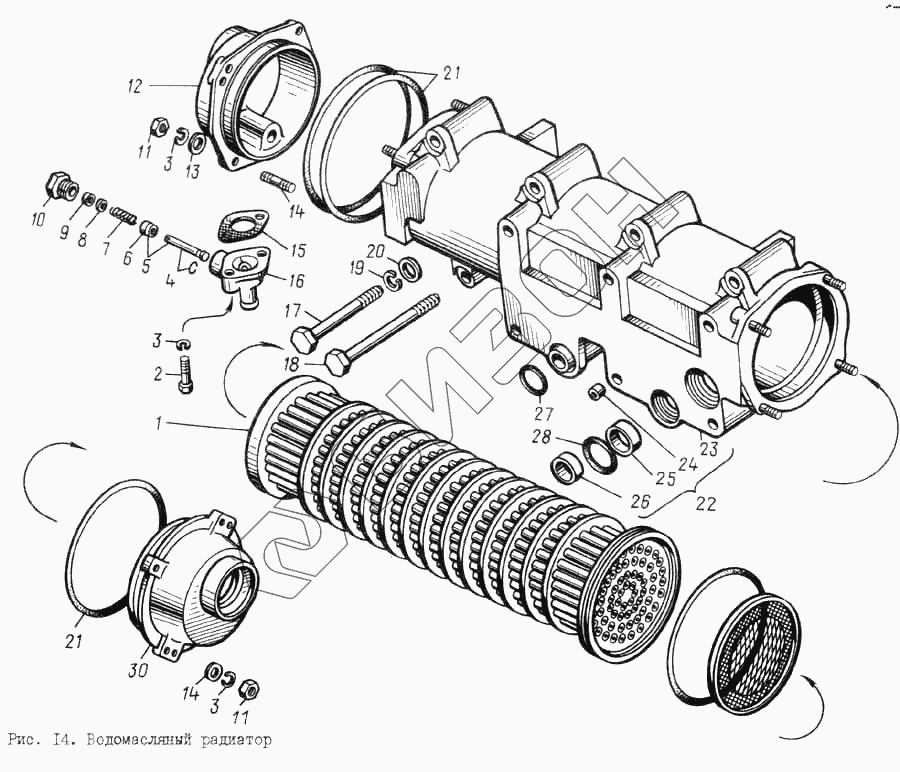

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Водомасляный радиатор
1
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
22
23
24
25
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1305010-Б | 240-1305010-Б | Кран сливной в сборе |
Загрузка ...
|
|
| 840.1013600-10 | 840.1013600-10 | Радиатор водомасляный в сборе |
Загрузка ...
|
|
| 316608-П29 | 316608-П29 | Ввертыш |
Загрузка ...
|
|
| 1 | 840.1013650-01 | Элемент охлаждающий |
Загрузка ...
|
|
| 2 | 201464-П29 | Болт М8х40 |
Загрузка ...
|
|
| 3 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 4 | 240-1305044 | Кольцо запорное |
Загрузка ...
|
|
| 5 | 240-1305032 | Стержень крана |
Загрузка ...
|
|
| 6 | 240-1305025 | Клапан в сборе |
Загрузка ...
|
|
| 7 | 240-1305030-Б | Пружина крана |
Загрузка ...
|
|
| 8 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 9 | 240-1305036 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 240-1305041 | Гайка нажимная |
Загрузка ...
|
|
| 11 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 12 | 840.1013710 | Крышка радиатора задняя |
Загрузка ...
|
|
| 13 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 14 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 15 | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 16 | 240-1305013-Б | Корпус крана сливного |
Загрузка ...
|
|
| 17 | 200407-П29 | Болт |
Загрузка ...
|
|
| 18 | 200412-П29 | Болт |
Загрузка ...
|
|
| 19 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 20 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 22 | 840.1013620-10 | Корпус радиатора в сборе |
Загрузка ...
|
|
| 23 | 840.1013622-10 | Корпус |
Загрузка ...
|
|
| 24 | 316601-П29 | Ввертыш |
Загрузка ...
|
|
| 25 | 840.1013628 | Втулка корпуса |
Загрузка ...
|
|
| 26 | 840.1013630 | Втулка корпуса |
Загрузка ...
|
|
| 29 | 840.1013700 | Сетка защитная в сборе |
Загрузка ...
|
|
| 30 | 840.1013694 | Крышка радиатора передняя |
Загрузка ...
|
