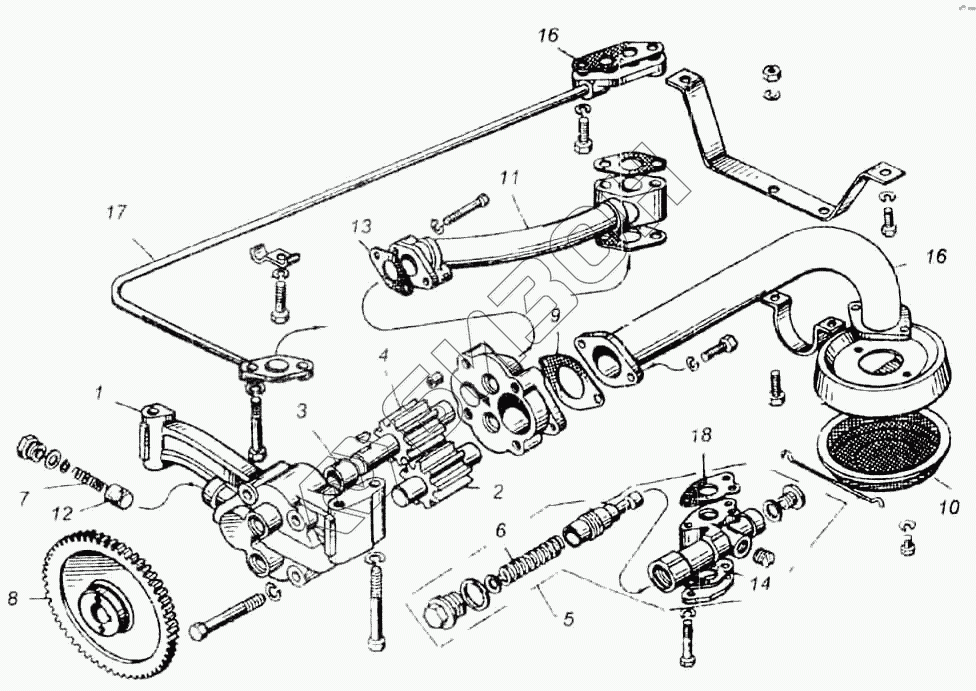

Графический каталог запасных частей к технике: ЯМЗ-8401. Масляный насос 8401.1011014-10
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8401.1011014 | 8401.1011014 | Насос масляный |
Загрузка ...
|
|
| 850.1011014-01 | 850.1011014-01 | Насос масляный в сборе |
Загрузка ...
|
|
| 8401.1011014-10 | 8401.1011014-10 | Насос масляный в сборе |
Загрузка ...
|
|
| 1 | 840.1011018 | Корпус масляного насоса |
Загрузка ...
|
|
| 1 | 850.1011018-10 | Корпус масляного насоса в сборе |
Загрузка ...
|
|
| 2 | 8401.1011032-10 | Шестерня ведомая |
Загрузка ...
|
|
| 3 | 840.1011034 | Втулка |
Загрузка ...
|
|
| 4 | 8401.1011045-10 | Шестерня ведущая |
Загрузка ...
|
|
| 5 | 840.1011054 | Клапан системы смазки сливной в сборе |
Загрузка ...
|
|
| 6 | 840.1011057 | Пружина клапана |
Загрузка ...
|
|
| 7 | 840.1011058 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 8 | 840.1011230 | Шестерня ведомая привода масляного насоса |
Загрузка ...
|
|
| 9 | 840.1011296-10 | Прокладка фланца |
Загрузка ...
|
|
| 10 | 204А-1011310-В | Сетка заборника в сборе |
Загрузка ...
|
|
| 11 | 850.1011350 | Трубка отводящая в сборе |
Загрузка ...
|
|
| 11 | 840.1011350 | Трубка отводящая |
Загрузка ...
|
|
| 12 | 840.1011364 | Клапан предохранительный |
Загрузка ...
|
|
| 13 | 850 1011358 | Прокладка |
Загрузка ...
|
|
| 13 | 840.1011358 | Прокладка фланца |
Загрузка ...
|
|
| 14 | 840.1011366 | Прокладка |
Загрузка ...
|
|
| 15 | 850.1011400 | Трубка всасывающая в сборе |
Загрузка ...
|
|
| 15 | 840.1011400 | Трубка с фланцами |
Загрузка ...
|
|
| 16 | 840.1011430 | Прокладка фланца |
Загрузка ...
|
|
| 17 | 850.1011538 | Трубка подводящая центробежного маслоочистителя в сборе |
Загрузка ...
|
|
| 17 | 840.1011538 | Трубка подводящая фильтра центробежной очистки насла |
Загрузка ...
|
|
| 18 | 840.1011544 | Прокладка корпуса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
