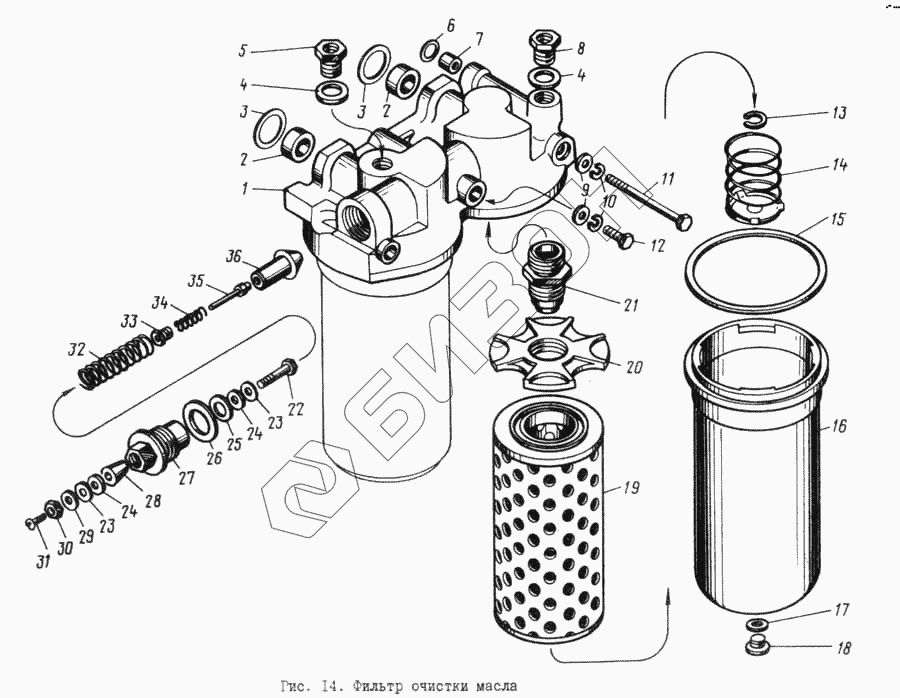

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Фильтр очистки масла
1
2
2
4
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1012076-10 | 840.1012076-10 | Колпак с элементом в сборе |
Загрузка ...
|
|
| 840.1012054-10 | 840.1012054-10 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 840.1012038-12 | 840.1012038-12 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 841.1012010 | 841.1012010 | Фильтр очистки масла |
Загрузка ...
|
|
| 841.1012015 | 841.1012015 | Корпус фильтра в сборе |
Загрузка ...
|
|
| 840.1012293-10 | 840.1012293-10 | Пробка перепускного клапана в сборе |
Загрузка ...
|
|
| 1 | 841.1012020 | Корпус фильтра |
Загрузка ...
|
|
| 2 | 840.1013630 | Втулка корпуса |
Загрузка ...
|
|
| 4 | 312630-П | Шайба |
Загрузка ...
|
|
| 5 | 316623-П29 | Ввертыш |
Загрузка ...
|
|
| 7 | 240.1011037 | Втулка установочная |
Загрузка ...
|
|
| 8 | 316611-П29 | Ввертыш |
Загрузка ...
|
|
| 9 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 10 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 11 | 200413-П29 | Болт |
Загрузка ...
|
|
| 12 | 200393-П29 | Болт |
Загрузка ...
|
|
| 13 | 840.1028087 | Кольцо пружинное |
Загрузка ...
|
|
| 14 | 840.1012046-10 | Пружина колпака с замком в сборе |
Загрузка ...
|
|
| 15 | 840.1012083-10 | Кольцо уплотнительное 125х4,5х4,5-26 |
Загрузка ...
|
|
| 16 | 840.1012078-10 | Колпак с фланцем в сборе |
Загрузка ...
|
|
| 17 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 18 | 316106-П29 | Пробка |
Загрузка ...
|
|
| 19 | 840.1012040-12 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 20 | 840.1012051-10 | Крышка замковая |
Загрузка ...
|
|
| 21 | 840.1012127-10 | Штуцер корпуса |
Загрузка ...
|
|
| 22 | 840.1012294-10 | Контакт неподвижный |
Загрузка ...
|
|
| 23 | 312307-П29 | Шайба |
Загрузка ...
|
|
| 24 | 312332-П | Шайба |
Загрузка ...
|
|
| 25 | 312698-П29 | Шайба |
Загрузка ...
|
|
| 26 | 312697-П | Шайба |
Загрузка ...
|
|
| 27 | 840.1012067-10 | Пробка перепускного клапана |
Загрузка ...
|
|
| 28 | 840.1012298-10 | Втулка уплотнительная |
Загрузка ...
|
|
| 29 | 252156-П2 | Шайба пружинная |
Загрузка ...
|
|
| 30 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 31 | 220048-П29 | Винт |
Загрузка ...
|
|
| 32 | 840.1012058 | Пружина клапана |
Загрузка ...
|
|
| 33 | 840.1012059-10 | Штуцер клапана |
Загрузка ...
|
|
| 34 | 840.1012291-10 | Пружина сигнализатора |
Загрузка ...
|
|
| 35 | 840.1012292-10 | Контакт подвижный |
Загрузка ...
|
|
| 36 | 840.1012055-10 | Клапан перепускной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
