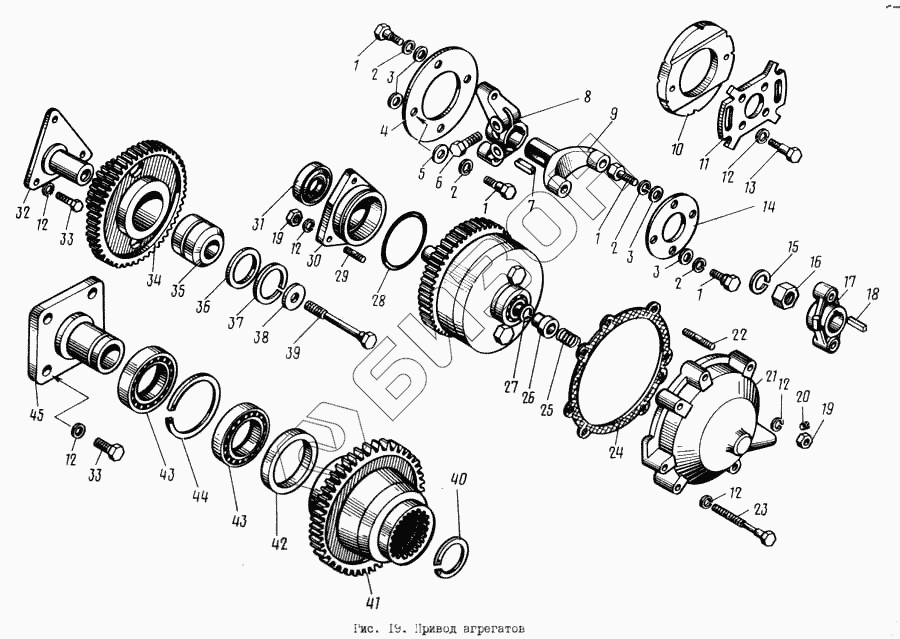

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Привод агрегатов
1
1
1
1
2
2
2
2
3
3
3
4
5
7
8
9
10
11
12
12
12
12
12
12
13
14
15
16
17
19
19
21
22
23
24
25
26
27
29
30
31
32
34
36
37
38
39
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310070-П29 | Болт |
Загрузка ...
|
|
| 2 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 4 | 840.1029274-10 | Пластина передняя |
Загрузка ...
|
|
| 5 | 312316-П29 | Шайба |
Загрузка ...
|
|
| 7 | 31413232-П2 | Шпонка |
Загрузка ...
|
|
| 8 | 840.1029264-10 | Фланец ведущей полумуфты передний |
Загрузка ...
|
|
| 9 | 840.1029268-10 | Фланец ведомой полумуфты |
Загрузка ...
|
|
| 10 | 842.1029286 | Полумуфта ведомая |
Загрузка ...
|
|
| 11 | 840.1029288-10 | Фланец ведомой полумуфты |
Загрузка ...
|
|
| 12 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 13 | 201676-П29 | Болт |
Загрузка ...
|
|
| 14 | 840.1029272-10 | Пластина задняя |
Загрузка ...
|
|
| 15 | 252161-П2 | Шайба |
Загрузка ...
|
|
| 16 | 250565-П29 | Гайка |
Загрузка ...
|
|
| 17 | 840.1029270-10 | Фланец ведущей полумуфты задний |
Загрузка ...
|
|
| 19 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 21 | 842.1029176-20 | Корпус заднего подшипника |
Загрузка ...
|
|
| 22 | 216563-П29 | Шпилька |
Загрузка ...
|
|
| 23 | 200471-П29 | Болт |
Загрузка ...
|
|
| 24 | 840.1029178-10 | Прокладка корпуса |
Загрузка ...
|
|
| 25 | 841.1318100 | Пружина уплотнителя |
Загрузка ...
|
|
| 26 | 841.1318098 | Уплотнитель подвода масла |
Загрузка ...
|
|
| 27 | 841.1318097 | Кольцо запорное |
Загрузка ...
|
|
| 29 | 216459-029 | Шпилька |
Загрузка ...
|
|
| 30 | 840.1029172 | Корпус переднего подшипника |
Загрузка ...
|
|
| 31 | 840.1029438 | Манжета в сборе |
Загрузка ...
|
|
| 32 | 840.1029128 | Ось ведущей шестерни |
Загрузка ...
|
|
| 34 | 840.1029115 | Шестерня ведущая привода распределительного вала в сборе |
Загрузка ...
|
|
| 36 | 840.1029034 | Кольцо упорное |
Загрузка ...
|
|
| 37 | 236-1307081 | Кольцо запорное |
Загрузка ...
|
|
| 38 | 840.1029140 | Шайба упорная |
Загрузка ...
|
|
| 39 | 310035-П29 | Болт |
Загрузка ...
|
|
| 40 | 842.1029588 | Кольцо |
Загрузка ...
|
|
| 41 | 842.1029584 | Шестерня ведомая привода насоса гидроусилителя руля |
Загрузка ...
|
|
| 42 | 842.1029596 | Кольцо |
Загрузка ...
|
|
| 43 | 112 | Подшипник |
Загрузка ...
|
|
| 44 | 842.1029590 | Кольцо Б80 |
Загрузка ...
|
|
| 45 | 842.1029578 | Ось ведомой шестерни |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
