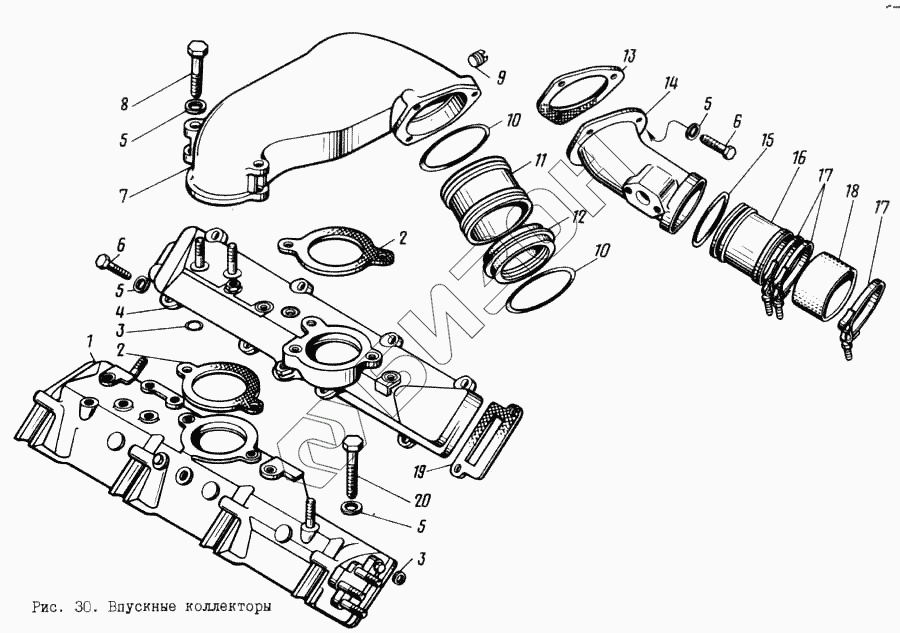

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Впускные коллекторы
1
2
2
3
3
4
5
5
5
5
6
6
7
8
9
11
12
13
14
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8424.1115014 | 8424.1115014 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 201687-П29 | 201687-П29 | Болт |
Загрузка ...
|
|
| 1 | 842.1115014-10 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 2 | 842.1115036 | Прокладка патрубка |
Загрузка ...
|
|
| 3 | 201.1015624 | Прокладка ввертыша |
Загрузка ...
|
|
| 4 | 842.1115012-10 | Коллектор впускной правый в сборе |
Загрузка ...
|
|
| 5 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 6 | 201680-П29 | Болт |
Загрузка ...
|
|
| 7 | 842.1115032-20 | Патрубок соединительный |
Загрузка ...
|
|
| 8 | 200463-П29 | Болт |
Загрузка ...
|
|
| 9 | 316105-П29 | Пробка К1/8" |
Загрузка ...
|
|
| 11 | 8423.1115338-10 | Втулка |
Загрузка ...
|
|
| 12 | 8423.1115342-10 | Чехол втулки защитный |
Загрузка ...
|
|
| 13 | 842.1115154 | Прокладка патрубка |
Загрузка ...
|
|
| 14 | 8421.1115128-10 | Патрубок подводящий |
Загрузка ...
|
|
| 16 | 8421.1115158-20 | Втулка |
Загрузка ...
|
|
| 17 | 238Ф-1115138 | Хомут стяжной в сборе |
Загрузка ...
|
|
| 18 | 238Ф-1115048 | Рукав |
Загрузка ...
|
|
| 19 | 840.1115026 | Прокладка коллектора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
