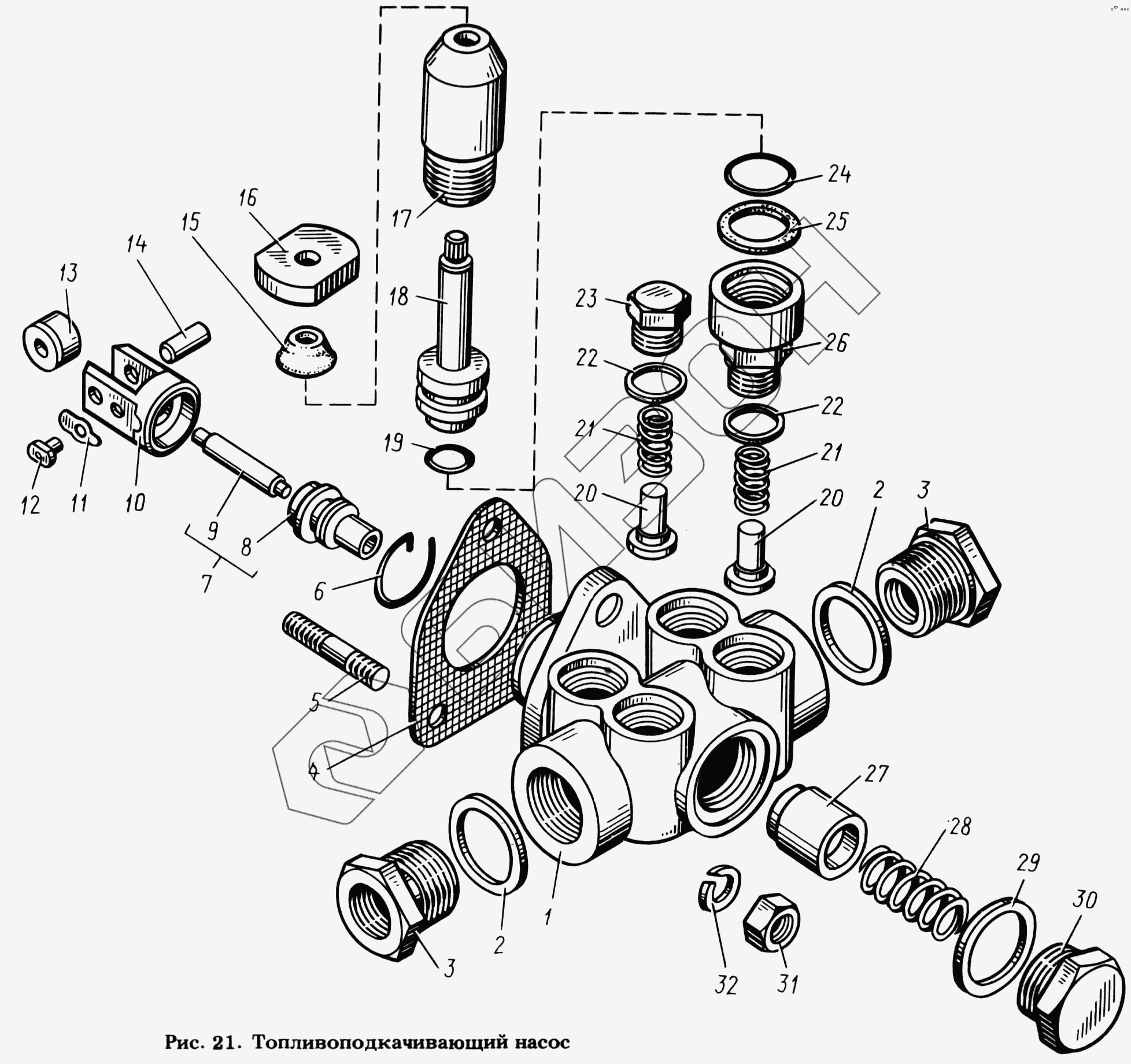

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Топливоподкачивающий насос
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1106288-В | 236-1106288-В | Насос топливоподкачивающий в сборе |
Загрузка ...
|
|
| 44.1106010 | 44.1106010 | Насос топливоподкачивающий в сборе |
Загрузка ...
|
|
| 1 | 44.1106013 | Корпус насоса |
Загрузка ...
|
|
| 2 | 312768-П | Шайба |
Загрузка ...
|
|
| 3 | 316617-П29 | Ввертыш |
Загрузка ...
|
|
| 4 | 240.1106285 | Прокладка насоса |
Загрузка ...
|
|
| 5 | 216502-П29 | Шпилька |
Загрузка ...
|
|
| 6 | 236.1106256 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 236-1106222 | Шток со втулкой |
Загрузка ...
|
|
| 8 | 236-1106223 | Втулка |
Загрузка ...
|
|
| 9 | 236-1106252-Б | Шток |
Загрузка ...
|
|
| 10 | 42.1106240 | Толкатель поршня |
Загрузка ...
|
|
| 11 | 42.1106247 | Фиксатор оси |
Загрузка ...
|
|
| 12 | 236.1106246 | Сухарь толкателя |
Загрузка ...
|
|
| 13 | 42.1106242 | Ролик толкателя |
Загрузка ...
|
|
| 14 | 42.1106244 | Ось ролика |
Загрузка ...
|
|
| 15 | 236-1106342 | Колпачок защитный |
Загрузка ...
|
|
| 16 | 236-1106314-В | Рукоятка |
Загрузка ...
|
|
| 17 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса |
Загрузка ...
|
|
| 18 | 236-1106298-Е | Поршень топливопрокачивающего насоса со штоком в сборе |
Загрузка ...
|
|
| 20 | 236-1106264 | Клапан топливоподкачивающего насоса |
Загрузка ...
|
|
| 21 | 236-1106272 | Пружина клапана |
Загрузка ...
|
|
| 22 | 852619-П | Шайба |
Загрузка ...
|
|
| 23 | 236-1106276 | Пробка клапана |
Загрузка ...
|
|
| 24 | 236-1110479 | Кольцо уплотнительное втулки вала рычага |
Загрузка ...
|
|
| 25 | 236-1106306-Б | Кольцо |
Загрузка ...
|
|
| 26 | 236-1106324-Г | Корпус цилиндра |
Загрузка ...
|
|
| 27 | 236-1106228 | Поршень топливоподкачивающего насоса |
Загрузка ...
|
|
| 28 | 236-1106232 | Пружина поршня |
Загрузка ...
|
|
| 29 | 852620-П | Шайба |
Загрузка ...
|
|
| 30 | 44.1106234 | Пробка пружины |
Загрузка ...
|
|
| 31 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 32 | 252154-П29 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
