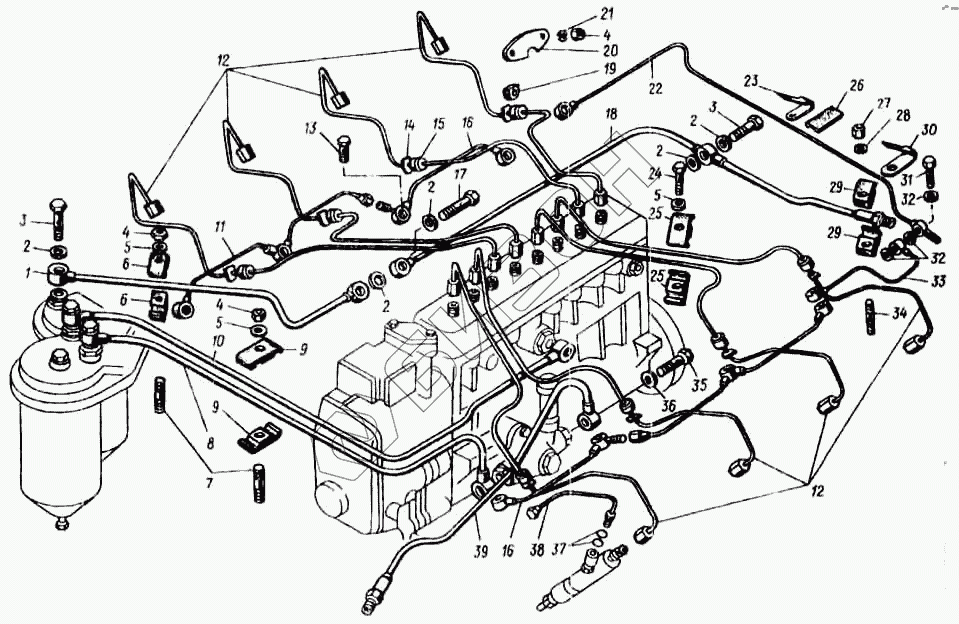

Графический каталог запасных частей к технике: ЯМЗ-8423. Топливные трубопроводы
1
2
2
2
2
2
3
3
4
4
4
5
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 842.1104384-10 | Трубка отводящая топливного фильтра |
Загрузка ...
|
|
| 2 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 3 | 310096-П29 | Болт |
Загрузка ...
|
|
| 4 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 5 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 6 | 840.1104514 | Скоба в сборе |
Загрузка ...
|
|
| 7 | 216531-П29 | Шпилька |
Загрузка ...
|
|
| 8 | 8421.1104422 | Трубка отводящая топливоподкачивающего насоса |
Загрузка ...
|
|
| 9 | 840.1104446 | Скоба крепления трубок в сборе |
Загрузка ...
|
|
| 10 | 8421.1104426 | Трубка подводящая кТНВД |
Загрузка ...
|
|
| 11 | 8423.1104373 | Трубка дренажная длинная |
Загрузка ...
|
|
| 12 | 840.1112402 | Трубка высокого давления |
Загрузка ...
|
|
| 13 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 14 | 240.1104342 | Шайба |
Загрузка ...
|
|
| 15 | 240.1104343 | Шайба |
Загрузка ...
|
|
| 16 | 8423.1104375 | Трубка топливная дренажная короткая |
Загрузка ...
|
|
| 17 | 310236-П29 | Болт |
Загрузка ...
|
|
| 18 | 842.1104382-10 | Трубка отводящая топливного насоса высокого давления |
Загрузка ...
|
|
| 19 | 240-1104344-А | Уплотнитель |
Загрузка ...
|
|
| 20 | 240-1104345-Б | Фланец |
Загрузка ...
|
|
| 21 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 8423.1104370-01 | Трубка дренажная |
Загрузка ...
|
|
| 23 | 840.1104825 | Кляммер крепления дренажной трубки |
Загрузка ...
|
|
| 24 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 25 | 840.1112528 | Скоба |
Загрузка ...
|
|
| 26 | 840.1104336 | Прокладка |
Загрузка ...
|
|
| 27 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 28 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 29 | 8423.1104440 | Колодка |
Загрузка ...
|
|
| 30 | 8423.1104825 | Кляммер |
Загрузка ...
|
|
| 31 | 310239-П29 | Болт |
Загрузка ...
|
|
| 32 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 33 | 842.1104346 | Трубка дренажная |
Загрузка ...
|
|
| 34 | 216559-П29 | Шпилька |
Загрузка ...
|
|
| 35 | 310264-П29 | Болт |
Загрузка ...
|
|
| 36 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 37 | 238-1723026 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | 840.1104361-10 | Трубка форсунки дренажная |
Загрузка ...
|
|
| 39 | 8423.1104410 | Трубка подводящая топливоподкачиваю-щего насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
