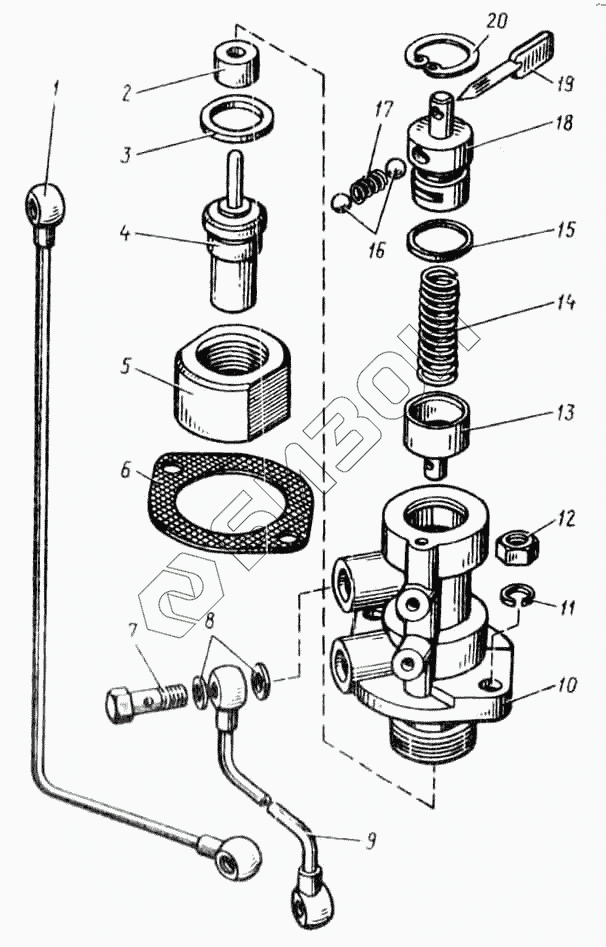

Графический каталог запасных частей к технике: ЯМЗ-8423. Включатель гидромуфты

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
8423.1319010-10 8423.1319010-10 Включатель гидромуфты в сборе
Загрузка ...
1 842.1319140 Трубка отводящая
Загрузка ...
2 8423.1319036 Прокладка уплотнительная
Загрузка ...
3 312798-П Прокладка регулировочная
Загрузка ...
4 ТС108-1306090-20 Элемент термосиловой
Загрузка ...
5 8423.1319030 Гайка
Загрузка ...
6 842.1319062 Прокладка корпуса
Загрузка ...
7 310122-П29 Болт М10х1х22
Загрузка ...
8 312482-П34 Шайба
Загрузка ...
9 842.1319120 Трубка подводящая
Загрузка ...
10 842.1319020 Корпус включателя
Загрузка ...
11 252135-П2 Шайба пружинная
Загрузка ...
12 250511-П29 Гайка
Загрузка ...
13 842.1319034 Золотник включателя
Загрузка ...
14 842.1319038 Пружина возвратная
Загрузка ...
15 25 3111 2661 Кольцо 014-020-36-1-1
Загрузка ...
16 201-1015466 Шарик фиксатора
Загрузка ...
17 842.1319053 Пружина
Загрузка ...
18 842.1319042 Пробка переключения режимов
Загрузка ...
19 841.1319046 Рычаг переключающий
Загрузка ...
20 240Н-1118034 Кольцо пружинное упорное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
