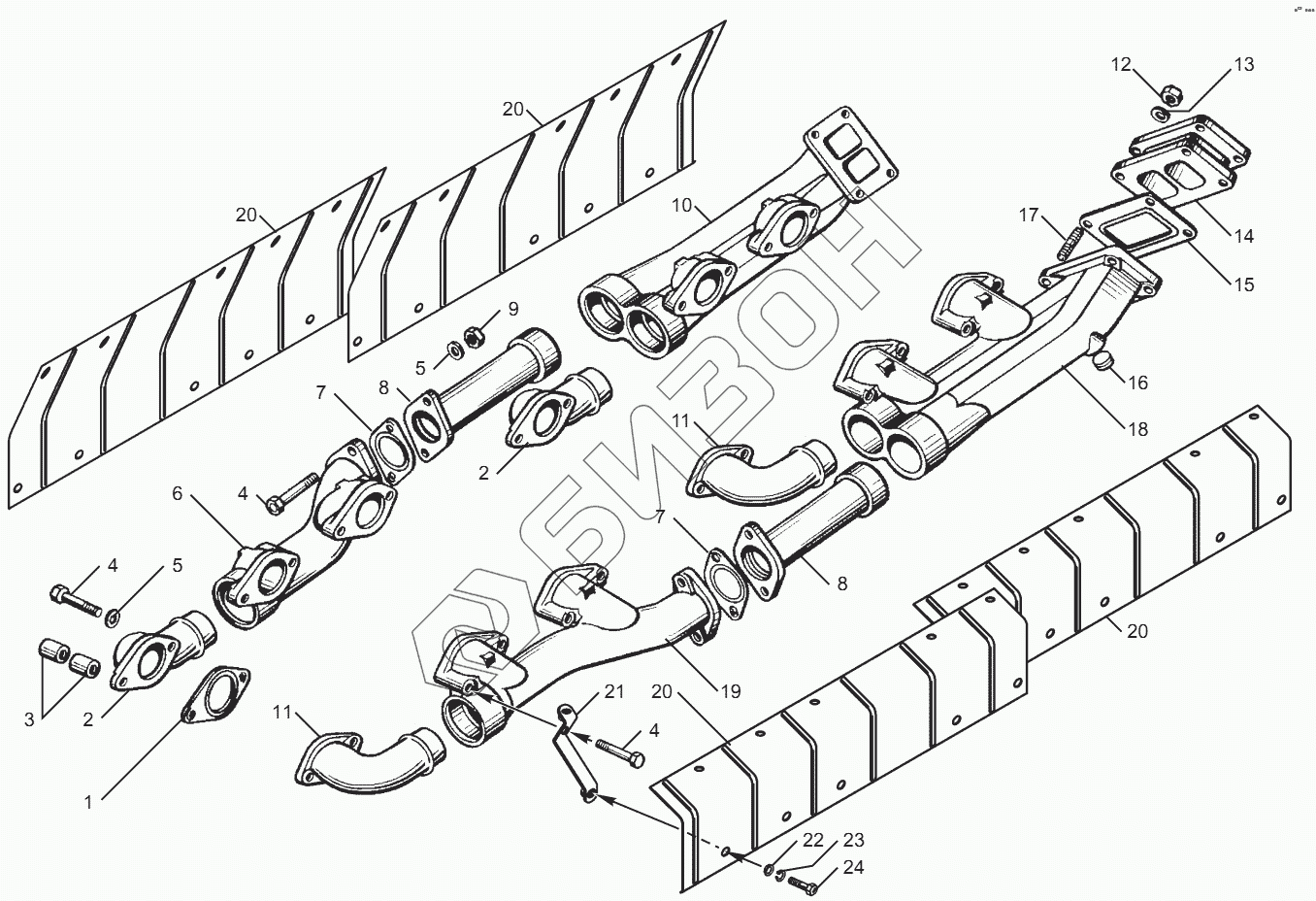

Графический каталог запасных частей к технике: ЯМЗ-850.10. Коллекторы выпускные
1
2
2
3
4
4
4
5
5
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8401.1008027 | Прокладка |
Загрузка ...
|
|
| 2 | 8401.1008131 | Патрубок коллектора правый |
Загрузка ...
|
|
| 3 | 240Н-1008510 | Втулка |
Загрузка ...
|
|
| 4 | 840.1008504 | Болт |
Загрузка ...
|
|
| 5 | 312300-П2 | Шайба |
Загрузка ...
|
|
| 6 | 8401.1008025 | Коллектор выпускной передний правый |
Загрузка ...
|
|
| 7 | 8401.1008045-10 | Прокладка патрубка |
Загрузка ...
|
|
| 8 | 8401.1008044 | Патрубок подводящий в оборе |
Загрузка ...
|
|
| 9 | 250512-П5 | Гайка |
Загрузка ...
|
|
| 10 | 8401.1008029-10 | Коллектор выпускной задний правый |
Загрузка ...
|
|
| 11 | 8401.1008132 | Патрубок коллектора левый |
Загрузка ...
|
|
| 12 | 250512-П5 | Гайка |
Загрузка ...
|
|
| 13 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 14 | 8401.1008214 | Проставка |
Загрузка ...
|
|
| 15 | 238Ф-1118158 | Прокладка корпуса турбины |
Загрузка ...
|
|
| 16 | 262520-П2 | Пробка |
Загрузка ...
|
|
| 17 | 310443-П | Шпилька М10х28 20/20 |
Загрузка ...
|
|
| 18 | 8401.1008030 | Коллектор выпускной левый задний |
Загрузка ...
|
|
| 19 | 8401.1008026 | Коллектор выпускной передний левый |
Загрузка ...
|
|
| 20 | 8502.1008232 | Экран коллектора |
Загрузка ...
|
|
| 21 | 8502.1008235 | Кронштейн экрана коллектора в сборе |
Загрузка ...
|
|
| 22 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 23 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 201456-П-29 | Болт IV18-6gх20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
