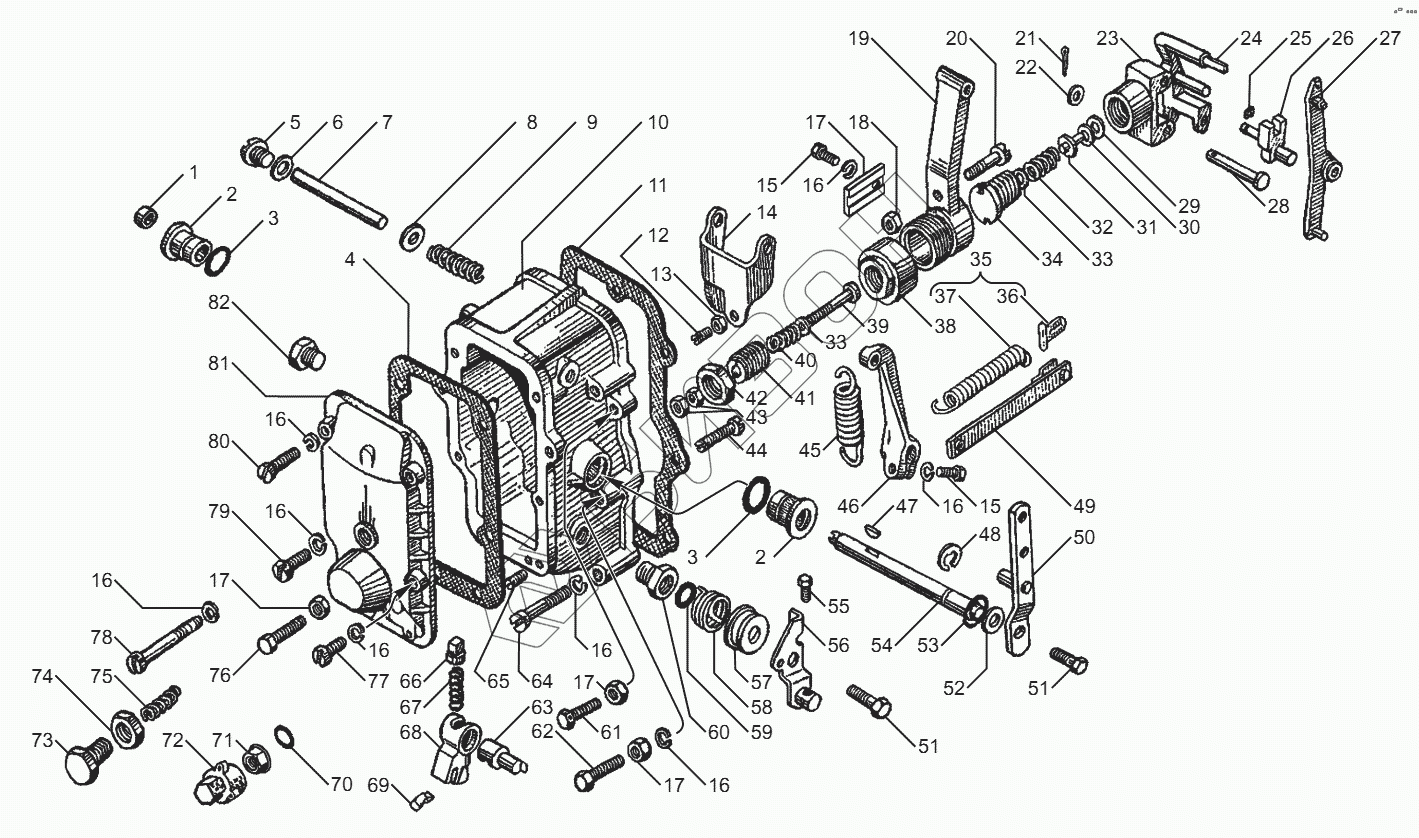

Графический каталог запасных частей к технике: ЯМЗ-850.10. Крышка регулятора частоты вращения
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
16
16
16
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313955 | Заглушка |
Загрузка ...
|
|
| 2 | 236-1110476-Б | Втулка вала рычага пружины |
Загрузка ...
|
|
| 3 | 236-1106380 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 236-1110499-А3 | Прокладка крышки смотрового люка |
Загрузка ...
|
|
| 5 | 852369 | Винт-заглушка |
Загрузка ...
|
|
| 6 | 852205 | Шайба |
Загрузка ...
|
|
| 7 | 236-1110088 | Ось рычагов |
Загрузка ...
|
|
| 8 | 312700 | Шайба |
Загрузка ...
|
|
| 9 | 236-1110089 | Пружина компенсационная |
Загрузка ...
|
|
| 10 | 60.1110129 | Крышка регулятора |
Загрузка ...
|
|
| 11 | 236-1110154-А1 | Прокладка крышки регулятора |
Загрузка ...
|
|
| 12 | 852364 | Винт |
Загрузка ...
|
|
| 13 | 250511-П15 | Гайка |
Загрузка ...
|
|
| 14 | 60.1110080 | Рычаг двуплечий |
Загрузка ...
|
|
| 15 | 1/09021/21 | Болт М6х14 |
Загрузка ...
|
|
| 16 | 1/05164/77 | Шайба |
Загрузка ...
|
|
| 17 | ПКЖ-3 | Накладка ограничительная |
Загрузка ...
|
|
| 17 | ВС301-0755 | Накладка ограничительная |
Загрузка ...
|
|
| 18 | 1/58962/11 | Гайка М6 |
Загрузка ...
|
|
| 19 | 185.11100406-01 | Рычаг регулятора |
Загрузка ...
|
|
| 20 | 852350 | Винт регулировочный |
Загрузка ...
|
|
| 21 | 1/07342/01 | Шплинт 2х15 |
Загрузка ...
|
|
| 22 | 312370-П29 | Шайба |
Загрузка ...
|
|
| 23 | 60.1110263-20 | Втулка корректора |
Загрузка ...
|
|
| 24 | 60.1110266 | Рычаг корректора со штифтом в сборе |
Загрузка ...
|
|
| 25 | 320-88967 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 26 | 60.1110223-02 | Кулиса корректора |
Загрузка ...
|
|
| 27 | 60.1110441-01 | Рычаг рейки |
Загрузка ...
|
|
| 28 | 852780 | Палец |
Загрузка ...
|
|
| 29 | 236-1110140 | Шайба регулировочная |
Загрузка ...
|
|
| 30 | 236-1110141 | Шайба регулировочная |
Загрузка ...
|
|
| 31 | 60.1110264 | Упор пружины |
Загрузка ...
|
|
| 32 | 33.1110414 | Пружина корректора |
Загрузка ...
|
|
| 32 | 423.1110414 | Пружина корректора |
Загрузка ...
|
|
| 33 | 312652-П15 | Шайба регулировочная |
Загрузка ...
|
|
| 34 | 852881-П | Пробка |
Загрузка ...
|
|
| 35 | 60.1110438 | Пружина рычага рейки с зацепом в сборе |
Загрузка ...
|
|
| 36 | 60.1110449 | Зацеп пружины с планкой и щитком |
Загрузка ...
|
|
| 37 | 60.1110448 | Пружина рычага рейки |
Загрузка ...
|
|
| 38 | 852503 | Гайка |
Загрузка ...
|
|
| 39 | 423.1110412 | Корректор |
Загрузка ...
|
|
| 40 | 92.1110414-10 | Пружина корректора |
Загрузка ...
|
|
| 41 | 240Б-1110416 | Корпус пружины корректора |
Загрузка ...
|
|
| 42 | 870519 | Гайка М18х1 |
Загрузка ...
|
|
| 43 | 320.88333 | Гайка М5 |
Загрузка ...
|
|
| 44 | 852372 | Винт |
Загрузка ...
|
|
| 45 | 90.1110462-10 | Пружина регулятора |
Загрузка ...
|
|
| 46 | 60.1110466 | Рычаг пружины |
Загрузка ...
|
|
| 47 | 314003-П | Шпонка сегментная |
Загрузка ...
|
|
| 48 | 236-1110471 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 49 | 423.1110454-01 | Тяга рейки в сборе |
Загрузка ...
|
|
| 50 | 236-1110151 | Рычаг управления регулятором |
Загрузка ...
|
|
| 51 | 1/09022/21 | Болт М6х16 |
Загрузка ...
|
|
| 52 | 312347-П29 | Шайба |
Загрузка ...
|
|
| 53 | 236-1110482 | Кольцо уплотнительное |
Загрузка ...
|
|
| 54 | 902.1110467-10 | Вал рычага пружины |
Загрузка ...
|
|
| 55 | 320.21014 | Болт |
Загрузка ...
|
|
| 56 | 185.1110380 | Рычаг останова с поводком |
Загрузка ...
|
|
| 57 | 236-1110398 | Крышка возвратной пружины |
Загрузка ...
|
|
| 58 | 236-1110396 | Пружина скобы кулисы возвратная |
Загрузка ...
|
|
| 59 | 236-1110394 | Кольцо уплотнительное в сборе |
Загрузка ...
|
|
| 60 | 236-1110134-Б | Ввертыш оси кулисы |
Загрузка ...
|
|
| 61 | 852020 | Болт регулировочный |
Загрузка ...
|
|
| 62 | 852018-П29 | Болт регулировочный |
Загрузка ...
|
|
| 63 | 236-1110136-Б | Ось кулисы |
Загрузка ...
|
|
| 64 | 852381-П29 | Винт крепления крышки регулятора |
Загрузка ...
|
|
| 65 | 175.1110200 | Винт регулировочный |
Загрузка ...
|
|
| 65 | 185.1110200 | Винт регулировочный |
Загрузка ...
|
|
| 66 | 236-1110372-Б | Фиксатор кулисы |
Загрузка ...
|
|
| 67 | 175.1110227 | Пружина фиксатора |
Загрузка ...
|
|
| 68 | 60.1110132 | Кулиса |
Загрузка ...
|
|
| 69 | 60.1110220-02 | Ползун кулисы |
Загрузка ...
|
|
| 70 | 2531112013 | Кольцо 005-008-19-2-1 |
Загрузка ...
|
|
| 71 | 2101-3703116-01 | Гайка крепления аккумуляторной батареи |
Загрузка ...
|
|
| 72 | 852920 | Гайка колпачковая |
Загрузка ...
|
|
| 73 | 311511 | Гайка |
Загрузка ...
|
|
| 74 | 807.1110492-10 | Корпус буферной пружины |
Загрузка ...
|
|
| 75 | 236-1110490 | Пружина буферная |
Загрузка ...
|
|
| 76 | 852003 | Болт регулировочный |
Загрузка ...
|
|
| 77 | 310611-П29 | Винт |
Загрузка ...
|
|
| 78 | 310612-П29 | Винт |
Загрузка ...
|
|
| 79 | 310600-П29 | Винт |
Загрузка ...
|
|
| 80 | 852380-П29 | Винт крепления крышки люка |
Загрузка ...
|
|
| 81 | 805.1110498-10 | Крышка смотрового люка |
Загрузка ...
|
|
| 82 | 852880-П29 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
