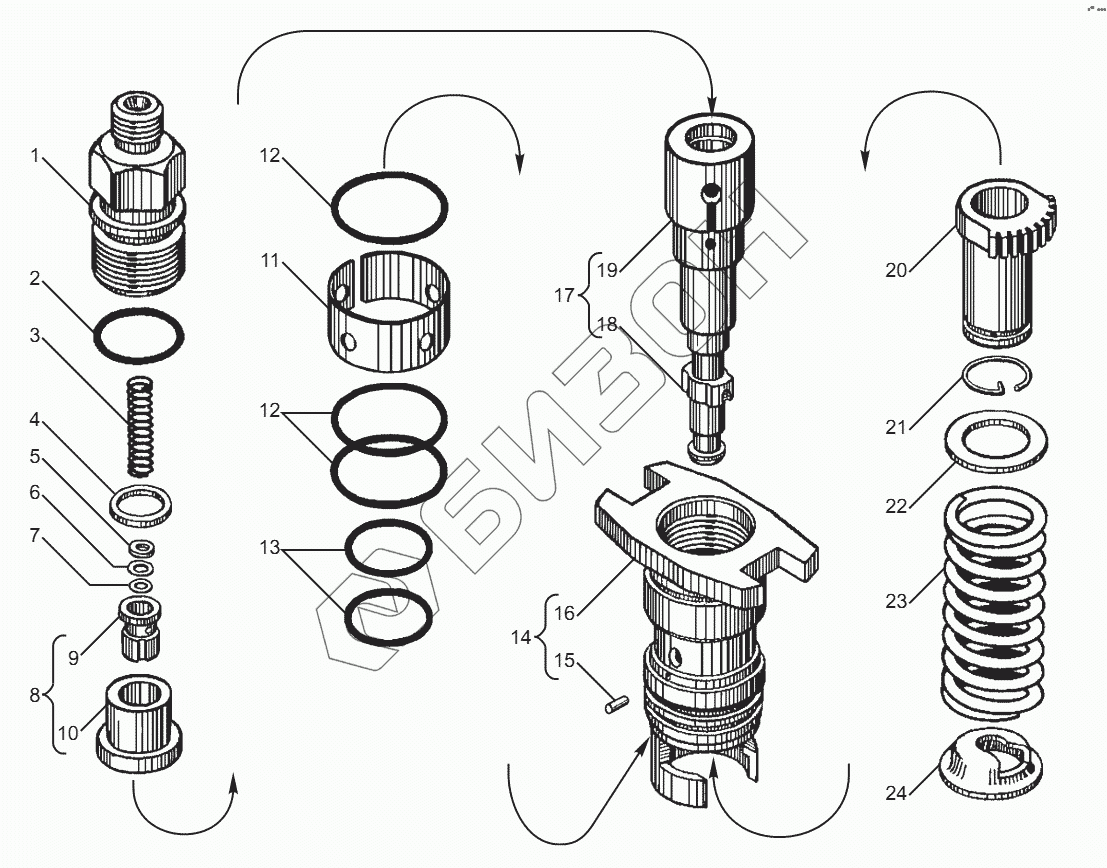

Графический каталог запасных частей к технике: ЯМЗ-850.10. Секция топливного насоса высокого давления
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17.1111130-22 | 17.1111130-22 | Секция топливного насоса в сборе |
Загрузка ...
|
|
| 1 | 17.1111256 | Штуцер топливный высокого давления |
Загрузка ...
|
|
| 2 | 175.1111166 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | 33.1112342 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 42.1111228-01 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 4 | 42.1111257 | Прокладка уплотнительная |
Загрузка ...
|
|
| 5 | 42.1111237 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | 42.1111239 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 42.1111230 | Упор пружины клапана |
Загрузка ...
|
|
| 8 | 421.1111220 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 9 | 421.1111224 | Клапан нагнетательный |
Загрузка ...
|
|
| 10 | 42.1111226 | Седло клапана |
Загрузка ...
|
|
| 11 | 17.1111167-03 | Экран |
Загрузка ...
|
|
| 12 | 175.1111165 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 175.1111164 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 177.1111132 | Корпус секции в сборе со штифтом |
Загрузка ...
|
|
| 15 | 177.1111139 | Штифт 2.5x5.5 |
Загрузка ...
|
|
| 16 | 17.1111133-10 | Корпус секции |
Загрузка ...
|
|
| 17 | 17.1111150 | Пара плунжерная |
Загрузка ...
|
|
| 18 | 176.1111154 | Плунжер |
Загрузка ...
|
|
| 19 | 17.1111158 | Втулка плунжера |
Загрузка ...
|
|
| 20 | 17.1111174-04 | Втулка поворотная |
Загрузка ...
|
|
| 21 | 42.1111176 | Кольцо пружинное |
Загрузка ...
|
|
| 22 | 42.1111134 | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 23 | 17.1111138 | Пружина толкателя |
Загрузка ...
|
|
| 24 | 42.1111135 | Тарелка пружины толкателя нижняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
