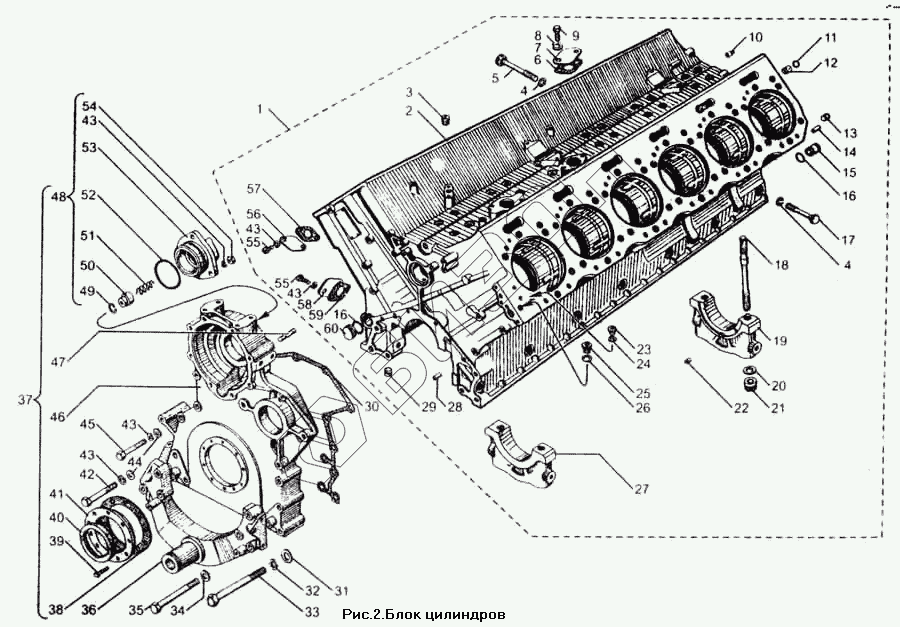

Графический каталог запасных частей к технике: ЯМЗ-850. Блок цилиндров
1
2
4
4
5
6
7
8
9
10
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
39
40
41
42
43
43
43
43
43
44
45
46
47
48
49
50
51
53
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 316610-П29 | 316610-П29 | Ввертыш |
Загрузка ...
|
|
| 316601-П29 | 316601-П29 | Ввертыш |
Загрузка ...
|
|
| 850.1002297 | 850.1002297 | Ввертыш крышки |
Загрузка ...
|
|
| 316621-П29 | 316621-П29 | Ввертыш |
Загрузка ...
|
|
| 1 | 840.1002012-31 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 2 | 840.1002015-31 | Блок цилиндров |
Загрузка ...
|
|
| 4 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 5 | 840.1005186 | Болт стяжной длинный |
Загрузка ...
|
|
| 6 | 840.1009143 | Прокладка маслоналивного патрубка |
Загрузка ...
|
|
| 7 | 850.1002448 | Заглушка отверстия под маслоналивную горловину |
Загрузка ...
|
|
| 8 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 10 | 840.1002075 | Штифт установочный |
Загрузка ...
|
|
| 12 | 840.1003037 | Втулка |
Загрузка ...
|
|
| 13 | 840.1003442 | Втулка установочная |
Загрузка ...
|
|
| 14 | 313439-П | Штифт |
Загрузка ...
|
|
| 15 | 7511.1003436 | Заглушка |
Загрузка ...
|
|
| 17 | 840.1005187 | Болт стяжной короткий |
Загрузка ...
|
|
| 18 | 840.1005167 | Шпилька крепления крышки подшипника |
Загрузка ...
|
|
| 19 | 840.1005152-10 | Крышка заднего подшипника |
Загрузка ...
|
|
| 20 | 312692-П | Шайба |
Загрузка ...
|
|
| 21 | 311906-П | Гайка |
Загрузка ...
|
|
| 22 | 840.1005169 | Штифт крышки |
Загрузка ...
|
|
| 23 | 316106-П29 | Пробка |
Загрузка ...
|
|
| 24 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 25 | 316185-П2 | Пробка |
Загрузка ...
|
|
| 26 | 312768-П | Шайба |
Загрузка ...
|
|
| 27 | 840.1005140 | Крышка переднего подшипника |
Загрузка ...
|
|
| 28 | 258670-П2 | Штифт крышки блока |
Загрузка ...
|
|
| 29 | 262518-П2 | Пробка |
Загрузка ...
|
|
| 30 | 850.1002265 | Прокладка крышки |
Загрузка ...
|
|
| 31 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 32 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 33 | 200407-П29 | Болт |
Загрузка ...
|
|
| 34 | 252016-П29 | Шайба |
Загрузка ...
|
|
| 36 | 850.1001017 | Кронштейн передней опоры |
Загрузка ...
|
|
| 37 | 850.1002260 | Крышка блока передняя в сборе |
Загрузка ...
|
|
| 38 | 850.1002292 | Прокладка корпуса |
Загрузка ...
|
|
| 39 | 201417-П2 | Болт |
Загрузка ...
|
|
| 40 | 840.1005034 | Манжета передняя в сборе |
Загрузка ...
|
|
| 41 | 850.1002290 | Корпус манжеты |
Загрузка ...
|
|
| 42 | 200466-П29 | Болт |
Загрузка ...
|
|
| 43 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 44 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 45 | 200463-П29 | Болт |
Загрузка ...
|
|
| 46 | 850.1002264 | Крышка блока передняя |
Загрузка ...
|
|
| 47 | 216459-П29 | Шпилька |
Загрузка ...
|
|
| 48 | 850.1308675 | Корпус заднего подшипника в сборе |
Загрузка ...
|
|
| 49 | 841.1318097 | Кольцо запорное |
Загрузка ...
|
|
| 50 | 841.1318098 | Уплотнитель подвода масла |
Загрузка ...
|
|
| 51 | 841.1318100 | Пружина уплотнителя |
Загрузка ...
|
|
| 53 | 850.1308676 | Корпус заднего подшипника |
Загрузка ...
|
|
| 54 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 55 | 201676-П29 | Болт |
Загрузка ...
|
|
| 56 | 840.1002404 | Заглушка водяной полости |
Загрузка ...
|
|
| 57 | 840.1002406 | Прокладка |
Загрузка ...
|
|
| 58 | 850.1002404 | Заглушка водяной полости |
Загрузка ...
|
|
| 59 | 840.1303024 | Прокладка патрубка |
Загрузка ...
|
|
| 60 | 840.1002025 | Заглушка масляного канала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
