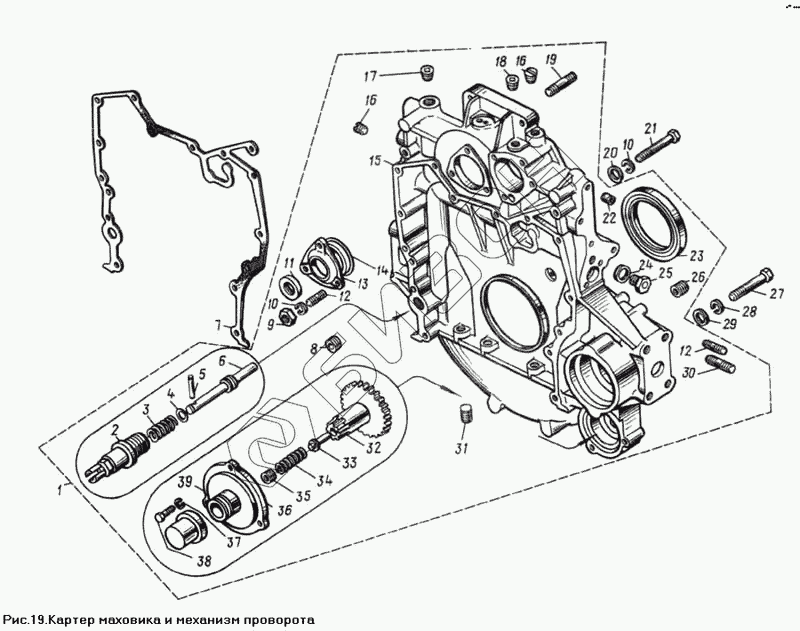

Графический каталог запасных частей к технике: ЯМЗ-850. Картер маховика и механизм проворота
840.1002310-60
2
3
4
5
6
7
8
9
10
10
11
12
12
13
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1002310-60 | 840.1002310-60 | Картер маховика в сборе |
Загрузка ...
|
|
| 2 | 840.1005444 | Корпус фиксатора |
Загрузка ...
|
|
| 3 | 840.1005446 | Пружина фиксатора |
Загрузка ...
|
|
| 4 | 238Н-1722063 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | 313412-П29 | Штифт |
Загрузка ...
|
|
| 6 | 840.1005442 | Фиксатор маховика |
Загрузка ...
|
|
| 7 | 840.1002314 | Прокладка картера |
Загрузка ...
|
|
| 8 | 840.1002339 | Вставка картера |
Загрузка ...
|
|
| 9 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 10 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 11 | 840.1029438 | Манжета в сборе |
Загрузка ...
|
|
| 12 | 216459-П29 | Шпилька |
Загрузка ...
|
|
| 13 | 840.1029172 | Корпус переднего подшипника |
Загрузка ...
|
|
| 15 | 840.1002312-60 | Картер маховика |
Загрузка ...
|
|
| 17 | 316139-П2 | Пробка К1/2dm |
Загрузка ...
|
|
| 18 | 316135-П | Пробка |
Загрузка ...
|
|
| 19 | 216564-П29 | Шпилька |
Загрузка ...
|
|
| 20 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 21 | 200466-П29 | Болт |
Загрузка ...
|
|
| 22 | 316601-П29 | Ввертыш |
Загрузка ...
|
|
| 23 | 840.1005160 | Манжета задняя в сборе |
Загрузка ...
|
|
| 24 | 312768-П | Шайба |
Загрузка ...
|
|
| 25 | 316615-П29 | Ввертыш |
Загрузка ...
|
|
| 26 | 316610-П29 | Ввертыш |
Загрузка ...
|
|
| 27 | 200404-П29 | Болт |
Загрузка ...
|
|
| 28 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 30 | 216626-П29 | Шпилька |
Загрузка ...
|
|
| 31 | 316600-П29 | Ввертыш |
Загрузка ...
|
|
| 32 | 840.1005678 | Шестерня механизма поворота |
Загрузка ...
|
|
| 33 | 240-1005683 | Упор |
Загрузка ...
|
|
| 34 | 240-1005681 | Пружина |
Загрузка ...
|
|
| 35 | 316139-П2 | Пробка К1/2dm |
Загрузка ...
|
|
| 36 | 840.1005676 | Корпус |
Загрузка ...
|
|
| 37 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 38 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 39 | 840.1005688 | Колпачок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
