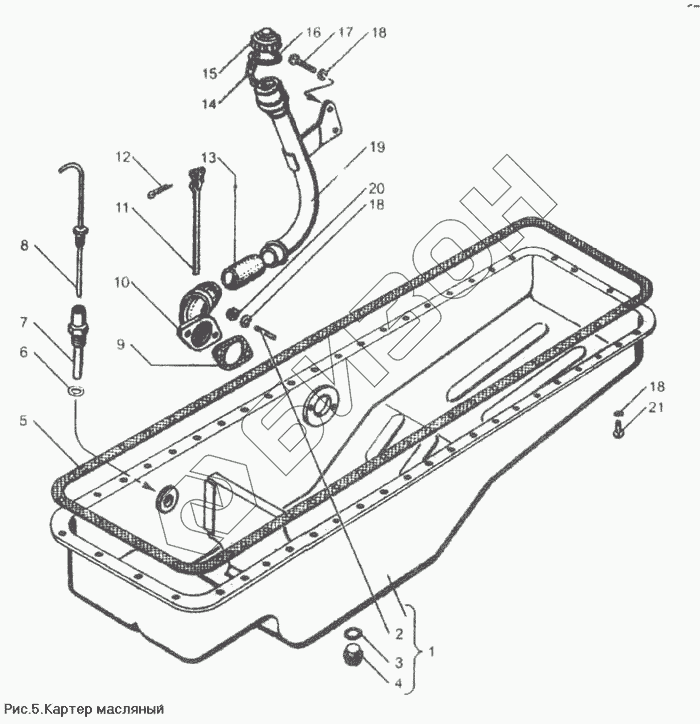

Графический каталог запасных частей к технике: ЯМЗ-850. Картер масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 850.1009010 | Картер масляный в сборе |
Загрузка ...
|
|
| 2 | 216526-П29 | Шпилька |
Загрузка ...
|
|
| 3 | 201-1009042-Б | Прокладка сливной пробки |
Загрузка ...
|
|
| 4 | 316180-П2 | Пробка сливная |
Загрузка ...
|
|
| 5 | 850.1009072 | Прокладка |
Загрузка ...
|
|
| 6 | 312367-П | Шайба |
Загрузка ...
|
|
| 7 | 850.1009059 | Трубка направляющая указателя в сборе |
Загрузка ...
|
|
| 8 | 850.1009050 | Указатель уровня масла с уплотнителем в сборе |
Загрузка ...
|
|
| 9 | 841.1002513 | Прокладка патрубка |
Загрузка ...
|
|
| 10 | 850.1009133 | Труба маслозаливная нижняя, в сборе |
Загрузка ...
|
|
| 11 | 316202-П | Хомут с пряжкой |
Загрузка ...
|
|
| 12 | 297575-П29 | Шплинт |
Загрузка ...
|
|
| 13 | 850.1009166 | Рукав |
Загрузка ...
|
|
| 14 | 201-1114064-А | Цепочка крышки |
Загрузка ...
|
|
| 15 | 201-1114060-А | Крышка головки маслозаливного патрубка в сборе |
Загрузка ...
|
|
| 16 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка |
Загрузка ...
|
|
| 17 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 18 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 19 | 850.1009132 | Труба маслозаливная верхняя в сборе |
Загрузка ...
|
|
| 20 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 21 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
