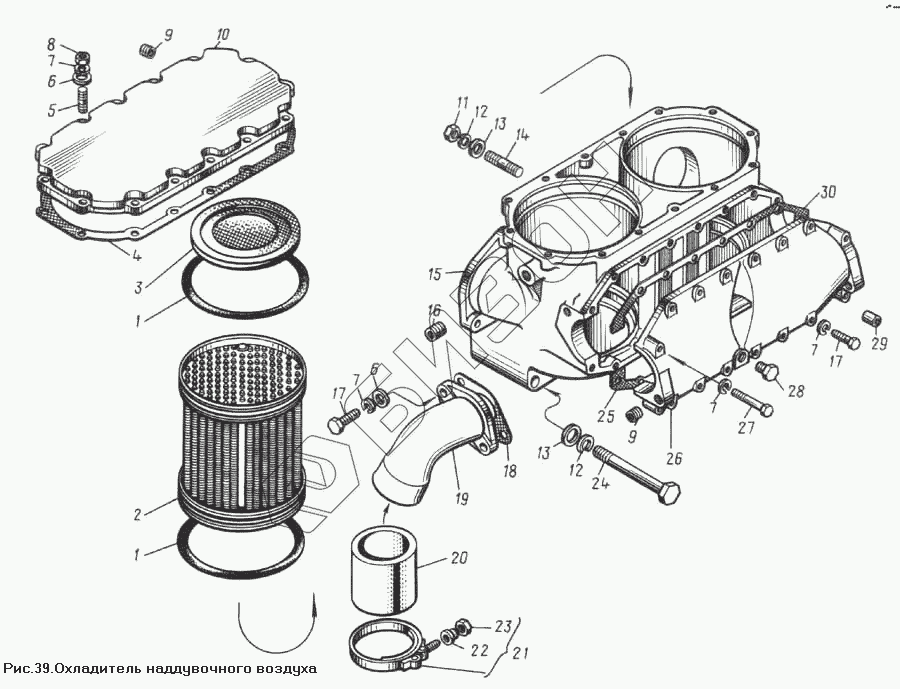

Графический каталог запасных частей к технике: ЯМЗ-850. Охладитель наддувочного воздуха
2
3
4
5
6
6
7
7
7
7
8
9
9
10
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 850.1170208 | 850.1170208 | Корпус охладителя в сборе |
Загрузка ...
|
|
| 8401.1115322 | 8401.1115322 | Втулка патрубка |
Загрузка ...
|
|
| 8401.1115310 | 8401.1115310 | Патрубок подводящий |
Загрузка ...
|
|
| 850.1170200 | 850.1170200 | Охладитель надувочного воздуха в сборе |
Загрузка ...
|
|
| 850.1170270 | 850.1170270 | Крышка охладителя в сборе |
Загрузка ...
|
|
| 2 | 8401.1170220-01 | Элемент охлаждающий в сборе |
Загрузка ...
|
|
| 3 | 850.1170256-01 | Сетка защитная в сборе |
Загрузка ...
|
|
| 4 | 840.1170276 | Прокладка |
Загрузка ...
|
|
| 5 | 216533-П29 | Шпилька |
Загрузка ...
|
|
| 6 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 7 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 8 | 2505П-П29 | Гайка |
Загрузка ...
|
|
| 9 | 316608-П29 | Ввертыш |
Загрузка ...
|
|
| 10 | 850.1170272 | Крышка охладителя |
Загрузка ...
|
|
| 11 | 250515-П29 | Гайка |
Загрузка ...
|
|
| 12 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 14 | 216594-П29 | Шпилька |
Загрузка ...
|
|
| 15 | 8401.1170212-40 | Корпус охладителя |
Загрузка ...
|
|
| 16 | 316601-П29 | Ввертыш |
Загрузка ...
|
|
| 17 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 18 | 8401.1115314 | Прокладка |
Загрузка ...
|
|
| 19 | 8401.11170400 | Патрубок отводящий |
Загрузка ...
|
|
| 20 | 238Ф-1170048 | Рукав |
Загрузка ...
|
|
| 21 | 238Ф-1115138 | Хомут стяжной в сборе |
Загрузка ...
|
|
| 22 | 240Н-1115146 | Колпачок гайки |
Загрузка ...
|
|
| 23 | 250464-П29 | Гайка |
Загрузка ...
|
|
| 24 | 200411-П29 | Болт |
Загрузка ...
|
|
| 25 | 840.1170299 | Прокладка бачка нижняя |
Загрузка ...
|
|
| 26 | 850.1170294 | Бачок охладителя |
Загрузка ...
|
|
| 27 | 201470-П29 | Болт М8х60 |
Загрузка ...
|
|
| 28 | 316121-4129 | Пробка |
Загрузка ...
|
|
| 29 | 206В-1011037 | Втулка установочная |
Загрузка ...
|
|
| 30 | 8401.1170298 | Прокладка бачка верхняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
