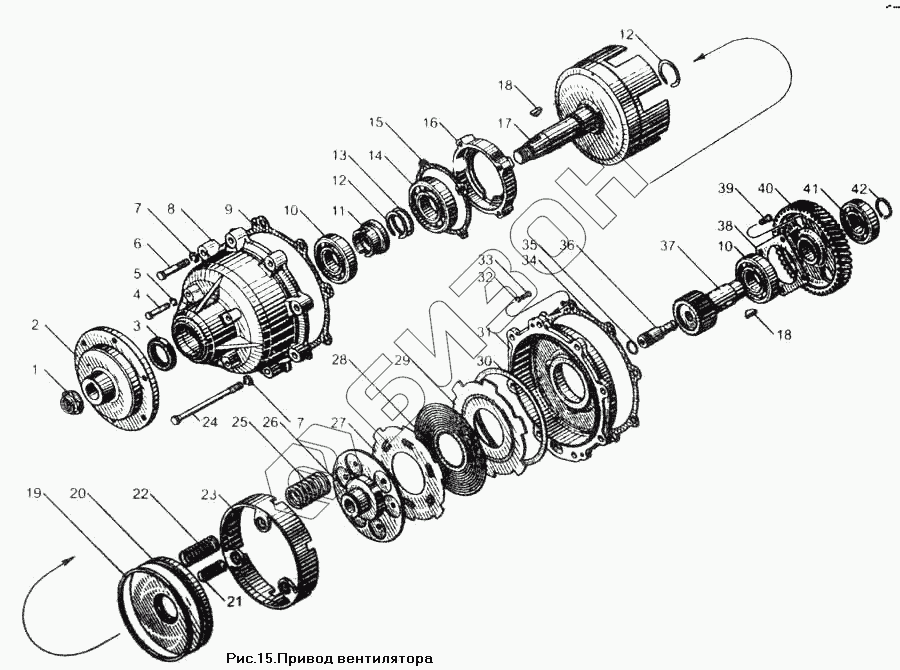

Графический каталог запасных частей к технике: ЯМЗ-850. Привод вентилятора
1
2
3
5
6
7
7
8
9
11
12
12
13
15
16
17
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 850.1308011-01 | 850.1308011-01 | Привод вентилятора в сборе |
Загрузка ...
|
|
| 850.1308780-11 | 850.1308780-11 | Дроссель |
Загрузка ...
|
|
| 1 | 311413-П29 | Гайка |
Загрузка ...
|
|
| 2 | 860.1308652 | Ступица вентилятора |
Загрузка ...
|
|
| 3 | 850.1308395 | Манжета с пружиной в сборе |
Загрузка ...
|
|
| 5 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 201687-П29 | Болт |
Загрузка ...
|
|
| 7 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 8 | 850.1308102 | Корпус привода |
Загрузка ...
|
|
| 9 | 850.1308108 | Прокладка корпуса |
Загрузка ...
|
|
| 11 | 850.1308056 | Втулка распорная |
Загрузка ...
|
|
| 12 | 850.1308089 | Кольцо В 40 |
Загрузка ...
|
|
| 13 | 850.1308642 | Кольцо упорное |
Загрузка ...
|
|
| 15 | 850.1308140 | Прокладка упорного фланца |
Загрузка ...
|
|
| 16 | 850.1308107 | Фланец упорный |
Загрузка ...
|
|
| 17 | 850.1308050-11 | Вал ведомый |
Загрузка ...
|
|
| 20 | 850.1308606 | Поршень |
Загрузка ...
|
|
| 21 | 850.1308620 | Пружина |
Загрузка ...
|
|
| 22 | 850.1308635 | Пружина |
Загрузка ...
|
|
| 23 | 850.1308634 | Упор поршня |
Загрузка ...
|
|
| 24 | 200471-П29 | Болт |
Загрузка ...
|
|
| 25 | 850-1308618 | Пружина |
Загрузка ...
|
|
| 26 | 850.1308616-11 | Обойма нажимная |
Загрузка ...
|
|
| 27 | 850.1308632 | Диск ведомый |
Загрузка ...
|
|
| 28 | 850.1308630 | Диск ведущий |
Загрузка ...
|
|
| 29 | 850.1308670 | Диск опорный |
Загрузка ...
|
|
| 30 | 850.1308678 | Кольцов В 160 |
Загрузка ...
|
|
| 31 | 850.1308672 | Корпус переднего подшипника |
Загрузка ...
|
|
| 32 | 220105-П29 | Винт |
Загрузка ...
|
|
| 33 | 252154-П2 | Шайба пружинная |
Загрузка ...
|
|
| 34 | 850.1308674 | Прокладка корпуса переднего подшипника |
Загрузка ...
|
|
| 35 | 240Н-1118106 | Кольцо уплотнительное ротора |
Загрузка ...
|
|
| 36 | 850.1308651-11 | Втулка |
Загрузка ...
|
|
| 37 | 850.1308690 | Вал ведущий |
Загрузка ...
|
|
| 38 | 850.1308658 | Фланец подшипника |
Загрузка ...
|
|
| 39 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 40 | 850.1308104 | Шестерня привода вентилятора |
Загрузка ...
|
|
| 42 | 240-1005089-А | Кольцо упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
