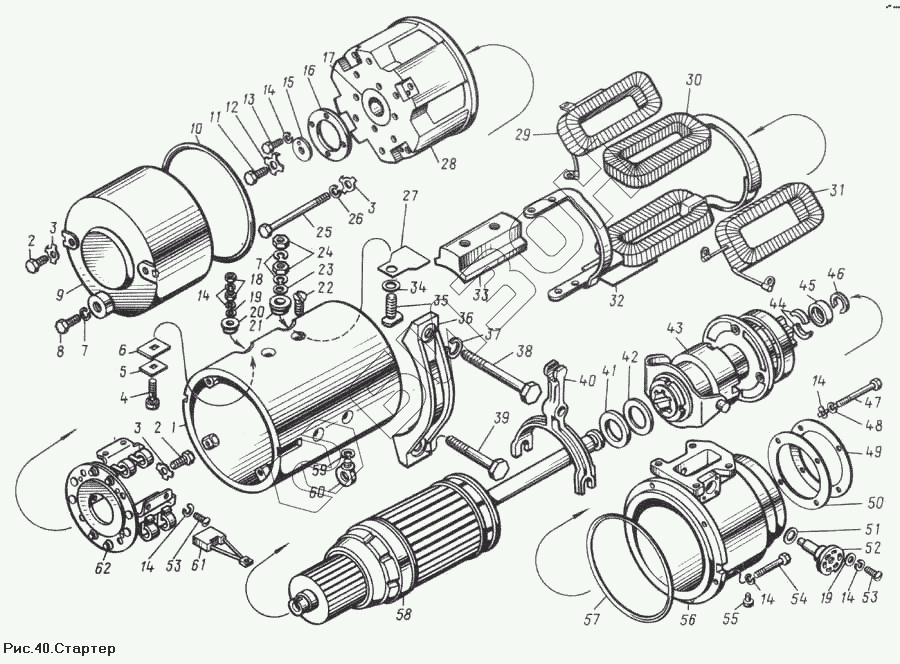

Графический каталог запасных частей к технике: ЯМЗ-850. Стартер
1
3
3
3
4
5
6
7
7
17
18
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 16.3708300 | 16.3708300 | Крышка со стороны коллектора в сборе |
Загрузка ...
|
|
| 16.3708100-10 | 16.3708100-10 | Корпус в сборе |
Загрузка ...
|
|
| 16.3708400 | 16.3708400 | Крышка со стороны привода в сборе |
Загрузка ...
|
|
| 1 | 16.3708120-10 | Корпус |
Загрузка ...
|
|
| 3 | 15.3708007 | Шайба стопорная |
Загрузка ...
|
|
| 4 | 16.3708104-10 | Болт |
Загрузка ...
|
|
| 5 | 16.3708107-10 | Прокладка |
Загрузка ...
|
|
| 6 | 16.3708103-10 | Изоляция |
Загрузка ...
|
|
| 7 | 7Х-4289 | Шайба пружинная |
Загрузка ...
|
|
| 17 | 80205 | Подшипник |
Загрузка ...
|
|
| 18 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 20 | 16.3708105-10 | Втулка |
Загрузка ...
|
|
| 21 | СТ25-3708071-Т | Втулка изоляционная |
Загрузка ...
|
|
| 22 | Х1-11-58-Т | Винт полюса |
Загрузка ...
|
|
| 23 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 25 | 16.3708011 | Болт стяжной |
Загрузка ...
|
|
| 26 | МХ-0246 | Шайба |
Загрузка ...
|
|
| 27 | 16.3708102 | Изоляция |
Загрузка ...
|
|
| 28 | 16.3708301 | Крышка со стороны коллектора |
Загрузка ...
|
|
| 29 | 16.3708160-10 | Катушка шунтовая 1 |
Загрузка ...
|
|
| 30 | 16.3708130-10 | Катушки сериесные |
Загрузка ...
|
|
| 31 | 16.3708170-10 | Катушка шунтовая 2 |
Загрузка ...
|
|
| 32 | 16.3708108-10 | Изоляция |
Загрузка ...
|
|
| 33 | 16.3708101 | Полюс |
Загрузка ...
|
|
| 34 | МХ-0037-Т | Шайба изоляционная |
Загрузка ...
|
|
| 35 | СТ25-3708104-Т | Болт выводной |
Загрузка ...
|
|
| 36 | 240-3708721 | Скоба крепления стартера |
Загрузка ...
|
|
| 37 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 200853-П29 | Болт М14х120 |
Загрузка ...
|
|
| 40 | 16.3708401 | Рычаг |
Загрузка ...
|
|
| 41 | 16.3708006 | Чашка опорная |
Загрузка ...
|
|
| 42 | 16.3708007 | Шайба |
Загрузка ...
|
|
| 43 | 16.3708600 | Привод |
Загрузка ...
|
|
| 44 | 16.3708009 | Сухарь |
Загрузка ...
|
|
| 45 | 16.3708008 | Чашка |
Загрузка ...
|
|
| 46 | 16.3708014 | Кольцо |
Загрузка ...
|
|
| 47 | 58.016 | Болт |
Загрузка ...
|
|
| 48 | МХ-1032 | Шайба |
Загрузка ...
|
|
| 49 | 16.3708403 | Шайба |
Загрузка ...
|
|
| 50 | 16.3708404 | Шайба |
Загрузка ...
|
|
| 51 | 16.3708406 | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | СТ142-3708070 | Ось рычага |
Загрузка ...
|
|
| 54 | 88.016 | Винт |
Загрузка ...
|
|
| 55 | СТ142.3708267 | Пробка |
Загрузка ...
|
|
| 56 | 16.3708402 | Крышка со 1 стороны привода |
Загрузка ...
|
|
| 57 | 16.3708003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 58 | 16.3708200-01 | Якорь |
Загрузка ...
|
|
| 59 | МХ-0142 | Шайба |
Загрузка ...
|
|
| 60 | 16.3708013 | Рым-болт |
Загрузка ...
|
|
| 61 | 16.3708050 | Щетка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
