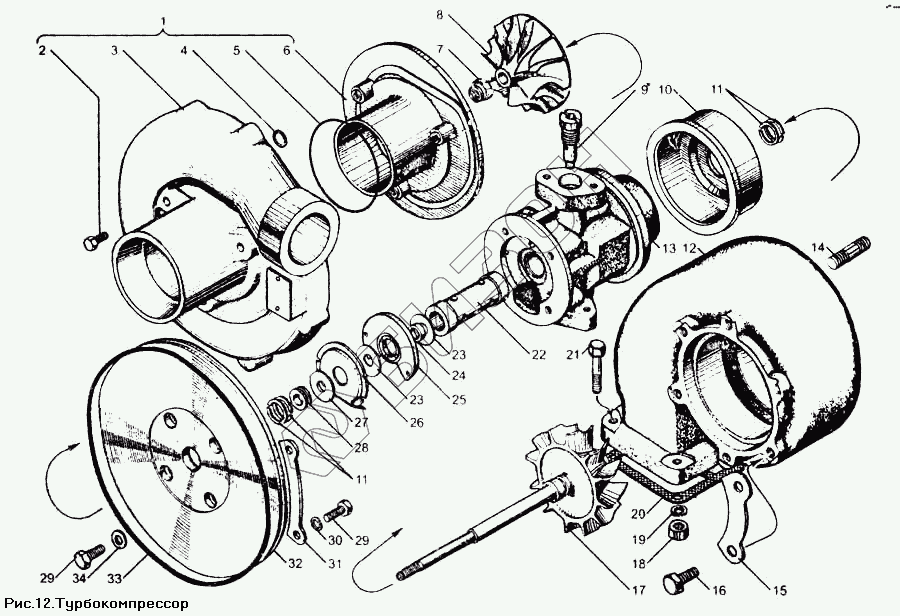

Графический каталог запасных частей к технике: ЯМЗ-850. Турбокомпрессор
1
2
3
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.1118010-08 | 12.1118010-08 | Турбокомпрессор правый в сборе |
Загрузка ...
|
|
| 12.1118010-09 | 12.1118010-09 | Турбокомпрессор левый в сборе |
Загрузка ...
|
|
| 258364-П | 258364-П | Штифт 3х18 |
Загрузка ...
|
|
| 1 | 12.1118130 | Корпус компрессора в сборе |
Загрузка ...
|
|
| 2 | 201418-П29 | Болт М6х16 |
Загрузка ...
|
|
| 3 | 12.1118134 | Корпус компрессора |
Загрузка ...
|
|
| 5 | 240Н-1118282 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 12.1118133 | Вставка корпуса компрессора |
Загрузка ...
|
|
| 7 | 12.1118120 | Гайка |
Загрузка ...
|
|
| 8 | 12.1116110-01 | Колесо компрессора |
Загрузка ...
|
|
| 9 | 12.1118036 | Болт стопорный |
Загрузка ...
|
|
| 10 | 12.1118294 | Проставка корпуса турбины |
Загрузка ...
|
|
| 11 | 12.1118106 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 12.1118154-10 | Корпус турбины |
Загрузка ...
|
|
| 13 | 12.1118024 | Корпус подшипника |
Загрузка ...
|
|
| 14 | 310437-П | Шпилька |
Загрузка ...
|
|
| 15 | 12.1118103 | Пластина турбины |
Загрузка ...
|
|
| 16 | 12.1118104 | Болт |
Загрузка ...
|
|
| 17 | 12.1118086 | Колесо турбины с валом в сборе |
Загрузка ...
|
|
| 18 | 250512-П5 | Гайка |
Загрузка ...
|
|
| 19 | 312300-П2 | Шайба |
Загрузка ...
|
|
| 20 | 238Ф-1118158 | Прокладка корпуса турбины |
Загрузка ...
|
|
| 21 | 240Н-1008504 | Болт |
Загрузка ...
|
|
| 22 | 12.1118030 | Втулка подшипниковая |
Загрузка ...
|
|
| 23 | 12.1118270 | Шайба упорная |
Загрузка ...
|
|
| 24 | 12.1118268 | Шайба распорная |
Загрузка ...
|
|
| 25 | 12.1118272 | Фланец упорный |
Загрузка ...
|
|
| 26 | 12.1118180 | Экран маслосбрасывающий |
Загрузка ...
|
|
| 27 | 12.1118284 | Маслоотражатель |
Загрузка ...
|
|
| 28 | 12.1118283 | Втулка уплотнительных колец |
Загрузка ...
|
|
| 29 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
|
| 30 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 12.1118102 | Пластина компрессора |
Загрузка ...
|
|
| 32 | 12.1118280 | Крышка корпуса подшипников |
Загрузка ...
|
|
| 33 | 12.1118240 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34 | 252005-П2 | Шайба 8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
