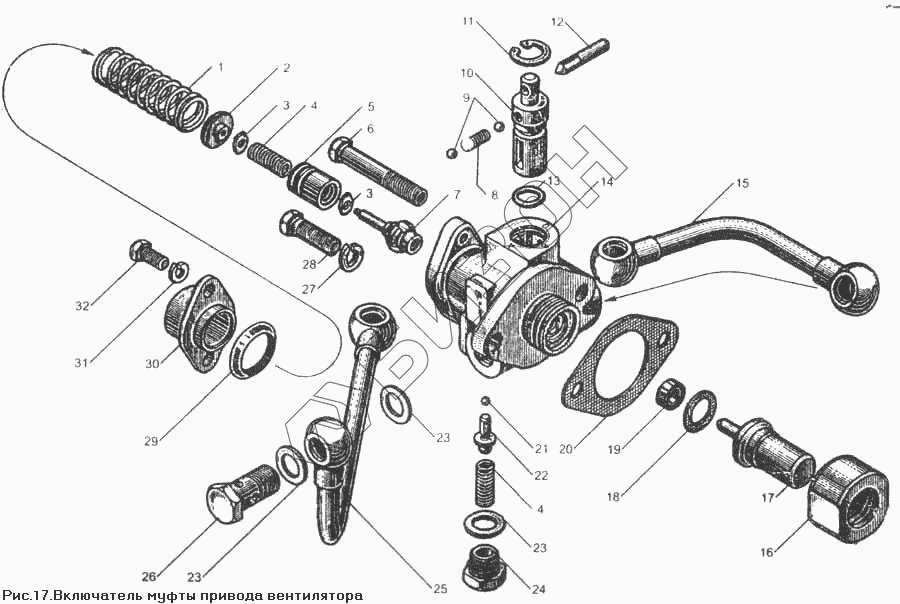

Графический каталог запасных частей к технике: ЯМЗ-850. Включатель муфты привода вентилятора
1
2
3
3
4
4
5
6
7
8
10
11
12
13
14
15
16
18
19
20
22
23
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1308702-А | 236-1308702-А | Толкатель |
Загрузка ...
|
|
| 850.1308680 | 850.1308680 | Включатель муфты привода вентилятора в сборе |
Загрузка ...
|
|
| 1 | 236-1308706 | Пружина возвратная |
Загрузка ...
|
|
| 2 | 236-1308704 | Шайба пружины |
Загрузка ...
|
|
| 3 | 236-1308700 | Шайба |
Загрузка ...
|
|
| 4 | 236-1308696 | Пружина |
Загрузка ...
|
|
| 5 | 236-1308694-А | Золотник |
Загрузка ...
|
|
| 6 | 201470-П29 | Болт М8х60 |
Загрузка ...
|
|
| 7 | 236-1308702 | Толкатель |
Загрузка ...
|
|
| 8 | 236-1308745 | Пружина фиксатора |
Загрузка ...
|
|
| 10 | 236-1308740 | Пробка крана |
Загрузка ...
|
|
| 11 | 240-1011085 | Кольцо |
Загрузка ...
|
|
| 12 | 236-1308748 | Рычаг пробки |
Загрузка ...
|
|
| 13 | 238Н-1722063 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 850.1308682 | Корпус включателя в сборе |
Загрузка ...
|
|
| 15 | 850.1308763 | Трубка отводящая |
Загрузка ...
|
|
| 16 | 8423.1319030 | Гайка |
Загрузка ...
|
|
| 18 | 312798-П | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | 8423.1319036 | Прокладка уплотнительная |
Загрузка ...
|
|
| 20 | 850.1308752 | Прокладка корпуса |
Загрузка ...
|
|
| 22 | 236-1308728 | Шток фиксатора золотника |
Загрузка ...
|
|
| 23 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 24 | 316187-П29 | Пробка |
Загрузка ...
|
|
| 25 | 850.1308754 | Трубка подводящая |
Загрузка ...
|
|
| 26 | 310096-П29 | Болт |
Загрузка ...
|
|
| 27 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 28 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 29 | 240-1005586 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | 240Б-1318234 | Крышка корпуса включателя |
Загрузка ...
|
|
| 31 | 252154-П2 | Шайба пружинная |
Загрузка ...
|
|
| 32 | 201418-П29 | Болт М6х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
