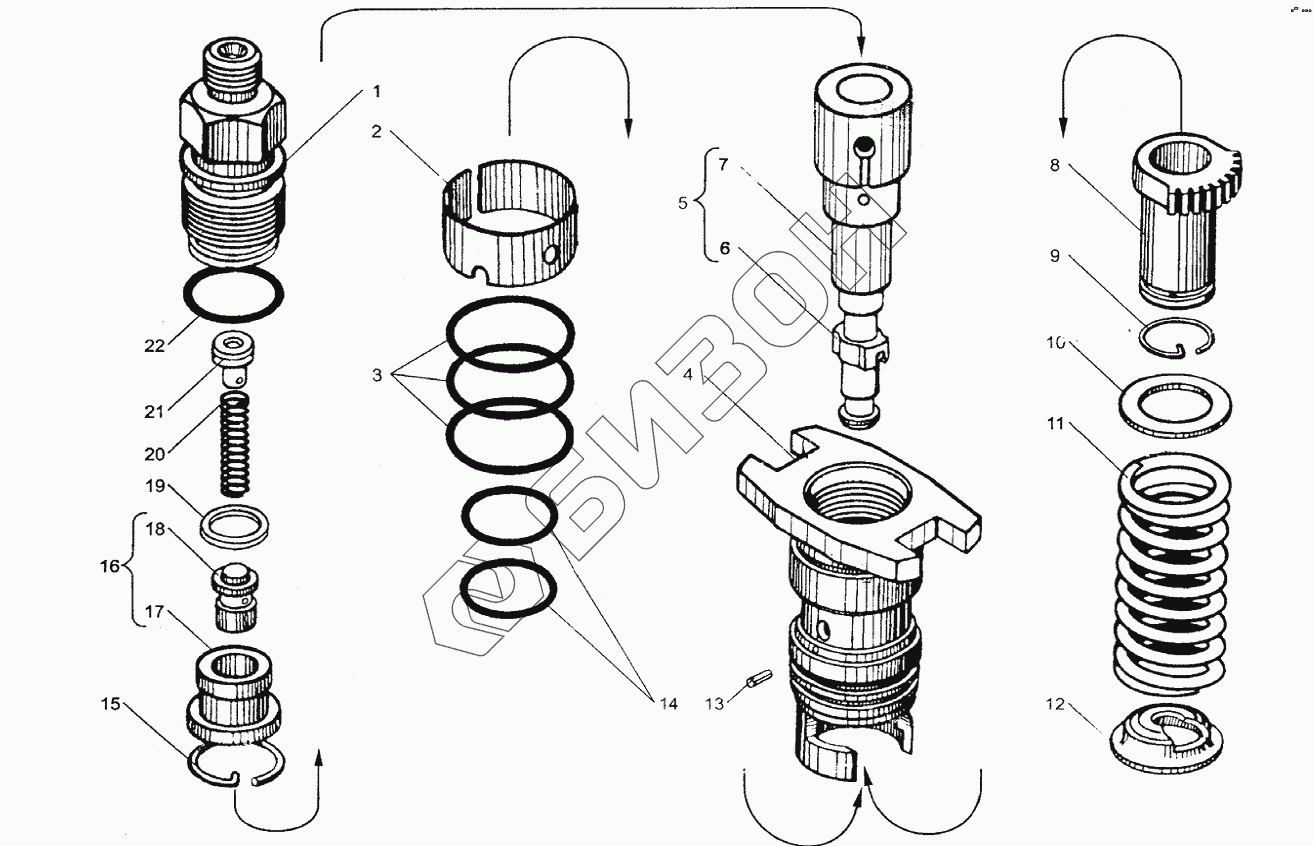

Графический каталог запасных частей к технике: ЯЗДА ТНВД-136, 179. Секция топливного насоса высокого давления
177.1111132
177.1111130
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 177.1111132 | 177.1111132 | Корпус секции в сборе со штифтом |
Загрузка ...
|
|
| 177.1111130 | 177.1111130 | Секция топливного насоса в сборе |
Загрузка ...
|
|
| 1 | 177.1111256 | Штуцер топливного насоса высокого давления |
Загрузка ...
|
|
| 2 | 177.1111167-01 | Экран |
Загрузка ...
|
|
| 3 | 25 3111 2081 | Кольцо |
Загрузка ...
|
|
| 4 | 177.1111133 | Корпус секции |
Загрузка ...
|
|
| 5 | 136.1111150 | Пара плунжерная |
Загрузка ...
|
|
| 6 | 136.1111154 | Плунжер |
Загрузка ...
|
|
| 7 | 136.1111158 | Втулка плунжера |
Загрузка ...
|
|
| 8 | 17.1111174 | Втулка поворотная |
Загрузка ...
|
|
| 9 | 42.1111176 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 42.1111134 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 11 | 17.1111138 | Пружина толкателя |
Загрузка ...
|
|
| 12 | 42.1111135 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 13 | 177.1111139 | Штифт 2,5х5,5 |
Загрузка ...
|
|
| 14 | 25 3111 2069 | Кольцо |
Загрузка ...
|
|
| 16 | 14.1111220 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 17 | 14.1111226 | Седло клапана |
Загрузка ...
|
|
| 18 | 14.1111224 | Клапан нагнетательный |
Загрузка ...
|
|
| 19 | 42.1111257 | Прокладка уплотнительная |
Загрузка ...
|
|
| 20 | 14.1111228 | Пружина клапана |
Загрузка ...
|
|
| 21 | 177.1111234 | Упор пружины клапана |
Загрузка ...
|
|
| 22 | 25 3111 3073 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
