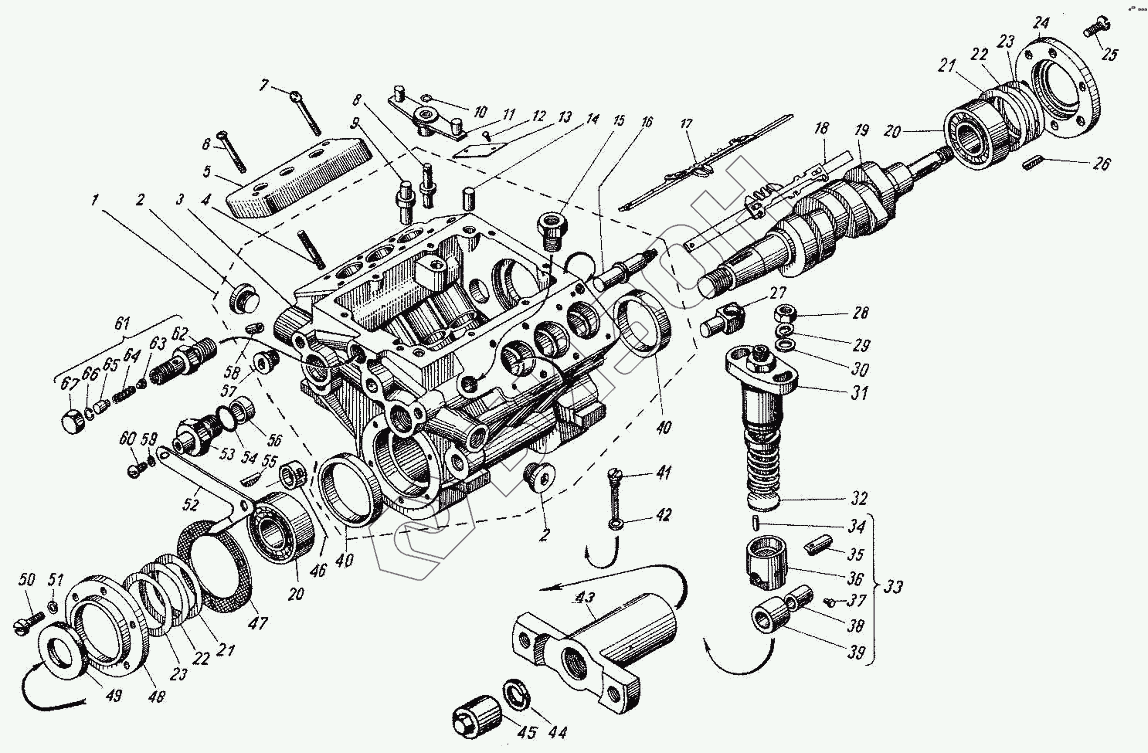

Графический каталог запасных частей к технике: ЯЗДА ТНВД-323, 324, 327. Корпус топливного насоса высокого давления
323.1111005-10
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 323.1111005-10 | 323.1111005-10 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 1 | 323.1111020 | Корпус насоса в сборе |
Загрузка ...
|
|
| 2 | 320-88802 | Пробка М20 |
Загрузка ...
|
|
| 3 | 323.1111025 | Корпус насоса |
Загрузка ...
|
|
| 4 | 356-72095 | Шпилька М10x22 |
Загрузка ...
|
|
| 5 | 32.1111098 | Кожух защитный |
Загрузка ...
|
|
| 6 | 870355-П29 | Винт М6х32 |
Загрузка ...
|
|
| 7 | 33.1111126 | Винт |
Загрузка ...
|
|
| 8 | 335.1111410 | Ось рычаra peек |
Загрузка ...
|
|
| 9 | 33.1110469 | Ось рычага пружины |
Загрузка ...
|
|
| 10 | 1/10877/76 | Кольцо стопорное Ф5 |
Загрузка ...
|
|
| 11 | 33.1111400 | Рычаг реек |
Загрузка ...
|
|
| 12 | 33.1111910 | Гвоздь нарезной |
Загрузка ...
|
|
| 13 | 323.3904016-10 | Табличка |
Загрузка ...
|
|
| 14 | 1/03388/11 | Штифт 10x22 |
Загрузка ...
|
|
| 15 | 33.1111032 | Ввертыш |
Загрузка ...
|
|
| 16 | 3321.1110676 | Ось промежуточной шестерни регулятора |
Загрузка ...
|
|
| 17 | 323.1111180 | Рейка правая |
Загрузка ...
|
|
| 18 | 323.1111181 | Рейка левая |
Загрузка ...
|
|
| 19 | 323.1111055 | Вал кулачковый |
Загрузка ...
|
|
| 20 | 6-7506А | Подшипник роликовый |
Загрузка ...
|
|
| 21 | 78.1111077 | Прокладка |
Загрузка ...
|
|
| 22 | 78.1111078 | Прокладка |
Загрузка ...
|
|
| 23 | 78.1111079 | Прокладка |
Загрузка ...
|
|
| 24 | 337.1111074 | Крышка подшипника задняя |
Загрузка ...
|
|
| 25 | 311200-П29 | Винт |
Загрузка ...
|
|
| 26 | 870800-П | Шпонка 5х22 |
Загрузка ...
|
|
| 27 | 323.1111028 | Палец |
Загрузка ...
|
|
| 28 | 1/21647/21 | Гайка М10 |
Загрузка ...
|
|
| 29 | 1/05168/77 | Шайба Ф10 |
Загрузка ...
|
|
| 30 | 320-88727 | Шайба Ф10 |
Загрузка ...
|
|
| 31 | 323.1111039-01 | Секция топливного насоса в сборе |
Загрузка ...
|
|
| 32 | 33.1111575 | Пята толкателя |
Загрузка ...
|
|
| 33 | 337.1111110 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 34 | 320-88620 | Штифт 2,9х13 |
Загрузка ...
|
|
| 35 | 337.1111124 | Ось |
Загрузка ...
|
|
| 36 | 337.1111114 | Толкатель |
Загрузка ...
|
|
| 37 | 33.1111117-01 | Сухарь |
Загрузка ...
|
|
| 38 | 337.1111122-01 | Втулка |
Загрузка ...
|
|
| 39 | 337.1111118 | Ролик |
Загрузка ...
|
|
| 40 | 78.1111097 | Втулка |
Загрузка ...
|
|
| 41 | 33.1111418 | Винт стопорный |
Загрузка ...
|
|
| 42 | 870455-П | Шайба Ф8 |
Загрузка ...
|
|
| 43 | 323.1111059-10 | Полумуфта привода |
Загрузка ...
|
|
| 44 | 1/05174/74 | Шайба Ф20 |
Загрузка ...
|
|
| 45 | 320-24003 | Гайка |
Загрузка ...
|
|
| 46 | 33.111042-10 | Втулка рейки |
Загрузка ...
|
|
| 47 | 337.1111076 | Прокладка |
Загрузка ...
|
|
| 48 | 337.1111072-21 | Крышка подшипника передняя |
Загрузка ...
|
|
| 49 | 337.1111090 | Манжета в сборе |
Загрузка ...
|
|
| 50 | 320-88145 | Винт 8х20 |
Загрузка ...
|
|
| 51 | 1/05166/77 | Шайба Ф8 |
Загрузка ...
|
|
| 52 | 323.1111056-30 | Указатель |
Загрузка ...
|
|
| 53 | 320-31007 | Пробка М27 |
Загрузка ...
|
|
| 54 | 33.1112342 | Кольцо уплотнительное |
Загрузка ...
|
|
| 55 | 320-35001 | Шпонка 6х19 |
Загрузка ...
|
|
| 56 | 33.1111042-01 | Втулка рейки |
Загрузка ...
|
|
| 57 | 33.1111047-20 | Пробка корпуса |
Загрузка ...
|
|
| 58 | 33.1111079-01 | Жиклер |
Загрузка ...
|
|
| 59 | 1/11977/71 | Шайба Ф6 |
Загрузка ...
|
|
| 60 | 220102-П29 | Винт М6х10 |
Загрузка ...
|
|
| 61 | 338.1111140-20 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 62 | 338.1111142-10 | Корпус клапана |
Загрузка ...
|
|
| 63 | 37.1111144 | Клапан |
Загрузка ...
|
|
| 64 | 338.1111148-10 | Пружина |
Загрузка ...
|
|
| 65 | 338.1111147-10 | Упор |
Загрузка ...
|
|
| 66 | 338.111143 | Кольцо запорное |
Загрузка ...
|
|
| 67 | 338.1111149 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
