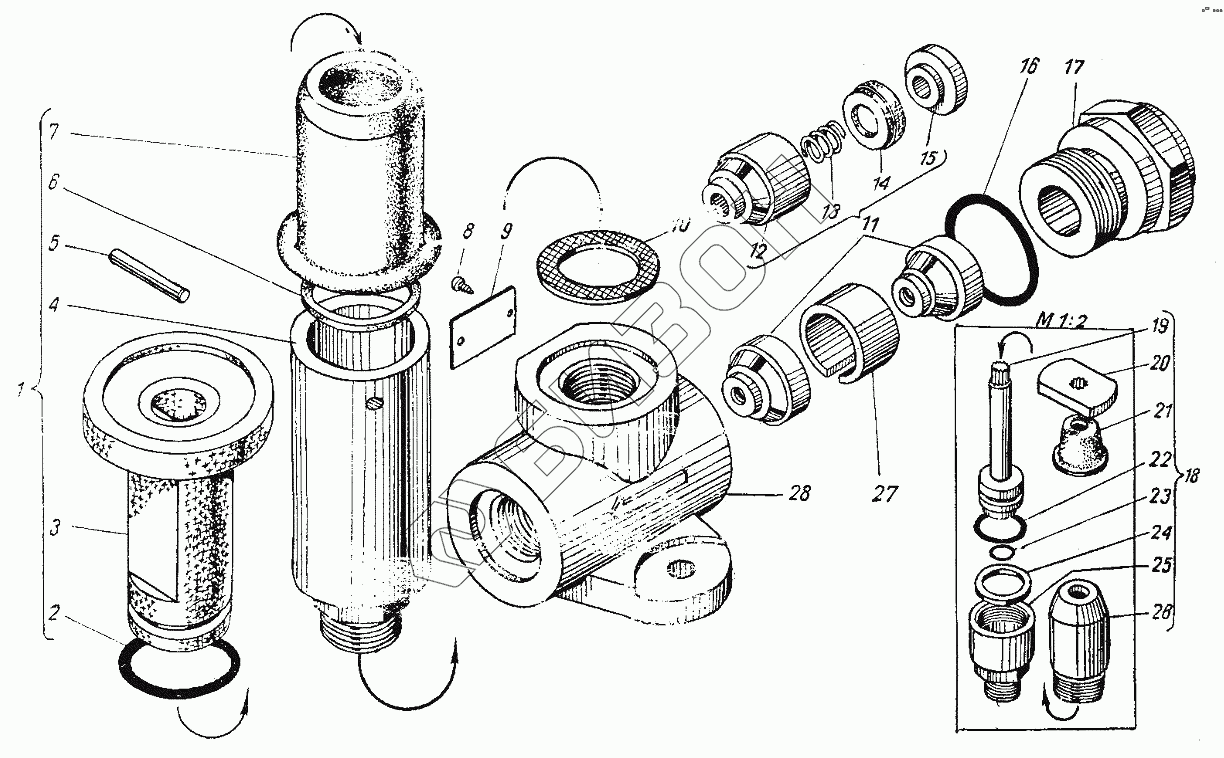

Графический каталог запасных частей к технике: ЯЗДА ТНВД-323, 324, 327. Насос предпусковой прокачки топлива
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 37.1133010 | Насос ручной прокачки топлива |
Загрузка ...
|
|
| 2 | 33.1106379 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 33.1106376-10 | Поршень |
Загрузка ...
|
|
| 4 | 37.1133014 | Цилиндр насоса ручной прокачки топлива |
Загрузка ...
|
|
| 5 | 320-88602 | Штифт |
Загрузка ...
|
|
| 6 | 33.1106377 | Прокладка |
Загрузка ...
|
|
| 7 | 33.1106920 | Чехол защитный |
Загрузка ...
|
|
| 8 | 33.1111910 | Гвоздь нарезной |
Загрузка ...
|
|
| 9 | 37.3904018 | Табличка |
Загрузка ...
|
|
| 10 | 320-88754 | Прокладка 16х22х1,5 |
Загрузка ...
|
|
| 11 | 37.1141040 | Клапан насоса |
Загрузка ...
|
|
| 12 | 37.1141046 | Корпус клапана |
Загрузка ...
|
|
| 13 | 37.1141052 | Пружина клапана |
Загрузка ...
|
|
| 14 | 37.1141062 | Клапан |
Загрузка ...
|
|
| 15 | 37.1141058 | Седло |
Загрузка ...
|
|
| 16 | 37.1141342 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 37.1141074 | Ввертыш |
Загрузка ...
|
|
| 18 | 236-1106288-В | Насос топливопрокачивающий в сборе |
Загрузка ...
|
|
| 19 | 236-1106298-Е | Поршень насоса в сборе |
Загрузка ...
|
|
| 20 | 236-1106314-В | Рукоятка |
Загрузка ...
|
|
| 21 | 236-1106342 | Колпачок защитный |
Загрузка ...
|
|
| 22 | 236-1110479 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 2531113053 | Кольцо 006-010-25-2-1 |
Загрузка ...
|
|
| 24 | 236-1106306-Б | Кольцо |
Загрузка ...
|
|
| 25 | 236-1106324-Г | Корпус цилиндра |
Загрузка ...
|
|
| 26 | 236-1106292-Е | Цилиндр топливоподкачивающего насоса |
Загрузка ...
|
|
| 27 | 37.1141079 | Кольцо |
Загрузка ...
|
|
| 28 | 37.1141024 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
