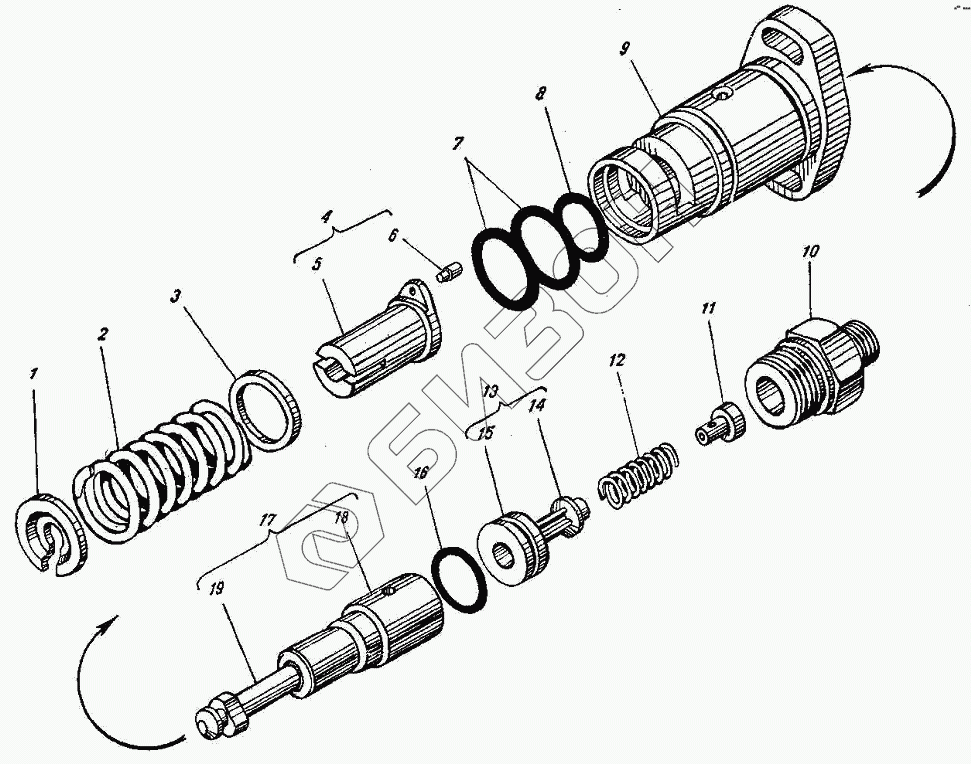

Графический каталог запасных частей к технике: ЯЗДА ТНВД-323, 324, 327. Секция ТНВД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 33.1111151 Тарелка пружины толкателя
Загрузка ...
2 337.1111138-03 Пружина толкателя
Загрузка ...
3 320.28102 Шайба ф19
Загрузка ...
4 324.1111172 Втулка поворотная с осью в сборе
Загрузка ...
5 324.1111174 Втулка поворотная
Загрузка ...
6 33.1111067 Ось поводка
Загрузка ...
7 33.1111069 Кольцо уплотнительное
Загрузка ...
8 33.1111054 Кольцо уплотнительное
Загрузка ...
9 337.1111041 Корпус секции со штифтом и фланцем в сборе
Загрузка ...
10 323.1111256-10 Штуцер
Загрузка ...
11 323.111234 Упор
Загрузка ...
12 323.1111228 Пружина клапана
Загрузка ...
13 323.1111220-10 Клапан нагнетательный в сборе
Загрузка ...
14 323.1111224 Клапан нагнетательный
Загрузка ...
15 337.1111226-10 Седло клапана
Загрузка ...
16 33.1111259-02 (25 3111 3027) Кольцо уплотнительное
Загрузка ...
17 324.1111150-01 Пара плунжерная в сборе
Загрузка ...
18 324.1111158 Втулка плунжера
Загрузка ...
19 324.1111154 Плунжер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
