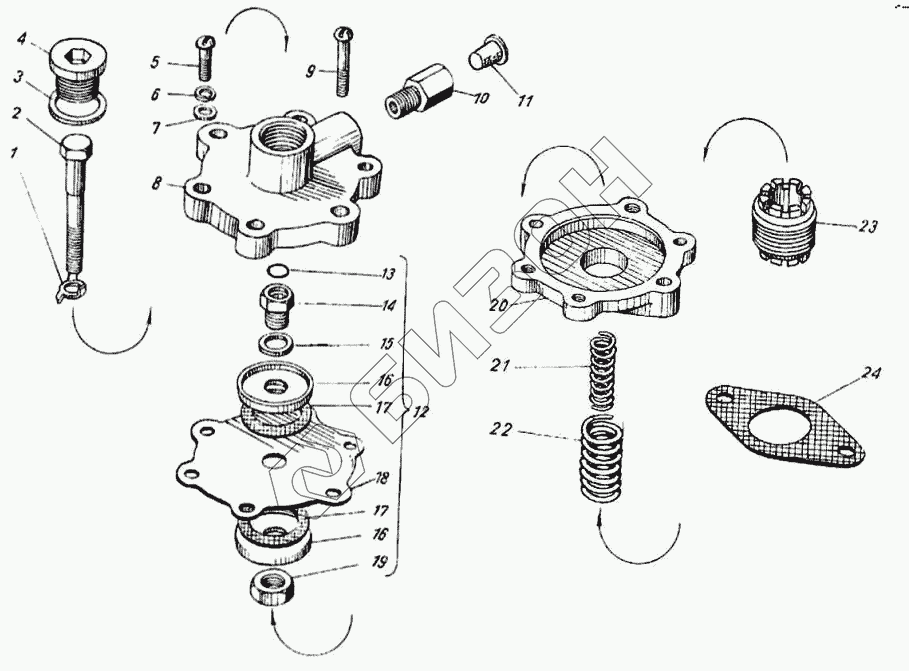

Графический каталог запасных частей к технике: ЯЗДА ТНВД-363, 373. Корректор по наддуву
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 921.1110898 | Шайба стопорная |
Загрузка ...
|
|
| 2 | 921.1110897 | Шток |
Загрузка ...
|
|
| 3 | 33.1110961 | Прокладка 20х26х1,5 |
Загрузка ...
|
|
| 4 | 320-88806 | Пробка |
Загрузка ...
|
|
| 5 | 210105-П29 | Винт М6х16 |
Загрузка ...
|
|
| 6 | 1/05164/77 | Шайба пружинная 6 |
Загрузка ...
|
|
| 7 | 1/26397/01 | Шайба Ф6х11 |
Загрузка ...
|
|
| 8 | 921.1110890 | Крышка мембраны в сборе |
Загрузка ...
|
|
| 8 | 921.1110894 | Крышка мембраны |
Загрузка ...
|
|
| 9 | 320.2207 | Винт М6х31 |
Загрузка ...
|
|
| 10 | 921.1110918 | Ввертыш |
Загрузка ...
|
|
| 11 | 37.1111936 | Колпак защитный (транспортный) |
Загрузка ...
|
|
| 12 | 921.1110876 | Мембрана со втулкой в сборе |
Загрузка ...
|
|
| 13 | 921.1110973 | Кольцо 007-010-19-2-1 |
Загрузка ...
|
|
| 14 | 921.1110879 | Втулка корректора |
Загрузка ...
|
|
| 15 | 320.88727 | Шайба Ф10 |
Загрузка ...
|
|
| 16 | 921.1110882 | Фланец |
Загрузка ...
|
|
| 17 | 320.82751 | Прокладка |
Загрузка ...
|
|
| 18 | 921.1110878 | Мембрана |
Загрузка ...
|
|
| 19 | 32.1110177 | Гайка |
Загрузка ...
|
|
| 20 | 921.1110880 | Корпус мембраны |
Загрузка ...
|
|
| 21 | 921.1110108 | Пружина |
Загрузка ...
|
|
| 22 | 921.1110826-20 | Пружина корректора |
Загрузка ...
|
|
| 23 | 921.1110828 | Корпус пружины |
Загрузка ...
|
|
| 24 | 921.1110881 | Прокладка корпуса мембраны |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
