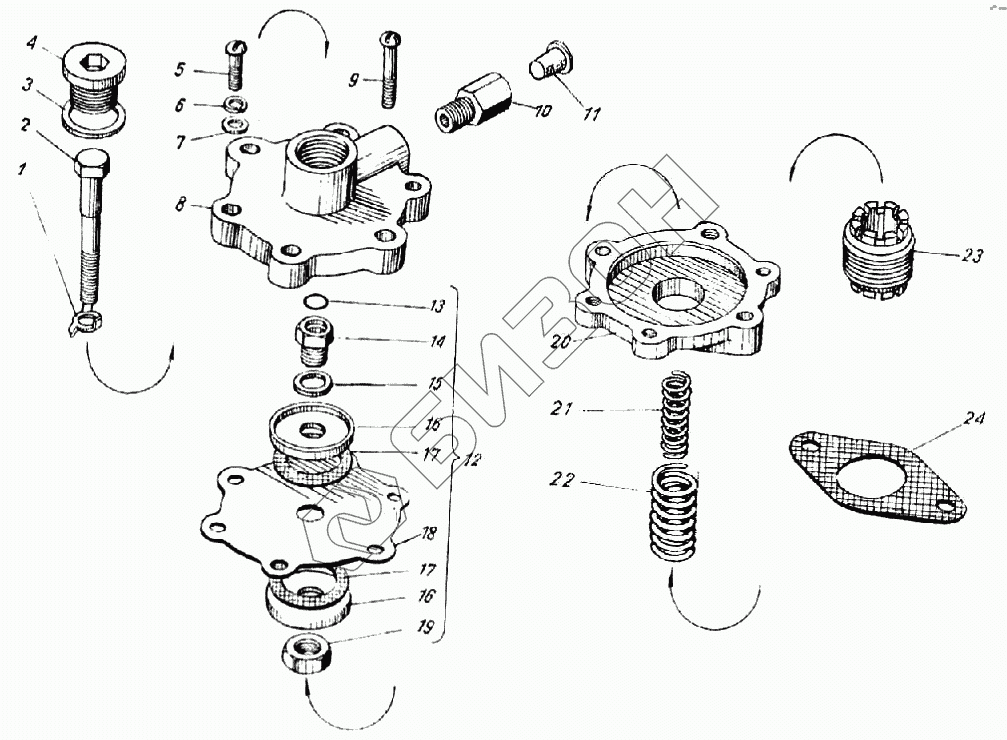

Графический каталог запасных частей к технике: ЯЗДА ТНВД-363, 373. Корректор по наддуву

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 921.1110898 Шайба стопорная
Загрузка ...
2 921.1110897 Шток
Загрузка ...
3 33.1110961 Прокладка 20х26х1,5
Загрузка ...
4 320-88806 Пробка
Загрузка ...
5 210105-П29 Винт М6х16
Загрузка ...
6 1/05164/77 Шайба пружинная 6
Загрузка ...
7 1/26397/01 Шайба Ф6х11
Загрузка ...
8 921.1110890 Крышка мембраны в сборе
Загрузка ...
8 921.1110894 Крышка мембраны
Загрузка ...
9 320.2207 Винт М6х31
Загрузка ...
10 921.1110918 Ввертыш
Загрузка ...
11 37.1111936 Колпак защитный (транспортный)
Загрузка ...
12 921.1110876 Мембрана со втулкой в сборе
Загрузка ...
13 921.1110973 Кольцо 007-010-19-2-1
Загрузка ...
14 921.1110879 Втулка корректора
Загрузка ...
15 320.88727 Шайба Ф10
Загрузка ...
16 921.1110882 Фланец
Загрузка ...
17 320.82751 Прокладка
Загрузка ...
18 921.1110878 Мембрана
Загрузка ...
19 32.1110177 Гайка
Загрузка ...
20 921.1110880 Корпус мембраны
Загрузка ...
21 921.1110108 Пружина
Загрузка ...
22 921.1110826-20 Пружина корректора
Загрузка ...
23 921.1110828 Корпус пружины
Загрузка ...
24 921.1110881 Прокладка корпуса мембраны
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
