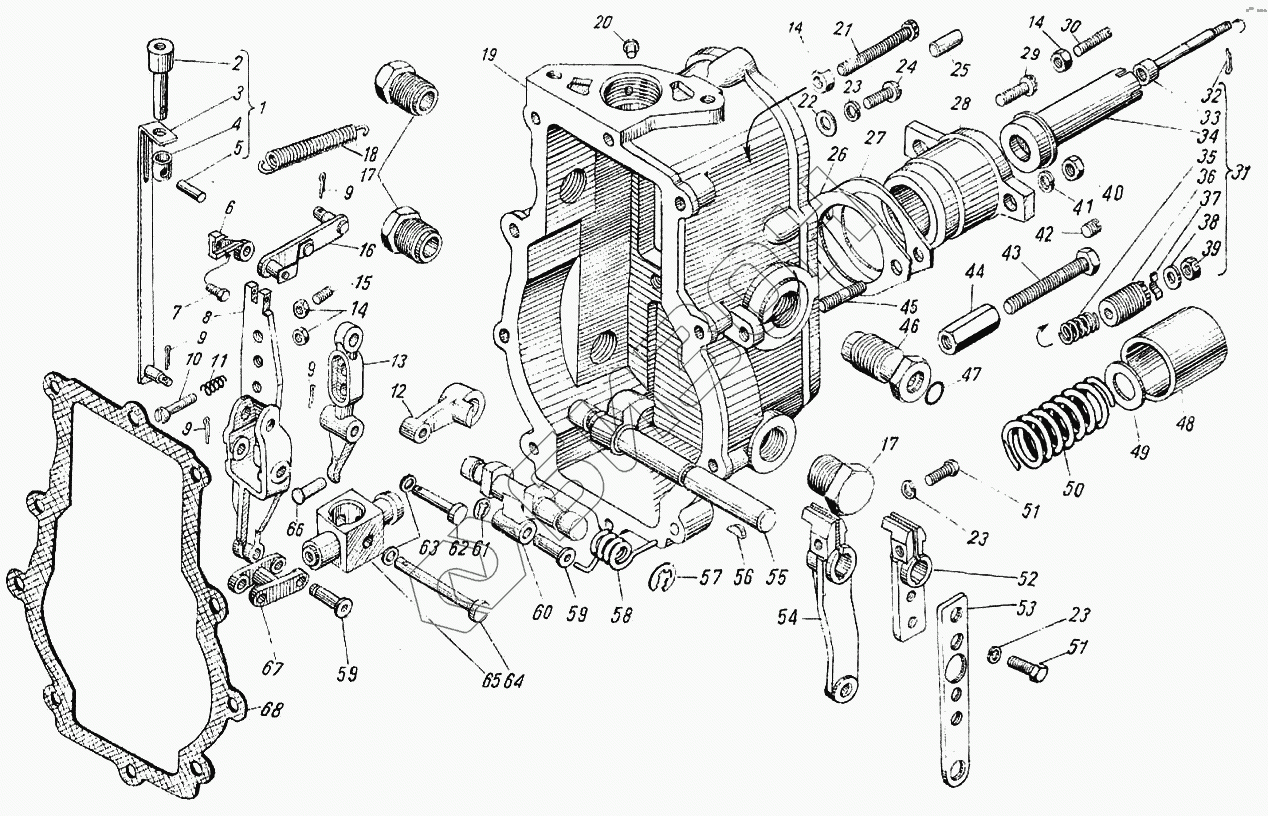

Графический каталог запасных частей к технике: ЯЗДА ТНВД-363, 373. Крышка регулятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
923.1110020-40
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
Позиция на иллюстрации Заводской номер детали Название детали Цена
923.1110020-40 923.1110020-40 Крышка регулятора в сборе
Загрузка ...
1 921.1110911 Тяга с наконечником в сборе
Загрузка ...
2 921.1110812 Наконечник штока
Загрузка ...
3 921.1110915 Тяга с пальцем
Загрузка ...
4 921.1110909 Втулка упорная
Загрузка ...
5 320-888624 Штифт
Загрузка ...
6 92.1110460-10 Поводок
Загрузка ...
7 1/09776/11 Болт М5х12
Загрузка ...
8 921.11110160 Рычаг регулятора в сборе
Загрузка ...
8 921.1110164-10 Рычаг регулятора
Загрузка ...
9 320.88853 Шплинт 2х15
Загрузка ...
10 92.1110388-20 Винт регулировочный корректора
Загрузка ...
11 92.1110176-20 Пружина обратного корректора
Загрузка ...
12 92.1110569 Поводок кривошипа
Загрузка ...
13 92.1110267-10 Рычаг обратного корректора
Загрузка ...
14 1/58962/11 Гайка М6
Загрузка ...
15 320.22020 Винт М6х18
Загрузка ...
16 92.1110030-10 Тяга рейки с планкой пружинной в сборе
Загрузка ...
17 92.1110189 Втулка
Загрузка ...
18 92.1110448 Пружина рейки
Загрузка ...
19 921.1110024-40 Крышка регулятора
Загрузка ...
20 320.88146 Винт М5
Загрузка ...
21 320-88019 Болт регулировочный М6х40
Загрузка ...
22 1/26397/01 Шайба Ф6х11
Загрузка ...
23 1/05164/77 Шайба пружинная 6
Загрузка ...
24 320.88148 Винт М6
Загрузка ...
25 258639-П Штифт
Загрузка ...
26 92.1110117 Прокладка регулировочная гильзы
Загрузка ...
27 92.1110117-10 Прокладка регулировочная гильзы
Загрузка ...
28 922.1110116 Гильза главной пружины
Загрузка ...
29 320.88149 Винт М6
Загрузка ...
30 320.22021 Винт М6х30
Загрузка ...
31 922.1110170-10 Корректор регулятора в сборе
Загрузка ...
32 1/07950/01 Шплинт 1,5х10
Загрузка ...
33 922.1110412 Корректор
Загрузка ...
34 922.1110179 Корпус пружины корректора
Загрузка ...
35 92.1110414-10 Пружина корректора
Загрузка ...
36 922.1110177 Гайка корректора
Загрузка ...
37 922.1110461 Стопор
Загрузка ...
38 870601-П Шайба 5
Загрузка ...
39 870518-П Гайка М5
Загрузка ...
40 1/61008/21 Гайка М8
Загрузка ...
41 1/05166/77 Шайба Ф8
Загрузка ...
42 320-88136 Винт М6х9
Загрузка ...
43 320-88015 Болт М6
Загрузка ...
44 922.1110029 Гайка М6
Загрузка ...
45 320-88231 Шпилька М8х25
Загрузка ...
46 92.1110188 Втулка
Загрузка ...
47 236-1110394 (25 3111 0239) Кольцо уплотнительное оси кулисы
Загрузка ...
48 922.1110166 Стакан главной пружины
Загрузка ...
49 922.1110960 Прокладка регулировочная главной пружины
Загрузка ...
50 922.1110114-20 Пружина главная регулятора
Загрузка ...
51 1/09022/21 Болт М6х16
Загрузка ...
52 92.1110184-90 Рычаг управления регулятором
Загрузка ...
53 92.1110207 Рычаг прицепной
Загрузка ...
54 92.1110184-40 Рычаг управления регулятором
Загрузка ...
55 922.1110182-30 Ось рычага управления с кулачком в сборе
Загрузка ...
56 314003-П Шпонка
Загрузка ...
57 1/10879/76 Шайба стопорная 7
Загрузка ...
58 923.1110237 Пружина кривошипа регулятора
Загрузка ...
59 92.1110238 Палец кривошипа
Загрузка ...
60 92.1110234 Кривошип регулятора
Загрузка ...
61 320-88967 Кольцо пружинное упорное
Загрузка ...
62 320-88903 Палец
Загрузка ...
63 1/26397/01 Шайба Ф6х11
Загрузка ...
64 320.33001 Палец
Загрузка ...
65 922.1110168 Ползун рычага регулятора
Загрузка ...
66 92.1110174-10 Толкатель обратного корректора
Загрузка ...
67 92.1110433 Серьга
Загрузка ...
68 92.1110016-11 Прокладка крышки регулятора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
