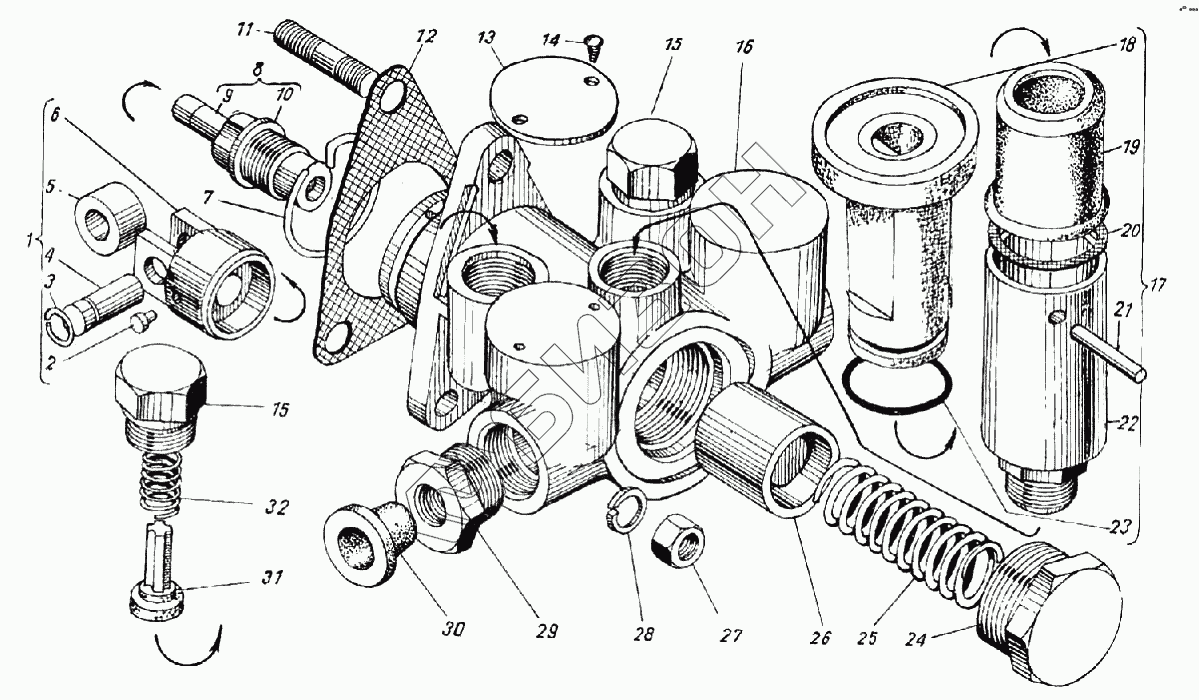

Графический каталог запасных частей к технике: ЯЗДА ТНВД-363, 373. ТНВД модель 773 Насос топливоподкачивающий
37.1106010-20
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 37.1106010-20 | 37.1106010-20 | Насос топливоподкачивающий в сборе |
Загрузка ...
|
|
| 33.1106268 | 33.1106268 | Седло клапана |
Загрузка ...
|
|
| 37.1106094-02 | 37.1106094-02 | Корпус |
Загрузка ...
|
|
| 1 | 37.1106320 | Толкатель в сборе |
Загрузка ...
|
|
| 2 | 37.1106247 | Фиксатор |
Загрузка ...
|
|
| 3 | 37.1106327 | Кольцо запорное |
Загрузка ...
|
|
| 4 | 37.1106332 | Ось |
Загрузка ...
|
|
| 5 | 37.1106328 | Ролик |
Загрузка ...
|
|
| 6 | 37.1106326 | Толкатель |
Загрузка ...
|
|
| 7 | 37.1106346 | Кольцо запорное |
Загрузка ...
|
|
| 8 | 33.1106222 | Шток с втулкой в сборе |
Загрузка ...
|
|
| 9 | 33.1106338 | Шток |
Загрузка ...
|
|
| 10 | 33.1106223 | Втулка |
Загрузка ...
|
|
| 11 | 320-88227 | Шпилька |
Загрузка ...
|
|
| 12 | 37.1106170 | Прокладка |
Загрузка ...
|
|
| 12 | 37.1106170-01 | Прокладка |
Загрузка ...
|
|
| 13 | 37.3904018-10 | Табличка |
Загрузка ...
|
|
| 14 | 33.1111910 | Гвоздь нарезной |
Загрузка ...
|
|
| 15 | 37.1106031 | Пробка клапана |
Загрузка ...
|
|
| 16 | 37.1106090-02 | Корпус насоса с седлом в сборе |
Загрузка ...
|
|
| 17 | 37.1133010 | Насос ручной прокачки топлива |
Загрузка ...
|
|
| 18 | 33.1106376-10 | Поршень |
Загрузка ...
|
|
| 19 | 33.1106920 | Чехол защитный |
Загрузка ...
|
|
| 20 | 33.1106377 | Прокладка |
Загрузка ...
|
|
| 21 | 320-88602 | Штифт |
Загрузка ...
|
|
| 22 | 37.1133014 | Цилиндр насоса ручной прокачки топлива |
Загрузка ...
|
|
| 23 | 33.1106379 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | 33.1106234-10 | Пробка пружины |
Загрузка ...
|
|
| 25 | 37.1106316 | Пружина поршня |
Загрузка ...
|
|
| 26 | 33.1106228 | Поршень |
Загрузка ...
|
|
| 27 | 1/58962/11 | Гайка М6 |
Загрузка ...
|
|
| 28 | 1/05164/77 | Шайба пружинная 6 |
Загрузка ...
|
|
| 29 | 37.1106182 | Ввертыш |
Загрузка ...
|
|
| 30 | 37.1111930 | Заглушка транспортная |
Загрузка ...
|
|
| 31 | 33.1106264 | Клапан насоса |
Загрузка ...
|
|
| 32 | 33.1106272 | Пружина клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
