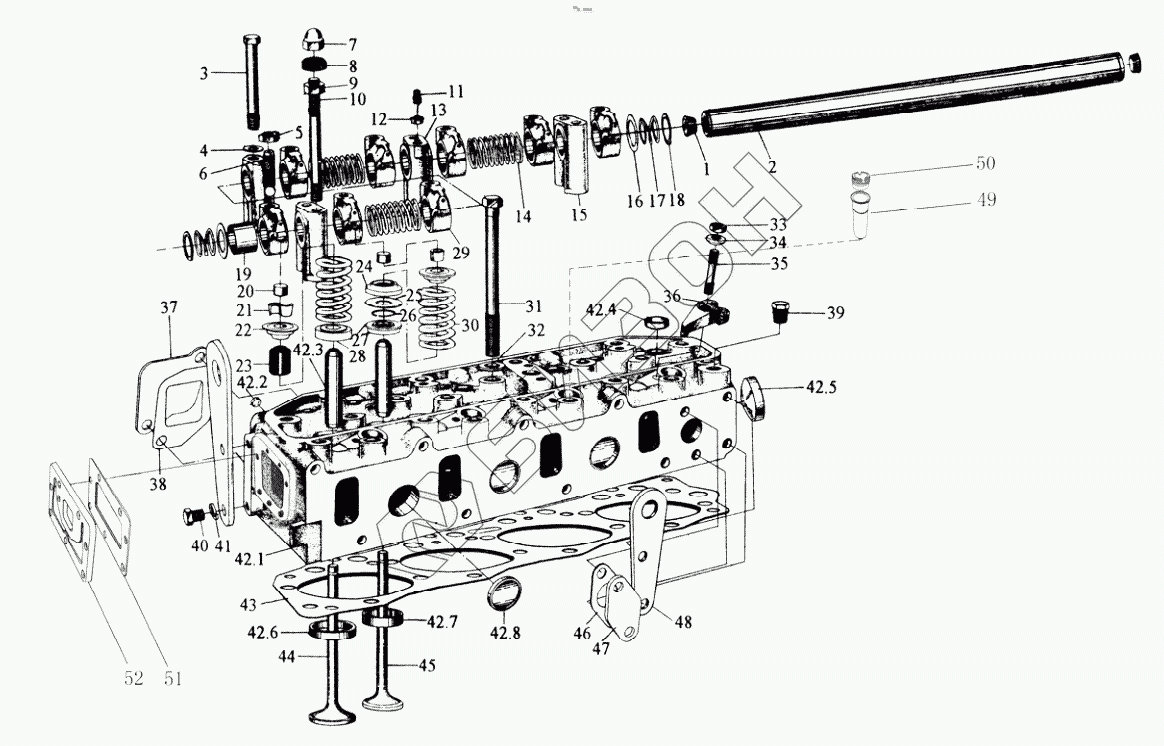

Графический каталог запасных частей к технике: YTO 4105. Cylinder Head Assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42.1
42.2
42.3
42.4
42.5
42.6
42.7
42.8
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4RTF010000 | 4RTF010000 | Cylinder head assy |
Загрузка ...
|
|
| 4R0101-HJ | 4R0101-HJ | Cylinder head with valve assembly |
Загрузка ...
|
|
| 4R010200 | 4R010200 | Rocker shaft assembly |
Загрузка ...
|
|
| R01300Y | R01300Y | Valve rotocap assembly |
Загрузка ...
|
|
| R010250 | R010250 | Rocker arm assembly |
Загрузка ...
|
|
| 1 | LR010209 | Screw plug |
Загрузка ...
|
|
| 2 | 4R010201 | Rocker shaft |
Загрузка ...
|
|
| 3 | GB22-76-8-8-Zn-D | Bolt |
Загрузка ...
|
|
| 4 | GB848-76-Zn-D | Washer |
Загрузка ...
|
|
| 5 | GB54-76-Zn-D | Nut |
Загрузка ...
|
|
| 6 | R010208 | Adjusting screw, rocker arm |
Загрузка ...
|
|
| 7 | GB923-76-Zn-D | Nut |
Загрузка ...
|
|
| 8 | R010017 | Rubber sealing ring |
Загрузка ...
|
|
| 9 | GB52-76-Zn-D | Nut |
Загрузка ...
|
|
| 10 | R010016 | Stud, rocker shaft seat |
Загрузка ...
|
|
| 11 | GB75-76 | Bolt M6x16 |
Загрузка ...
|
|
| 12 | GB52-76-Zn-D | Nut |
Загрузка ...
|
|
| 13 | R010205 | Seat, rocker shaft |
Загрузка ...
|
|
| 14 | R010202 | Spring, rocker shaft |
Загрузка ...
|
|
| 15 | R010206 | Seat, rocker shaft |
Загрузка ...
|
|
| 16 | R010204 | Washer, rocker shaft |
Загрузка ...
|
|
| 17 | R010203 | Spring, rocker shaft end |
Загрузка ...
|
|
| 18 | GB894-76 | Retaining ring 25 |
Загрузка ...
|
|
| 19 | R010252A | Bush, rocker arm |
Загрузка ...
|
|
| 20 | R010006 | Valve cap |
Загрузка ...
|
|
| 21 | R010005 | Valve collet |
Загрузка ...
|
|
| 22 | R010004Y | Retainer, valve spring |
Загрузка ...
|
|
| 23 | R010019Y | Oil hood, valve |
Загрузка ...
|
|
| 24 | R010301Y | Upper seat, valve rotocap |
Загрузка ...
|
|
| 25 | R010302 | Thrust washer, valve rotocap spring |
Загрузка ...
|
|
| 26 | R010304 | Spring, valve rotocap |
Загрузка ...
|
|
| 27 | R010303 | Lower seat, valve rotocap |
Загрузка ...
|
|
| 28 | R010015Y | Spacer, inlet valve spring |
Загрузка ...
|
|
| 29 | R010251 | Rocker arm |
Загрузка ...
|
|
| 30 | R010003Y | Valve spring |
Загрузка ...
|
|
| 31 | R010007A-1 | Bolt, cylinder head |
Загрузка ...
|
|
| 32 | R010012 | Washer, cylinder head bolt |
Загрузка ...
|
|
| 33 | GB52-76-Zn-D | Nut |
Загрузка ...
|
|
| 34 | GB849-76-Zn-D | Spherical washer |
Загрузка ...
|
|
| 35 | R010018 | Stud, clamp plate |
Загрузка ...
|
|
| 36 | R010008 | Clamp plate, injector |
Загрузка ...
|
|
| 37 | RT010021 | Cover, cap, side water outlet |
Загрузка ...
|
|
| 38 | 6RT530004 | Gasket, thermostat |
Загрузка ...
|
|
| 39 | YTQ021.1-87 | Screw plug |
Загрузка ...
|
|
| 40 | GB21-76-Zn-D | Bolt |
Загрузка ...
|
|
| 41 | GB93-76 | Spring washer |
Загрузка ...
|
|
| 42 | 4R010100Y | Cylinder head mechanical assembly |
Загрузка ...
|
|
| 42.1 | 4R010101 | Cylinder head |
Загрузка ...
|
|
| 42.2 | R010107 | Bowl plug |
Загрузка ...
|
|
| 42.3 | R010104 | Valve guide |
Загрузка ...
|
|
| 42.4 | R010108 | Bowl plug |
Загрузка ...
|
|
| 42.5 | R010105 | Bowl plug |
Загрузка ...
|
|
| 42.6 | R010102Y | Seat ring, inlet valve |
Загрузка ...
|
|
| 42.7 | R010103 | Seat ring, exhaust valve |
Загрузка ...
|
|
| 42.8 | R010106 | Bowl plug |
Загрузка ...
|
|
| 43 | LR4110.010011A | Gasket, thermostat |
Загрузка ...
|
|
| 43.1 | RW4110.010011 | Gasket, thermostat |
Загрузка ...
|
|
| 44 | R010001Y | Inlet valve |
Загрузка ...
|
|
| 45 | R010002 | Exhaust valve |
Загрузка ...
|
|
| 46 | R010013 | Gasket water return adaptor |
Загрузка ...
|
|
| 47 | 6RT010026 | Cover, water return hole |
Загрузка ...
|
|
| 48 | R010009 | Hoisting ear |
Загрузка ...
|
|
| 49 | LR010109 | Injector Sleeve |
Загрузка ...
|
|
| 50 | LR010111 | Injector stud bolt |
Загрузка ...
|
|
| 51 | R010024 | Water Outlet Gasket |
Загрузка ...
|
|
| 52 | 4R010023FE | Water Outlet Cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
