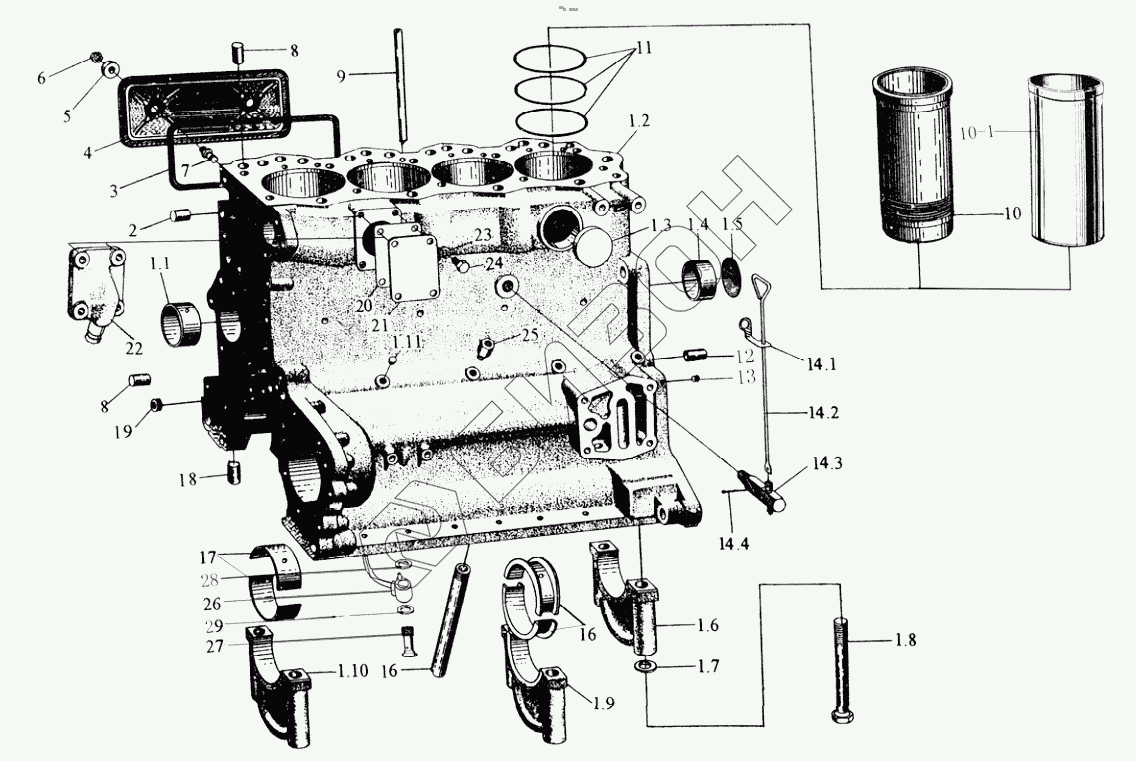

Графический каталог запасных частей к технике: YTO 4108. Cylinder Block Assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1.1
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
2
3
4
5
6
7
8
8
9
10-1
11
12
13
14.1
14.2
14.3
14.4
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
4RAT-020000 4RAT-020000 Cylinder block assy
Загрузка ...
1 4RAT020100 Cylinder block mechanical assembly
Загрузка ...
4RAT3-020100 4RAT3-020100 Cylinder block mechanical assembly
Загрузка ...
1.1 R020106 Camshaft front bearing
Загрузка ...
1.2-1 4RBAQ020100-1FE Cylinder block
Загрузка ...
1.2-2 4RBAT.020100-1FEZ Cylinder block
Загрузка ...
1.2-3 RW4110Q.020101 Cylinder block
Загрузка ...
1.3 R020108 Bowl plug
Загрузка ...
1.4 R020107 Camshaft bearing
Загрузка ...
1.5 Q/SB144-64 Plug 60
Загрузка ...
1.6 LR020111 Cap, rear main bearing
Загрузка ...
1.7 R020105 Washer, main bearing bolt
Загрузка ...
1.8 R020104 Bolt, main bearing
Загрузка ...
1.9 LR020103 Cap, locating main bearing
Загрузка ...
1.10 LR020102 Main bearing cap
Загрузка ...
1.11 YTQ021.1-87 Screw plug
Загрузка ...
2 R020023 Dowel, cylinder block upper front face
Загрузка ...
3 4R020009 Gasket, push rod chamber cover
Загрузка ...
4 4R020008A Cover, front push rod chamber
Загрузка ...
5 R010017 Rubber sealing ring
Загрузка ...
6 GB923-76-Zn-D Nut
Загрузка ...
7 R020011 Stud, push rod chamber cover
Загрузка ...
8 R020021 Dowel.cylinder block top face
Загрузка ...
9 LR020300 Drain pipe assembly, crankcase ventilation
Загрузка ...
10-1 RAZ1.020001 Cylinder liner
Загрузка ...
10-2 RBA.020001 Cylinder liner
Загрузка ...
10-3 RW110.020001 Cylinder liner
Загрузка ...
11 RA020002/3 Sealing ring, cylinder liner
Загрузка ...
12 R020015 Hollow dowel, cylinder block rear face
Загрузка ...
13 R020004 Nozzle, rear oil sealing
Загрузка ...
14 LR020400 Drain cock assy, radiator
Загрузка ...
14.1 LR020402A Clamp
Загрузка ...
14.2 LR020401 Handle
Загрузка ...
14.3 LR020450 Water Valve
Загрузка ...
14.4 GB91-86 Cylindrical pin B5x20
Загрузка ...
15 LR020043/44 Thrust shell(top/bottom), main bearing
Загрузка ...
16 R020012 Drain tube, main oil passage relief valve
Загрузка ...
17 R020041/42 Bottom shell, main bearing
Загрузка ...
18 R020027 Dowel, cylinder block bottom face
Загрузка ...
19 LR010209 Screw plug
Загрузка ...
20 R020017 Casket, feeding water adaptor
Загрузка ...
21 6RT020028 Cover plate
Загрузка ...
22 LR020200 Feeding water adaptor, oil cooler
Загрузка ...
23 GB93-76 Spring washer
Загрузка ...
24 GB21-76-Zn-D Bolt
Загрузка ...
25 6RQ2020031 Connector, oil pressure sensor
Загрузка ...
26 RW020200 Piston Cooling Nozzle
Загрузка ...
27 RW020003 Nozzle bolt
Загрузка ...
28 6RAZL.020006 Washer
Загрузка ...
29 B-049 Spring washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
