Графический каталог запасных частей к технике: YTO 4110. Piston and Conne
1
2
3.1
3.2
3.3
3.4
4
4
5
6-1
6-2
6-3
6-4
6-5
7-1
7-2
7-3
7-4
7-5

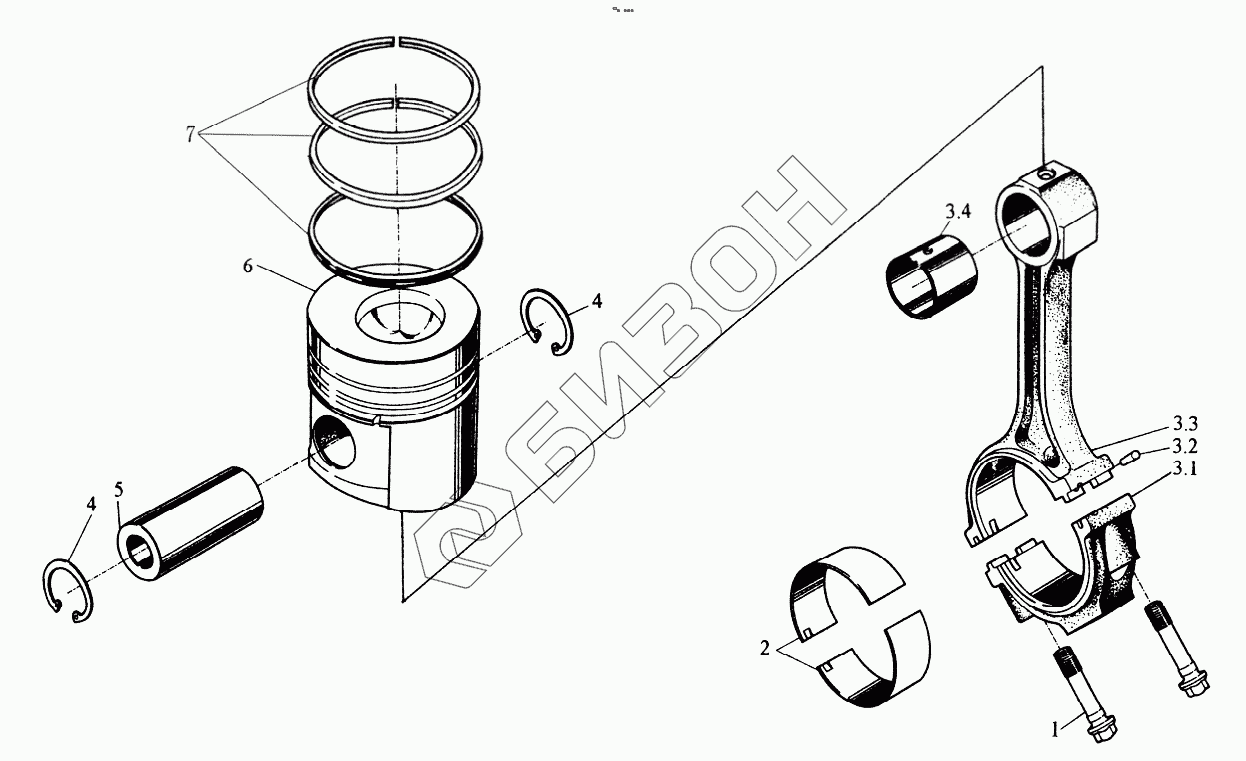

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| RA050000 | RA050000 | Piston and connecting rod assy |
Загрузка ...
|
|
| 1 | RA050104 | Bolt, connecting rod |
Загрузка ...
|
|
| 2 | RZ050005 | Shell, connecting rod |
Загрузка ...
|
|
| 3 | RA050100 | Connecting rod mechanical assembly |
Загрузка ...
|
|
| 3.1 | RA050102 | Cap, connecting rod |
Загрузка ...
|
|
| 3.2 | LR050105 | Dowel |
Загрузка ...
|
|
| 3.3 | RA050101 | Body, connecting rod |
Загрузка ...
|
|
| 3.4 | R050103A | Bush, connecting rod |
Загрузка ...
|
|
| 4 | GB893-76 | Retaining ring |
Загрузка ...
|
|
| 5 | RA050004 | Piston pin |
Загрузка ...
|
|
| 6-1 | RA050001 | Piston |
Загрузка ...
|
|
| 6-2 | RC.050001Y-1 | Piston |
Загрузка ...
|
|
| 6-3 | RB.050001-1 | Piston |
Загрузка ...
|
|
| 6-4 | RCB.050001 | Piston |
Загрузка ...
|
|
| 6-5 | LR110.050001 | Piston |
Загрузка ...
|
|
| 7-1 | RA050002/3/0200 | Piston Wreath |
Загрузка ...
|
|
| 7-2 | RAZL050002/3/0200 | Piston Wreath |
Загрузка ...
|
|
| 7-3 | RB050002/3/0200 | Piston Wreath |
Загрузка ...
|
|
| 7-4 | RW110050002/3/0200 | Piston Wreath |
Загрузка ...
|
|
| 7-5 | RBZL050002/3/0200 | Piston Wreath |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
