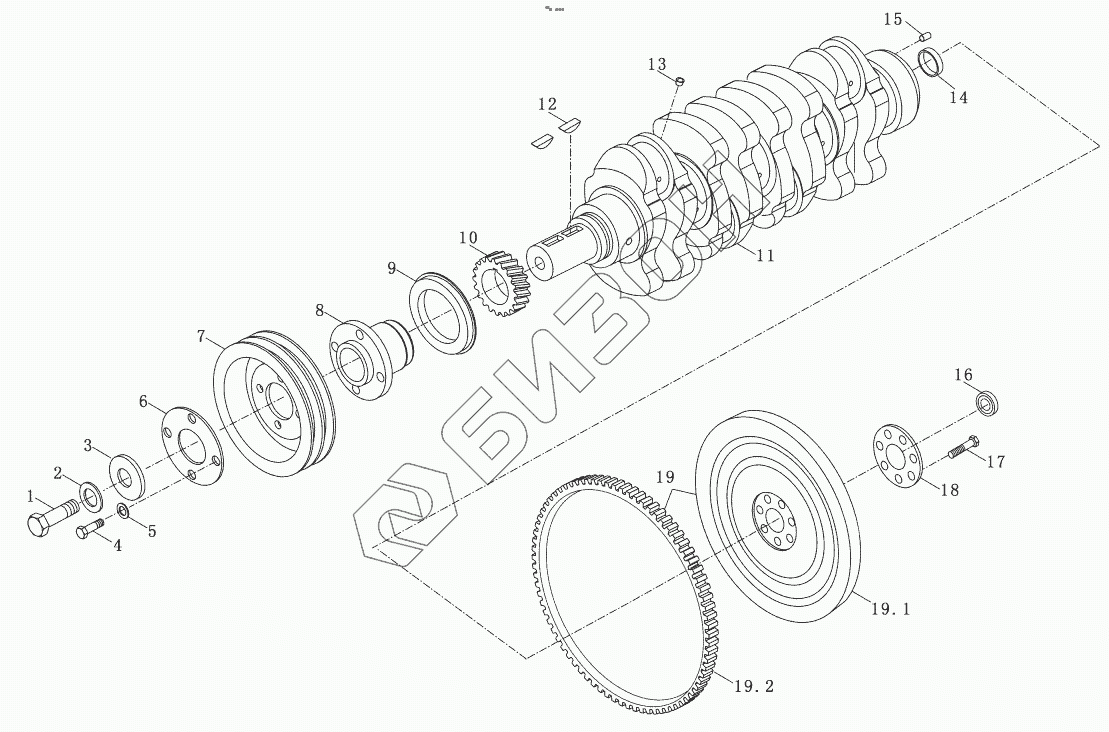

Графический каталог запасных частей к технике: YTO LR4M5-T73EXA-U2. Crankshaft And Flywheel Assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19.1
19.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783 | Bolt M10x25-8.8-Zn.D |
Загрузка ...
|
|
| 2 | GB/T955 | Waved spring washer |
Загрузка ...
|
|
| 3 | LR.040007 | Plate, Crankshaft jaw |
Загрузка ...
|
|
| 4 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 5 | GB/T93 | Spring washer 8 |
Загрузка ...
|
|
| 6 | R.040006 | Plate, crankshaft pulley |
Загрузка ...
|
|
| 7 | 4RG1.040003-1 | Crankshaft pulley |
Загрузка ...
|
|
| 8 | R.040004(1) | Hub, crankshaft pulley |
Загрузка ...
|
|
| 9 | R.040012 | Dust hood, pulley |
Загрузка ...
|
|
| 10 | LR.060001B | Crankshaft gear |
Загрузка ...
|
|
| 11 | 4RC.040301 | Crankshaft |
Загрузка ...
|
|
| 12 | GB/T1099 | Semi-circular key 6x22 |
Загрузка ...
|
|
| 13 | LR.020109 | Screw plug Z1/8" |
Загрузка ...
|
|
| 14 | 4RT3.040010 | Retaining ring |
Загрузка ...
|
|
| 15 | GB/T119.1 | Pin 14m6x30 |
Загрузка ...
|
|
| 16 | GB/T276 | Bearing |
Загрузка ...
|
|
| 17 | RQ.040021 | Flywheel bolt |
Загрузка ...
|
|
| 18 | 6RQJ.040005 | Washer, flywheel |
Загрузка ...
|
|
| 19 | 4A3LP-T50.040100 | Flywheel assembly |
Загрузка ...
|
|
| 19.1 | 4M5-T73.040101-1 | Flywheel |
Загрузка ...
|
|
| 19.2 | R.040602 | Flywheel ring gear |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
