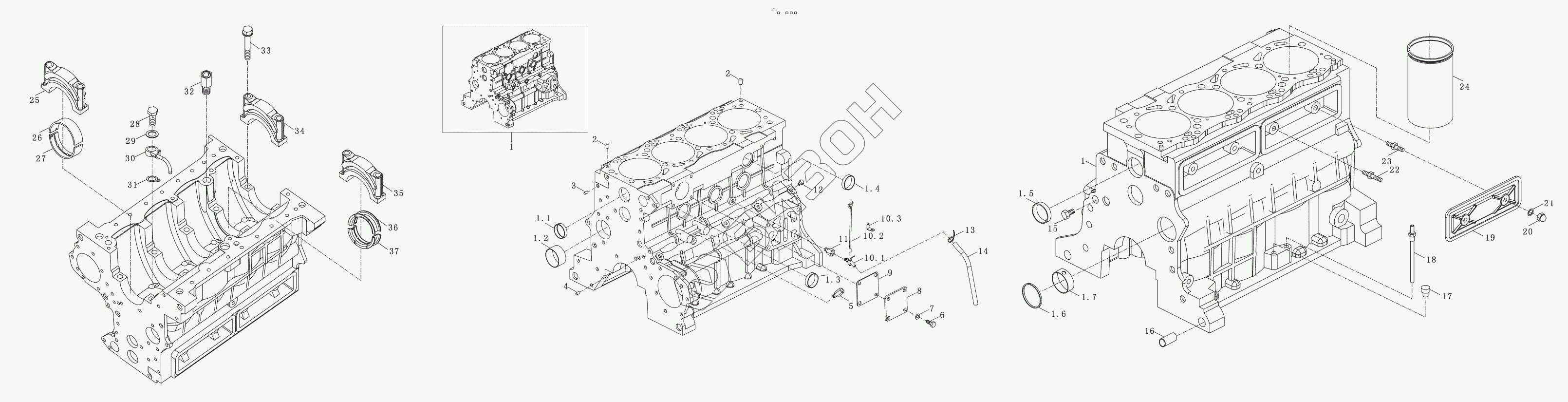

Графический каталог запасных частей к технике: YTO LR4M5-T73EXA-U2. Cylinder Block Assy
1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
2
3
4
5
6
7
8
9
10.1
10.2
10.3
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RW4110T3.020100FE | Cylinder block mechanical assembly |
Загрузка ...
|
|
| 1.1 | R.020108A | Bowl plug |
Загрузка ...
|
|
| 1.2 | LR.020106 | Camshaft front bearing |
Загрузка ...
|
|
| 1.3 | R.020108A | Bowl plug |
Загрузка ...
|
|
| 1.4 | R.020108A | Bowl plug |
Загрузка ...
|
|
| 1.5 | R.020108A | Bowl plug |
Загрузка ...
|
|
| 1.6 | Q/SB144-64 | Plug 60 |
Загрузка ...
|
|
| 1.7 | LR.020107 | Camshaft bearing |
Загрузка ...
|
|
| 2 | R.020021 | Dowel.cylinder block top face |
Загрузка ...
|
|
| 3 | R.020023 | Dowel, cylinderblockupperfront face |
Загрузка ...
|
|
| 4 | R.020021 | Dowel.cylinder block top face |
Загрузка ...
|
|
| 5 | 6RQ2.020031 | Connector, oil pressure sensor |
Загрузка ...
|
|
| 6 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 7 | GB/T93 | Spring washer 8 |
Загрузка ...
|
|
| 8 | 6RTIII.020028 | Cover plate |
Загрузка ...
|
|
| 9 | R.020017 | Gasket, Cap |
Загрузка ...
|
|
| 10.1 | 1305C-010 | Water Valve |
Загрузка ...
|
|
| 10.2 | 13C-05031A | Handle |
Загрузка ...
|
|
| 10.3 | 6RQ2.020034-1 | Clamp |
Загрузка ...
|
|
| 11 | 6RQ2.020033 | Connector |
Загрузка ...
|
|
| 12 | YTQ021.1-86 | Screw plug |
Загрузка ...
|
|
| 13 | ZD100X3 | Cable tie |
Загрузка ...
|
|
| 14 | 4RCT5.020004FE | Drain hose |
Загрузка ...
|
|
| 15 | YTQ.021.1 | Screw plug |
Загрузка ...
|
|
| 16 | R.020015 | Hollow dowel, cylinder block rear face |
Загрузка ...
|
|
| 17 | RZ.020019FE | Plug |
Загрузка ...
|
|
| 18 | LR.020303FE | Drainpipeassemblycrankcase |
Загрузка ...
|
|
| 19 | 4R.020008A | Cover, front push rod chamber |
Загрузка ...
|
|
| 20 | GB/T923-1988 | Acorn Nut |
Загрузка ...
|
|
| 21 | R.010017 | Rubber sealing ring |
Загрузка ...
|
|
| 22 | R.020011FE-1 | Stud, push rod chamber cover |
Загрузка ...
|
|
| 23 | R.020011FE | Stud, push rod chamber cover |
Загрузка ...
|
|
| 24 | RW110.020001FE | Cylinder liner |
Загрузка ...
|
|
| 25 | 6RAZL.020102 | Cap, mian bearing |
Загрузка ...
|
|
| 26 | LR.020042 | Bottom shell(bottom), main bearing |
Загрузка ...
|
|
| 27 | LR.020041 | Bottom shell(top), main bearing |
Загрузка ...
|
|
| 28 | RH.020003 | Nozzle bolt |
Загрузка ...
|
|
| 29 | 6RAZL.020006 | Washer |
Загрузка ...
|
|
| 30 | RW.020200 | Piston Cooling Nozzle |
Загрузка ...
|
|
| 31 | BII-049 | Nozzle gasket |
Загрузка ...
|
|
| 32 | LR.412100-2 | Oil pump pressure limiting valve parts |
Загрузка ...
|
|
| 33 | R.020104 | Bolt, main bearing |
Загрузка ...
|
|
| 34 | 6RAZL.020111 | Cap, rear main bearing |
Загрузка ...
|
|
| 35 | 6RAZL.020103 | Cap, locating main bearing |
Загрузка ...
|
|
| 36 | LR.020043 | Thrust shell(top), main bearing |
Загрузка ...
|
|
| 37 | LR.020044 | Thrust shell(bottom), main bearing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
