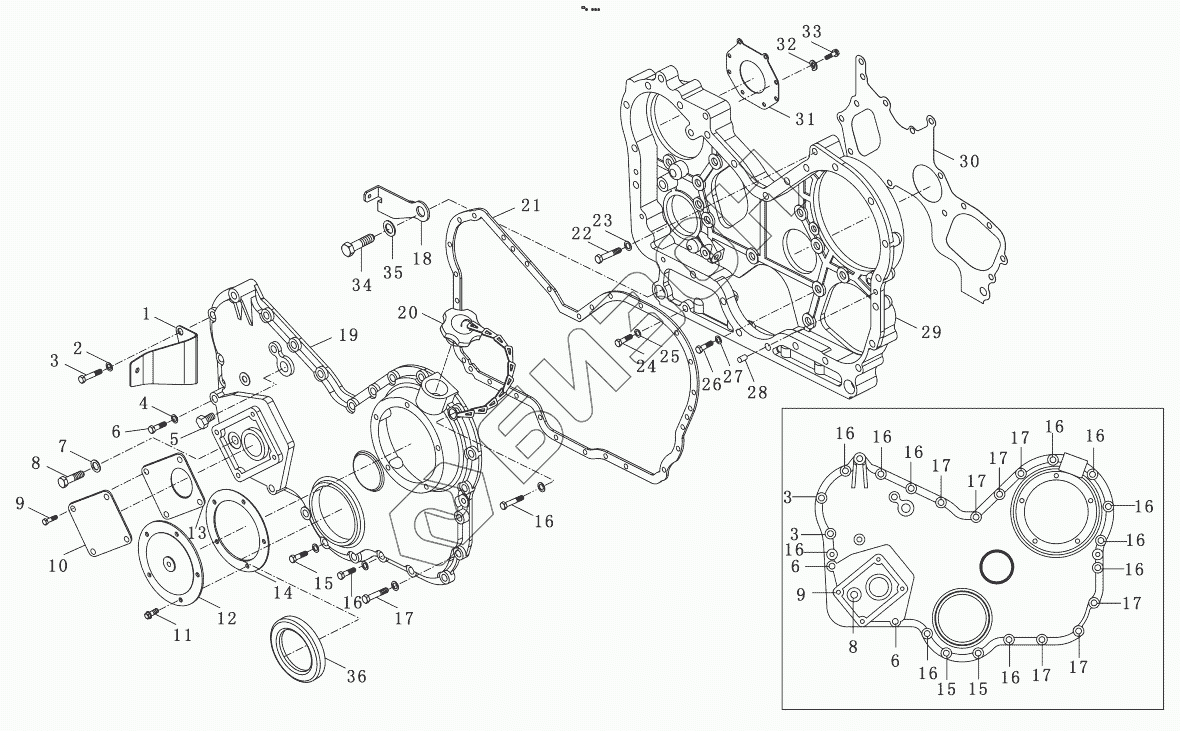

Графический каталог запасных частей к технике: YTO LR4M5-T73EXA-U2. Timing Gear Chamber Assy
1
2
3
3
3
4
5
6
6
6
7
8
8
9
9
10
11
12
13
14
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5149036FE | Tubing support fitting |
Загрузка ...
|
|
| 2 | RT.620005FE | Block |
Загрузка ...
|
|
| 3 | GB22 | Bolt M10x85-8.8-Zn.D |
Загрузка ...
|
|
| 4 | GB/T848 | Washer 10-140HV-Zn.D |
Загрузка ...
|
|
| 5 | 4RG3.080102 | Screw plug |
Загрузка ...
|
|
| 6 | GB22 | Bolt M10x85-8.8-Zn.D |
Загрузка ...
|
|
| 7 | GB/T848 | Washer 10-140HV-Zn.D |
Загрузка ...
|
|
| 8 | GB22 | Bolt M10x85-8.8-Zn.D |
Загрузка ...
|
|
| 9 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 10 | RT.060028 | Hydraulic pump cover |
Загрузка ...
|
|
| 11 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 12 | 6RZQ55.080004 | Gasket, inspection hole cover |
Загрузка ...
|
|
| 13 | LRT.060029 | Gasket, hydraulic pump |
Загрузка ...
|
|
| 14 | R.080005 | Gasket, tirning gear chamber |
Загрузка ...
|
|
| 15 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 16 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 17 | GB22 | Bolt M10x85-8.8-Zn.D |
Загрузка ...
|
|
| 18 | 5149037FE | Tubing support |
Загрузка ...
|
|
| 19 | 3RTF.080101-1 | Timing gear chamber cover |
Загрузка ...
|
|
| 20 | R.080300 | Cover, oil filler |
Загрузка ...
|
|
| 21 | RT.080003 | Gasket, timing gear chamber cove |
Загрузка ...
|
|
| 22 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 23 | GB/T848 | Washer 10-140HV-Zn.D |
Загрузка ...
|
|
| 24 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 25 | GB/T848 | Washer 10-140HV-Zn.D |
Загрузка ...
|
|
| 26 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 27 | GB/T848 | Washer 10-140HV-Zn.D |
Загрузка ...
|
|
| 28 | GB/T119.2 | Pin M8x16 |
Загрузка ...
|
|
| 29 | RT.080001-2 | Timing gear chamber |
Загрузка ...
|
|
| 30 | RT.080002 | Gasket, timing gear chamber |
Загрузка ...
|
|
| 31 | R.080011 | Gasket, aircornpressor |
Загрузка ...
|
|
| 32 | GB/T93 | Spring washer 8 |
Загрузка ...
|
|
| 33 | GB21 | Bolt M10x20-8.8-Zn.D |
Загрузка ...
|
|
| 34 | GB22 | Bolt M10x85-8.8-Zn.D |
Загрузка ...
|
|
| 35 | GB97 | Washer 16-140HV-Zn.D |
Загрузка ...
|
|
| 36 | LR.080150 | Reinforced oil seal 65x90x12 |
Загрузка ...
|
