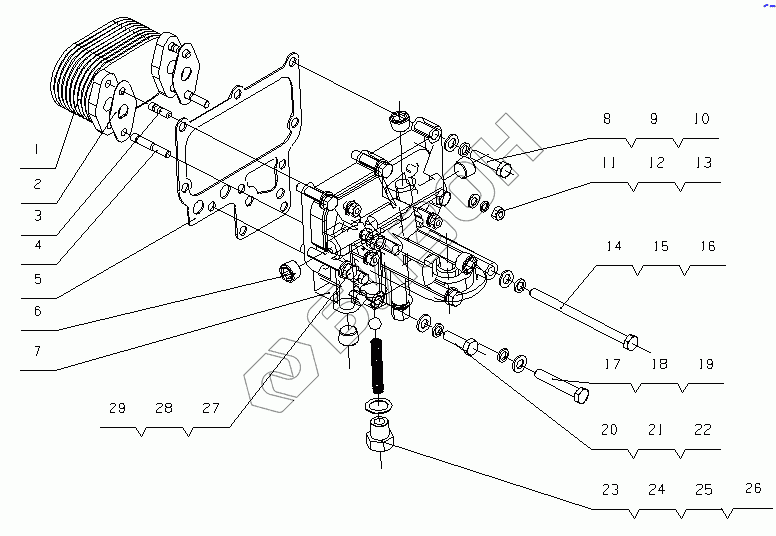

Графический каталог запасных частей к технике: Yuchai YC4108C (D7400). D30-1013000A Маслоохладитель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D30-1013013 | Сердцевина масляного радиатора |
Загрузка ...
|
|
| 2 | D30-1013014 | Шайба |
Загрузка ...
|
|
| 3 | Q1200820 | Шпилька M8x20 |
Загрузка ...
|
|
| 4 | Q1200845 | Болт M8x45 |
Загрузка ...
|
|
| 5 | D30-1013012B | Прокладка |
Загрузка ...
|
|
| 6 | Q61904 | Резьбовая заглушка 1/2 |
Загрузка ...
|
|
| 7 | D30-1013011C | Крышка охладителя масла |
Загрузка ...
|
|
| 8 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 9 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 10 | Q150B1045 | Болт М10х45 |
Загрузка ...
|
|
| 11 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 12 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 13 | 340B08 | Гайка M8 |
Загрузка ...
|
|
| 14 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 15 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 16 | Q150B10150 | Болт M10x150 |
Загрузка ...
|
|
| 17 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 18 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 19 | Q150B1065 | Болт |
Загрузка ...
|
|
| 20 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 21 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 22 | Q150B1035 | Болт M10x35 |
Загрузка ...
|
|
| 23 | GB/T308-14G100b | Стальной шар 14G100B |
Загрузка ...
|
|
| 24 | 530-1013015 | Пружина клапана прохода |
Загрузка ...
|
|
| 25 | D30-1013017 | Шайба |
Загрузка ...
|
|
| 26 | 530-1013016 | Винтовая пробка клапана прохода |
Загрузка ...
|
|
| 27 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 28 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 29 | Q150B1065 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
